Комплекс измерительный ЭЧСР и З ПТ №6 Среднеуральской ГРЭС

Назначение

Комплекс измерительный ЭЧСР и З ПТ №6 Среднеуральской ГРЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов от термопреобразователей сопротивления, вычисления, контроля и хранения измеренных параметров оборудования электрической части системы регулирования и защиты (далее - ЭЧСР и З) паровой турбины №6 Среднеуральской ГРЭС.

Описание

Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на технические средства и оборудование ЭЧСР и З.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) паровой турбины №6 филиала «Среднеуральская ГРЭС» ПАО «ЭЛ5-Энерго» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления оборудованием паровой турбины, принимая измерительную информацию от первичных измерительных преобразователей системы ЭЧСР и З.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

- программно-технического комплекса (ПТК) «REGUL R500» на базе модулей аналогового ввода AI 16 011, модулей счета импульсов DA 03 021 (регистрационный номер в Федеральном информационном фонде (далее - регистрационный №) 63776-16) и модулей измерения частоты FMD2 из состава комплекса сбора данных многофункциональных МКСД(регистрационный № 58334-14) осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, частотных сигналов от датчиков частоты вращения, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet»;

- барьеров искробезопасности типа НБИ-20П (регистрационный № 59512-14), установленных на входе во все токовые измерительные каналы модулей аналогового ввода в качестве гальванической развязки электрических измерительных цепей.

- преобразователей температуры - барьеров искробезопасности типа ЛПА-151 (регистрационный № 61348-15), предназначенных для преобразования резистивных сигналов термометров сопротивления в токовые сигналы и гальванической развязки электрических измерительных цепей измерения температуры.

- линий связи, соединяющих измерительные модули с датчиками;

2. Оборудования и программного обеспечения среднего контроллерного уровня, состоящего из:

- Двух центральных процессоров программно-технических средств «REGUL RX 500» типа Regul R500 CU 061 (регистрационный № 63776-16) получающего измерительную информацию от модулей аналогового ввода и измерения частоты, обеспечивающего управление оборудованием ЭЧСР и З паровой турбины, согласно заданным алгоритмам управления;

3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- операторской рабочей станции (АРМ оператора), одновременно являющейся сервером, использующей программное обеспечение Альфа-платформа, реализованное на базе персонального компьютера, которая получает информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet АСУТП паровой турбины и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования ЭЧСР и З;

Инженерная станция, реализованное на базе персонального компьютера, с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

- Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений на экране рабочей станций и архивирование следующих параметров при ведении технологического процесса ЭЧСР и З:

- давлений пара, масла, кгс/см2;

- температуры воздуха, воды, °С;

- электрического напряжения (В), частоты (Гц) и мощности (МВт);

- частоты вращения, об/мин;

Все электронное оборудование комплекса размещается в специализированном шкафу управления. Внешний вид шкафа приведен на рисунке 1.

Заводской номер комплекса №11012-20-31209, в формате числового кода, наносится типографским способом в формуляр и на информационную табличку, расположенную на внутренней панели шкафа измерительного комплекса, в соответствии с рисунком 1.

Внешний вид рабочей станции комплекса показан на рисунке 2

Структурная схема комплекса измерительного ЭЧСР и З ПТ №6 Среднеуральской ГРЭС приведена на рисунке 3.

Место нанесения заводского номера

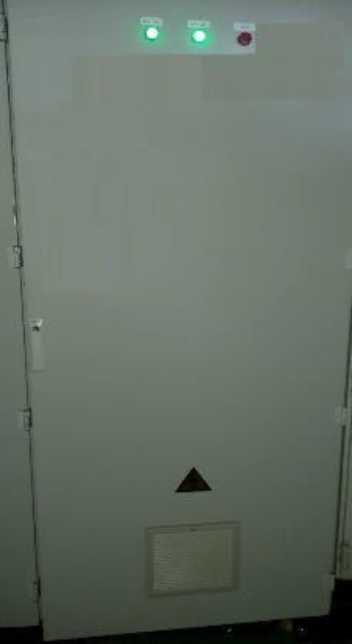

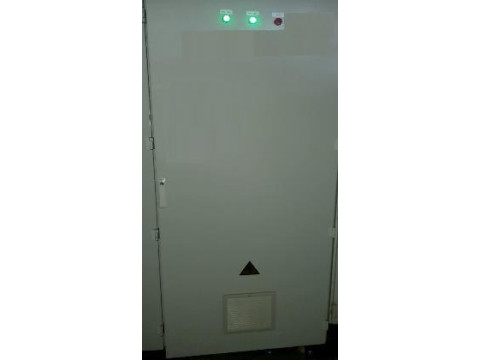

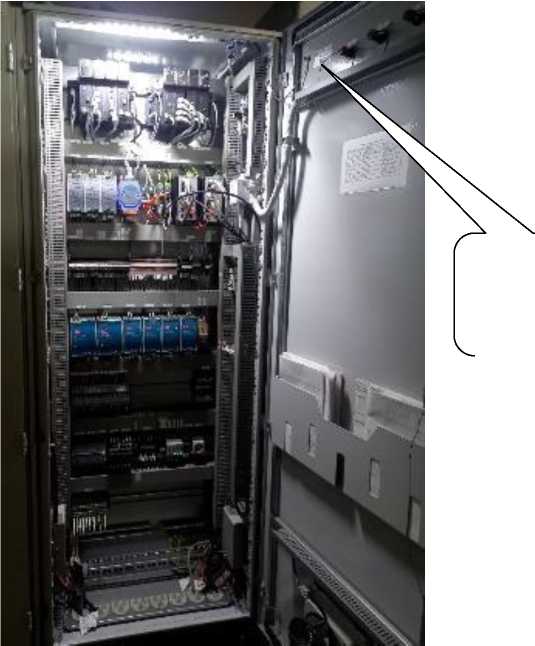

Рисунок 1 - Общий вид и оборудование шкафа управления комплекса с указанием места нанесения заводского номера

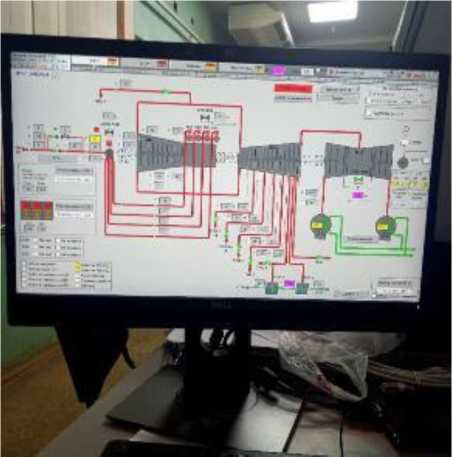

Рисунок 2 - Внешний вид рабочей станции комплекса

!                        |Ш1Б1| !

Первичные измерительные преобразователи системы ЭЧСР и З

Рисунок 3 - Структурная схема комплекса измерительного ЭЧСР и З ПТ №6 Среднеуральской ГРЭС

Пломбирование комплекса не предусмотрено.

Нанесение знака поверки на комплекс не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) комплекса функционально разделено на две группы: базовое программное обеспечение (БПО) измерительных модулей ПТК и специализированное ПО (СПО).

Метрологически значимая часть ПО находится во встроенном БПО измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

СПО включает в себя:

• специализированное инженерное программного обеспечения «Epsilon LD», предназначенное для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

• специализированное программное обеспечение - «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня комплекса.

Конфигурация программного проекта АСУТП «ЭЧСР и З» на базе ПТК "REGUL RX00", выполнена под задачи комплекса измерительного ЭЧСР и З ПТ №6 Среднеуральской ГРЭС.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО комплекса приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО комплекса

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Описание методик (методов) измерений» формуляра СУГРЭС.ПТ6. ЭЧСР и З.-РД. ИО-ФО.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения.
