Микрометры рычажные
| Номер в ГРСИ РФ: | 97419-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
Микрометры рычажные (далее по тексту - микрометры) предназначены для измерений линейных наружных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97419-26 | |||||||||||||||||||||||||||
| Действует | по 19.01.2031 | |||||||||||||||||||||||||||
| Наименование | Микрометры рычажные | |||||||||||||||||||||||||||
| Модификации |
МР МРИ МРЦ |
|||||||||||||||||||||||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 366d1df6-3e10-d911-03e8-dfb5efae8883 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО ТД «ИТО-Туламаш», РОССИЯ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA
Поверка
| Методика поверки / информация о поверке |
МП СГ-61-2025 Государственная система обеспечения единства измерений. Микрометры рычажные. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97419-26: Описание типа
2026-97419-26.pdf
|
Скачать | 605.6 КБ | |
|
97419-26: Методика поверки
МП СГ-61-2025
2026-mp97419-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Микрометры рычажные (далее по тексту - микрометры) предназначены для измерений линейных наружных размеров деталей.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом аналогового или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометрическая головка микрометра состоит из микрометрического винта, гайки,
стебля со шкалой вдоль оси, барабана с делениями на скосе. Измерительные поверхности микрометрического винта и подвижной измерительной пятки микрометров плоские.
Микрометры выпускаются следующих моделей:
- МР и МРЦ - с отсчетным устройством, встроенным в скобу. Микрометры модели МР
имеют аналоговое отсчетное устройство, микрометры модели МРЦ - цифровое;
- МРИ - оснащенные съемным отсчетным устройством. В качестве отсчетного устройства в микрометрах модели МРИ применяются индикаторы часового типа (рег. № 93634-24) модель ИЧ.
Для установки в начальное положение микрометры с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами.
Товарный знак
ига
щи
или
наносится на паспорт микрометров
типографским методом, на скобу или другой элемент микрометра, и на крышку футляра краской, методом лазерной маркировки или в виде наклейки.
Заводской номер микрометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку краской, травлением или лазерной маркировкой в местах, указанных на рисунке 4.

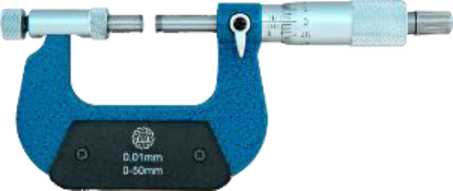

Общий вид микрометров указан на рисунках 1 - 3.
Возможность нанесения знака поверки на средство измерений не предусмотрена.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Скоба микрометра может быть синего, серого или серебристого цвета. Цвет термоизолирующей накладки не влияет на метрологические характеристики и может быть изменен изготовителем.

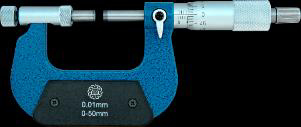

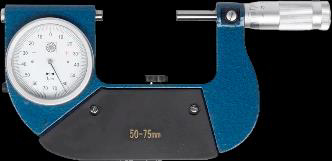

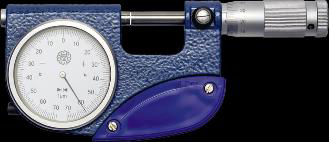

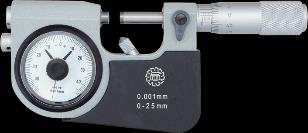

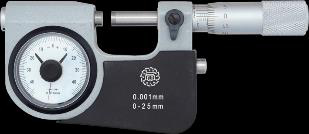

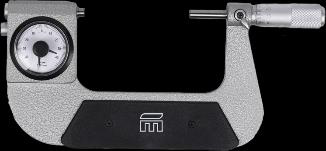

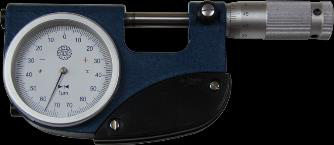

Рисунок 1 - Общий вид микрометров модели МР

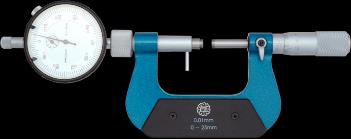

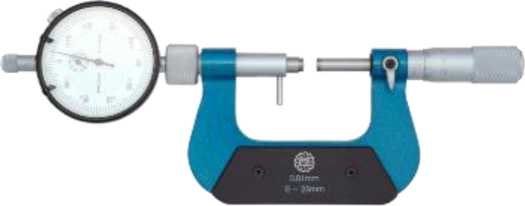

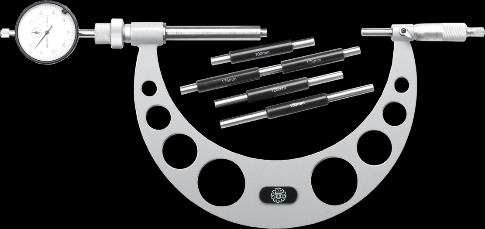

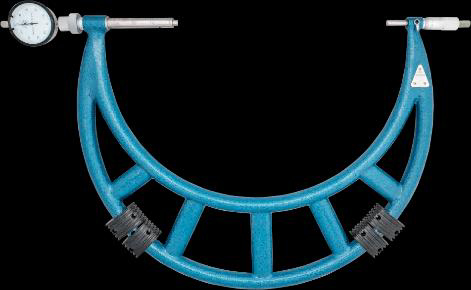

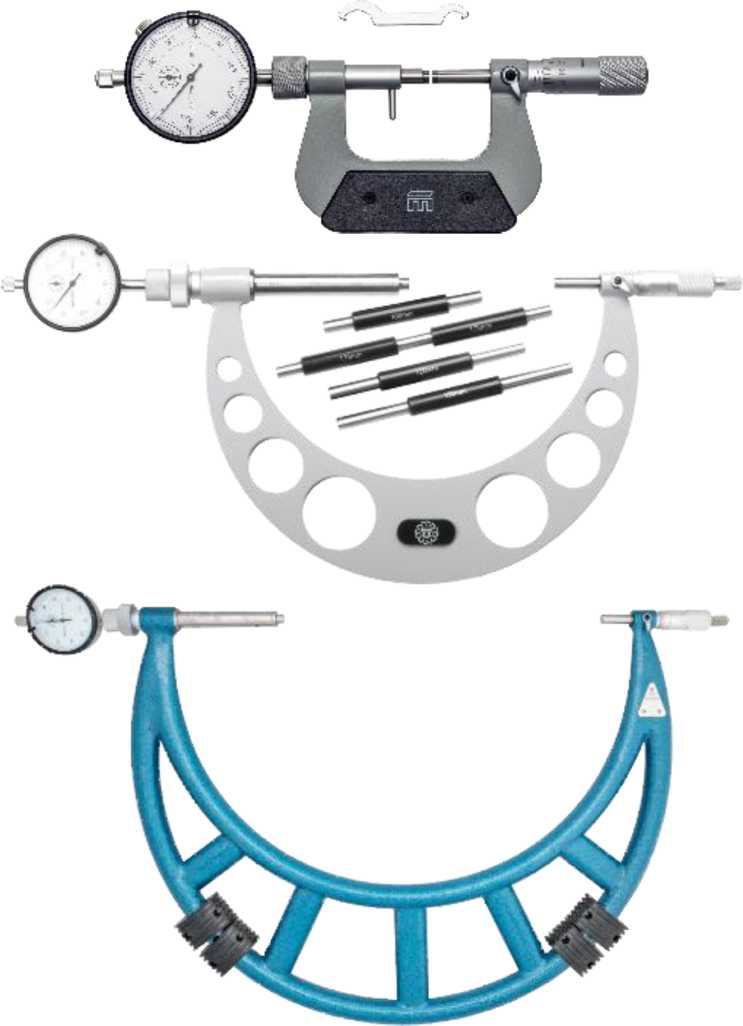

Рисунок 2 - Общий вид микрометров модели МРИ

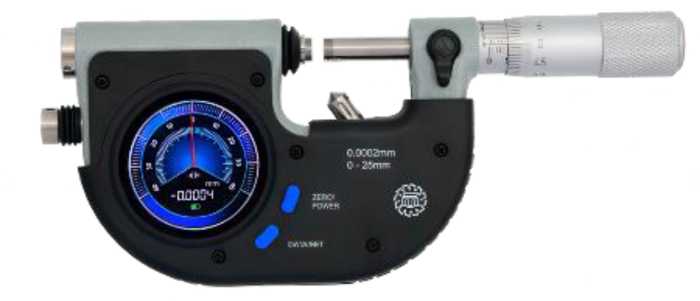

Рисунок 3 - Общий вид микрометров модели МРЦ
Место нанесения заводского номера

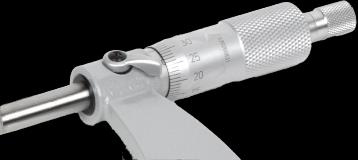

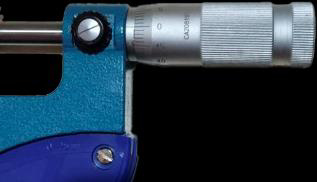

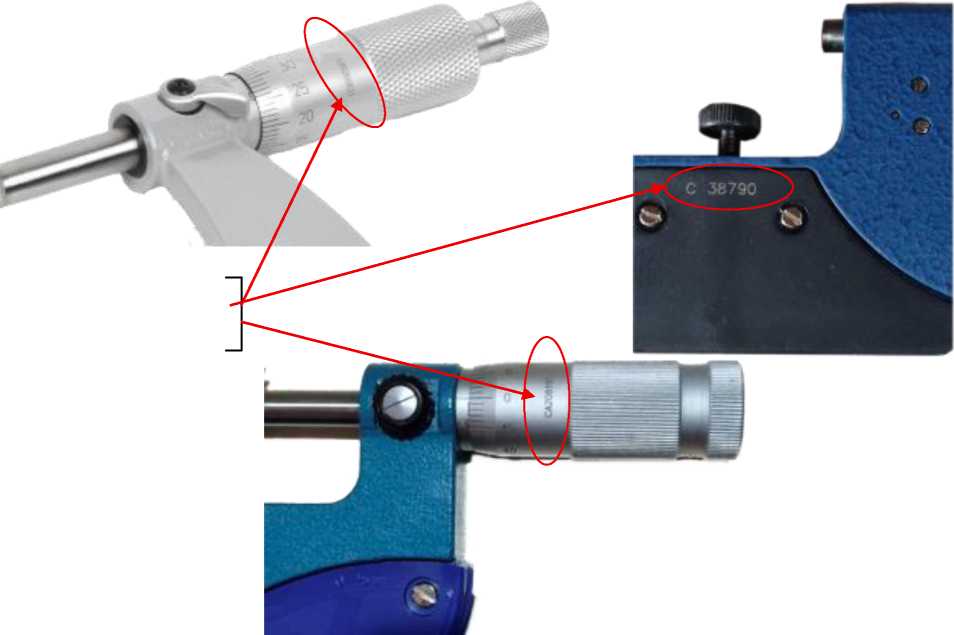

Рисунок 4 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства микрометров модели МРЦ на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров модели МРЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики микрометров моделей МР и МРИ
|
Модель |
Диапазон измерений микрометра, мм |
Цена деления микрометрическо й головки, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительно го усилия, Н, не более | ||
|
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм | ||||||
|
МР |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
0,001 |
±2 |
±4 |
От 3 до 8 |
1,0 |
|
0,01 |
от -0,07 до +0,07 | |||||||
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 | ||||||
|
0,01 |
от -0,07 до +0,07 | |||||||
|
от 50 до 75 |
0,001 |
от -0,04 до +0,04 | ||||||
|
0,01 |
от -0,07 до +0,07 | |||||||
|
от 75 до 100 |
0,001 |
от -0,04 до +0,04 | ||||||
|
0,01 |
от -0,07 до +0,07 | |||||||
|
МРИ |
от 0 до 25 от 25 до 50 |
0,01 |
От 0 до 10 |
0,01 |
- |
±4 | ||
|
от 50 до 75 от 75 до 100 |
±5 | |||||||
|
от 100 до 125 от 125 до 150 от 150 до 175 от 175 до 200 |
±6 | |||||||
|
от 200 до 300 от 300 до 400 |
±7 | |||||||
|
от 400 до 500 |
±8 | |||||||
|
от 500 до 600 |
±10 | |||||||
|
от 600 до 700 от 700 до 800 |
±14 | |||||||
|
от 800 до 900 |
±16 | |||||||
|
от 900 до 1000 |
±18 | |||||||
Таблица 2 - Метрологические характеристики микрометров модели МРЦ
|
Модель |
Диапазон измерений микрометра, мм |
Цена деления микрометрическо й головки, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометра, мкм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | ||
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности, мкм | ||||||
|
МРЦ |
от 0 до 25 |
0,001 |
От -0,04 до +0,04 |
0,0001 |
±1 |
±3 |
От 3 до 12 |
1,0 |
|
0,0002 | ||||||||
|
0,0005 | ||||||||
|
от 25 до 50 |
0,0001 | |||||||
|
0,0002 | ||||||||
|
0,0005 | ||||||||
|
от 50 до 75 |
0,0001 | |||||||
|
0,0002 | ||||||||
|
0,0005 | ||||||||
|
от 75 до 100 |
0,0001 | |||||||
|
0,0002 | ||||||||
|
0,0005 | ||||||||
Таблица 3 - Допуски параллельности плоскостности плоских измерительных поверхностей
|
Модель |
Диапазон измерений микрометра, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм |
Допуск плоскостности плоских измерительных поверхностей микрометра, мкм |
|
МР |
от 0 до 25 |
0,9 |
0,9 |
|
от 25 до 50 |
1,0 | ||
|
от 50 до 75 |
1,2 | ||
|
от 75 до 100 |
1,5 |
1,2 | |
|
МРИ |
от 0 до 25 |
0,9 |
0,9 |
|
от 25 до 50 |
1,0 | ||
|
от 50 до 75 |
1,2 | ||
|
от 75 до 100 |
1,5 |
1,2 | |
|
от 100 до 125 |
3,5 | ||
|
от 125 до 150 |
3,5 | ||
|
от 150 до 175 |
4,0 | ||
|
от 175 до 200 |
4,0 | ||
|
от 200 до 300 |
4,0 | ||
|
от 300 до 400 |
- | ||
|
от 400 до 500 |
- | ||
|
от 500 до 600 |
- | ||
|
от 600 до 700 |
- | ||
|
от 700 до 800 |
- | ||
|
от 800 до 900 |
- | ||
|
от 900 до 1000 |
- | ||
|
МРЦ |
от 0 до 25 от 25 до 50 от 50 до 75 от 75 до 100 |
0,6 |
1,2 |
Таблица 4 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемые отклонения длины установочных мер от номинальных размеров, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм |
Допуск плоскостности плоских измерительных поверхностей установочных мер, мкм |
|
25, 50, 75 |
±0,5 |
0,5 |
0,50 |
|
100, 125 |
±1,5 |
1,0 |
0,65 |
|
150,175 |
±2,0 |
1,2 | |
|
225,275 |
±2,5 |
1,8 |
0,90 |
|
325,375 |
±3,0 |
- |
- |
|
425,475 |
±3,5 | ||
|
525,575 |
±4,0 | ||
|
625,675 |
±5,0 | ||
|
725,775 |
±6,0 | ||
|
825,875 |
±7,0 | ||
|
925,975 |
±8,0 |
Таблица 5 - Габаритные размеры и масса
|
Модель |
Диапазон измерений микрометра, мм |
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
Масса, кг, не более |
|
МР, МРЦ |
от 0 до 25 |
165x72x30 |
0,55 |
|
от 25 до 50 |
190х85х30 |
0,65 | |
|
от 50 до 75 |
220x105x30 |
0,95 | |
|
от 75 до 100 |
230x110x30 |
1,00 | |
|
МРИ |
от 0 до 25 |
280x105x30 |
0,75 |
|
от 25 до 50 |
300x120x30 |
0,85 | |
|
от 50 до 75 |
340x140x30 |
0,95 | |
|
от 75 до 100 |
360x150x30 |
1,30 | |
|
от 100 до 125 |
380x170x48 |
1,60 | |
|
от 125 до 150 |
450x200x48 |
1,65 | |
|
от 150 до 175 |
485x225x48 |
1,70 | |
|
от 175 до 200 |
450x250x48 |
1,75 | |
|
от 200 до 300 |
565x300x48 |
1,90 | |
|
от 300 до 400 |
675x470x48 |
2,20 | |
|
от 400 до 500 |
765x490x48 |
2,40 | |
|
от 500 до 600 |
875x580x48 |
3,10 | |
|
от 600 до 700 |
980x680x48 |
5,00 | |
|
от 700 до 800 |
1075x740x48 |
6,00 | |
|
от 800 до 900 |
1200x850x48 |
7,00 | |
|
от 900 до 1000 |
1300x910x48 |
8,00 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
От + 15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр рычажный |
- |
1 шт. |
|
Индикатор часового типа (рег. № 93634-24) модель ИЧ для микрометров модели МРИ |
- |
1 шт. |
|
Элемент питания для микрометров рычажных модели МРЦ |
- |
1 шт. |
|
Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм |
- |
1 шт. или 1 компл. |
Продолжение таблицы 8
|
Наименование |
Обозначение |
Комплектность |
|
Соединительные гильзы (для микрометров с нижним пределом диапазона измерений 300 мм и более) |
- |
1 компл. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта на микрометр.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
ТУ 0513-2-2024 «Микрометры рычажные. Технические условия»
