Амперметры аналоговые переменного тока 99Т666
| Номер в ГРСИ РФ: | 97425-26 |
|---|---|
| Категория: | Амперметры |
| Производитель / заявитель: | Компания "Zhejiang CHINT Instrument & Meter Co., Ltd", Китай |
Амперметры аналоговые переменного тока 99Т666 (далее - амперметры) предназначены для измерения силы тока в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97425-26 | |||||||||||||||
| Действует | по 19.01.2031 | |||||||||||||||
| Наименование | Амперметры аналоговые переменного тока | |||||||||||||||
| Модель | 99Т666 | |||||||||||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 44e7537a-63dd-b53d-56ba-7cd875f72057 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма Zhejiang CHINT Electrics Co. Ltd., КИТАЙ, No.1 Zhengtai Road, Zhengtai Industrial Park, Beibaixiang Town, Yueqing City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-574-201/1.1-2025 Государственная система обеспечения единства измерений. Амперметры аналоговые переменного тока 99Т666. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97425-26: Описание типа
2026-97425-26.pdf
|
Скачать | 145.7 КБ | |
|
97425-26: Методика поверки
РТ-МП-574-201/1.1-2025
2026-mp97425-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Амперметры аналоговые переменного тока 99Т666 (далее - амперметры) предназначены для измерения силы тока в электрических цепях переменного тока промышленной частоты.
Описание
Амперметры относятся к аналоговым показывающим приборам трансформаторного включения.
Амперметры состоят из измерительного механизма электромагнитной системы. Принцип действия измерительного механизма заключается в том, что ток, проходя через витки катушки, создаёт магнитный поток, который намагничивает стальной сердечник и втягивает его в катушку. При втягивании сердечника ось прибора поворачивается, и стрелка отклоняется на некоторый угол, пропорциональный силе переменного тока.
Конструктивно амперметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Амперметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Амперметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.

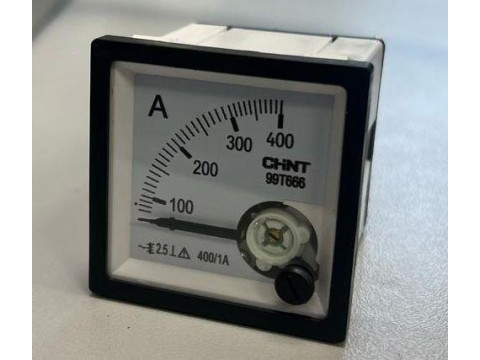

Общий вид амперметров, место нанесения заводского номера представлен на рисунке 1. Знак поверки
Пломбирование амперметров не предусмотрено. Нанесение знака поверки на амперметры не предусмотрено.

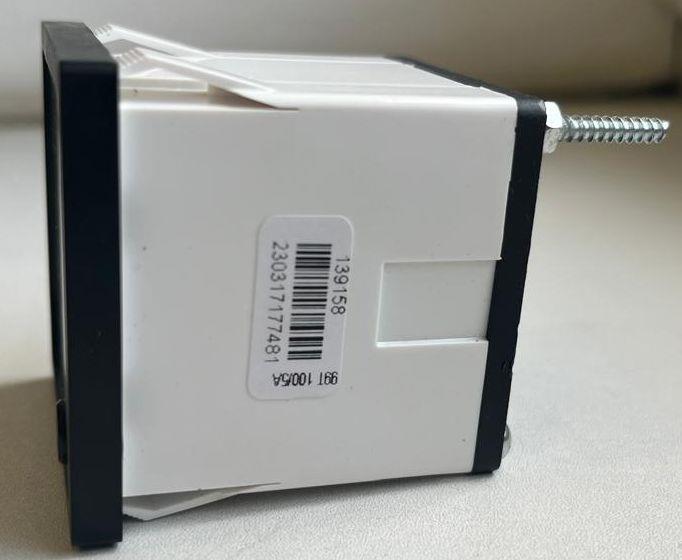

Заводской номер в виде цифрового обозначения наносится типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1.
Место нанесения заводского номера

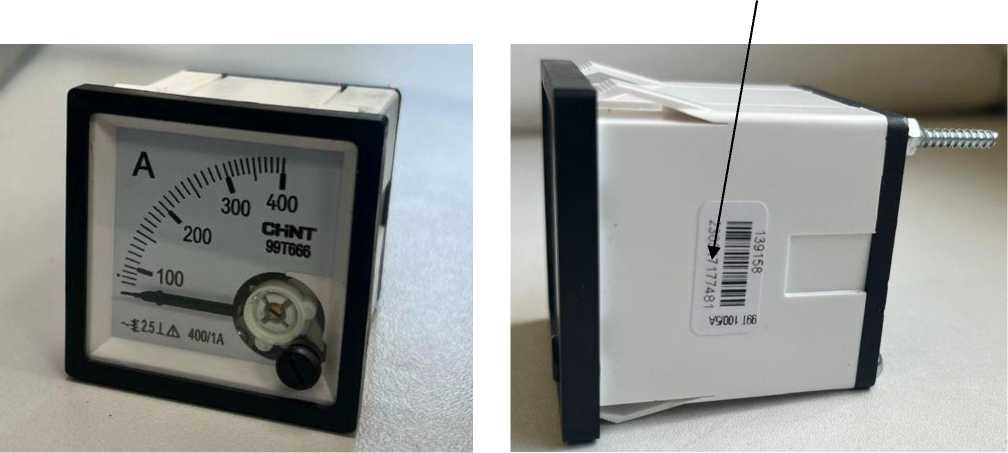

Рисунок 1 - Общий вид амперметров, место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы переменного тока (трансформаторного включения с номинальным значением тока вторичной обмотки 1 А или 5 А), А1) |
от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 75; от 0 до 80; от 0 до 100; от 0 до 125; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 400 |
|
Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, % |
±2,5 |
|
Пределы допускаемого значения вариации показаний амперметров, % |
±2,5 |
|
Остаточное отклонение указателя амперметров от нулевой отметки, % |
±1,25 |
|
Частота измеряемой величины переменного тока, Гц |
от 45 до 65 |
|
Номинальное рабочее напряжение, В, не более |
400 |
|
Примечание: 1) диапазон выбирается в соответствии с заказом | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
48х48х67 |
|
Масса, кг, не более |
0,07 |
|
Время успокоения, с, не более |
4 |
|
Сопротивление изоляции, МОм, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при комнатной температуре (при отсутствии пыли и коррозионных газов в воздухе), %, не более |
от -25 до +40 80 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Амперметр аналоговый переменного тока |
99Т666 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10’1-1-106 Гц
«Амперметры аналоговые переменного тока 99Т666. Стандарт предприятия»
