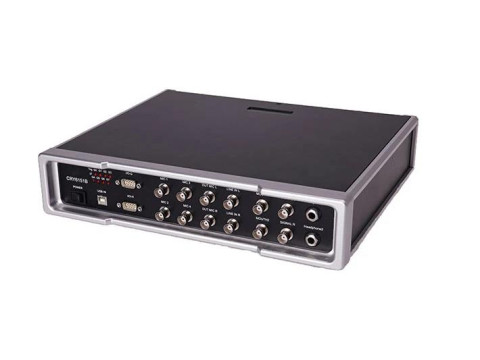

Анализаторы спектра электроакустические CRY6151B
| Номер в ГРСИ РФ: | 97430-26 |
|---|---|
| Производитель / заявитель: | HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND"), Китай |
Анализаторы спектра электроакустические CRY6151B (далее - анализаторы) предназначены для измерения, воспроизведения напряжения и измерений звукового давления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97430-26 | ||||||
| Действует | по 19.01.2031 | ||||||
| Наименование | Анализаторы спектра электроакустические | ||||||
| Модель | CRY6151B | ||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 271e29cf-008b-a934-1979-62e787883ae9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
HANGZHOU CRYSOUND ELECTRONICS CO., LTD, КИТАЙ, No.10, Xianqiao Road, Zhongtai Street, Yuhang District, Hangzhou, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1216-204-2025 Государственная система обеспечения единства измерений. Анализаторы спектра электроакустические CRY6151B. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97430-26: Описание типа
2026-97430-26.pdf
|
Скачать | 127.6 КБ | |
|
97430-26: Методика поверки
РТ-МП-1216-204-2025
2026-mp97430-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы спектра электроакустические CRY6151B (далее - анализаторы) предназначены для измерения, воспроизведения напряжения и измерений звукового давления.
Описание
Принцип действия анализаторов CRY6151B основан на измерении, преобразовании, регистрации и цифровой обработке полученных сигналов.
Анализатор включает в себя генератор тестовых сигналов, состоит из основного блока с интерфейсами USB, входами/выходами для подключения испытуемых устройств и дополнительного оборудования (искусственное ухо, микрофоны, предусилители). Управление осуществляется через ПК с установленным специализированным программным обеспечением.
Анализатор состоит из 4-х измерительных каналов, 4-х выходных каналов, дополнительных каналов для подключения искусственного уха, наушников и интерфейса для связи с ПК. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
Опломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер в цифро-буквенном формате наносится на заднюю панель анализатора методом наклейки.

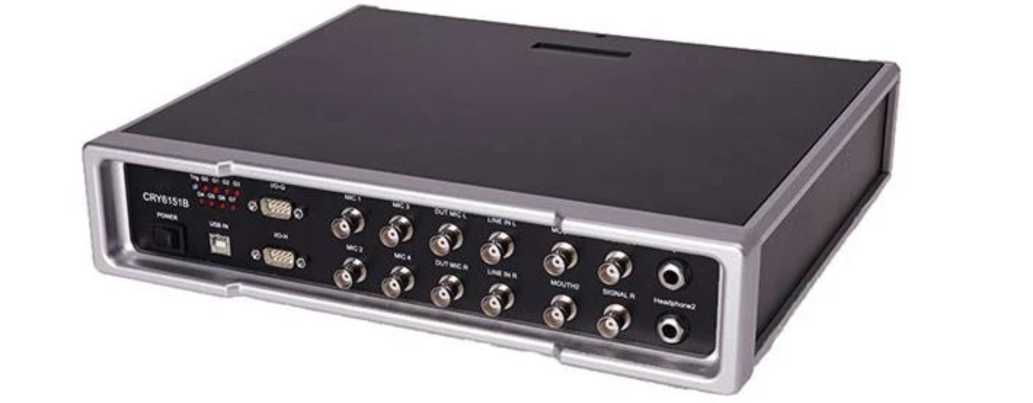

Рисунок 1 - Общий вид анализаторов спектра электроакустических CRY6151B

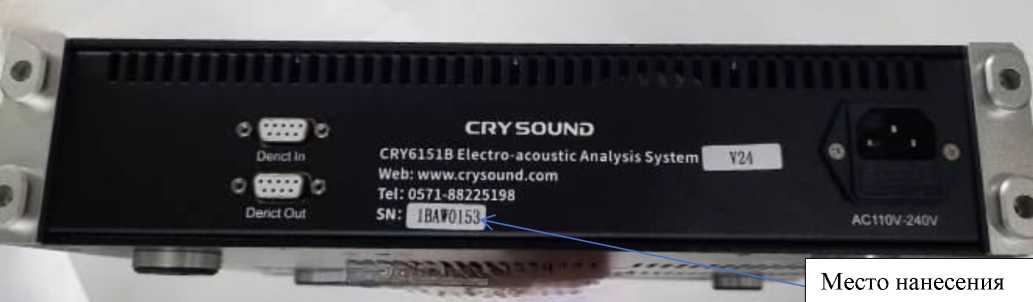

серийного номера
Рисунок 2 - Место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения измерительной информации. Анализаторы имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования измерительных каналов анализаторов, управления настройками, преобразования сигналов и обмена данными и является метрологически значимым. Встроенное программное обеспечение устанавливается при производстве, конструкция анализаторов конструкция анализаторов исключает возможность несанкционированного влияния.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки анализаторов, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализаторов и процессом измерений. Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями авторизации пользователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SonoLab |
|
Номер версии ПО |
не ниже V2.2.4.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Измерительные каналы | |
|
Количество измерительных каналов |
4 |
|
Диапазон рабочих частот, Гц |
от 20 до 20000 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 3000 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне рабочих частот, % |
±3 |
|
Диапазон измерений звукового давления при коэффициенте преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
от 0,02 до 60 (от 60 до 129,5) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений звукового давления, дБ |
±0,3 |
|
Выходные каналы | |
|
Количество выходных каналов |
4 |
|
Диапазон воспроизведения напряжения переменного тока, мВ |
от 1 до 5000 |
|
Диапазон рабочих частот, Гц |
от 20 до 20000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, мВ |
±(0,5+0,01-Ц) где U - задаваемое значение напряжения |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
330 х 280 х 75 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
Знак утверждения типа
наносится на руководство по эксплуатации методом наклейки или печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра электроакустический |
CRY6151B |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Измерение» руководства по эксплуатации.
Нормативные документы
Стандарт предприятия СП CRYSOUND 6151B «Единые технические и метрологические требования на анализаторы спектра электроакустические CRY6151B»
