Счетчики газа двухкамерные СГД-С
| Номер в ГРСИ РФ: | 97435-26 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г.Новогрудок |
Счетчики газа двухкамерные СГД-С (далее - счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2022 или паров сжиженного углеводородного газа по С ТБ 2262-2012, применяемых в бытовых и производственных целях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 97435-26 |
| Действует | с 13.01.2026 по 21.02.2030 |
| Наименование | Счетчики газа двухкамерные |
| Модель | СГД-С |
| Приказы |
№22 от
13.01.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 03aa29e0-6e85-75f8-023a-3363f75cd01e |
Производитель / Заявитель
Открытое акционерное общество "Новогрудский завод газовой аппаратуры", БЕЛАРУСЬ, 231400, г. Новогрудок, ул. Мицкевича, 109-1
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4189-2025 Система обеспечения единства измерений Республики Беларусь Счетчики газа двухкамерные СГД-С Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Лидский центр стандартизации, метрологии и сертификации"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
97435-26: Описание типа
2026-97435-26.pdf
|
Скачать | 3.4 MБ | |
|
97435-26: Методика поверки
МРБ МП.4189-2025
2026-mp97435-26.pdf
|
Скачать | 5.4 MБ | |
|
Свидетельство (сертификат)
2026-cr97435-26.pdf
|
Скачать | 565.5 КБ |
Описание типа
Назначение
Счетчики газа двухкамерные СГД-С (далее - счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2022 или паров сжиженного углеводородного газа по СТБ 2262-2012, применяемых в бытовых и производственных целях.
Область применения - различные отрасли промышленности, жилищно-коммунального и сельского хозяйства.
Описание
Счетчики состоят из измерительного механизма, корпуса, крышки, отсчетного устройства.
Измерительный механизм состоит из корпуса с двумя измерительными камерами с мембранами, распределительного канала и распределительного механизма.
Распределительный механизм служит для управления при помощи золотника притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. В исполнениях счетчика с температурным компенсатором на коленчатом валике установлен термочувствительный элемент, который в зависимости от температуры проходящего через счетчик меняет расстояние от оси пальца валика до оси вращения валика, из-за чего изменяется циклический объем счетчика, обеспечивая приведение показаний счетчика к температуре 20 °C.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
Счетчики выпускают следующих исполнений:
без температурного компенсатора: СГД-С 1-G4, СГД-С2-С4;
с температурным компенсатором: СГД-СТ1-О4, СГД-СТ2-С4.
Исполнения счетчиков отличаются конструкцией, габаритными размерами и массой. Все исполнения счетчиков имеют возможность подключения внешнего устройства счета импульсов. Счетчики выпускают с левой и правой подачей газа. Дата изготовления счетчиков приводится в паспорте.
В счетчиках не применяется программное обеспечение.

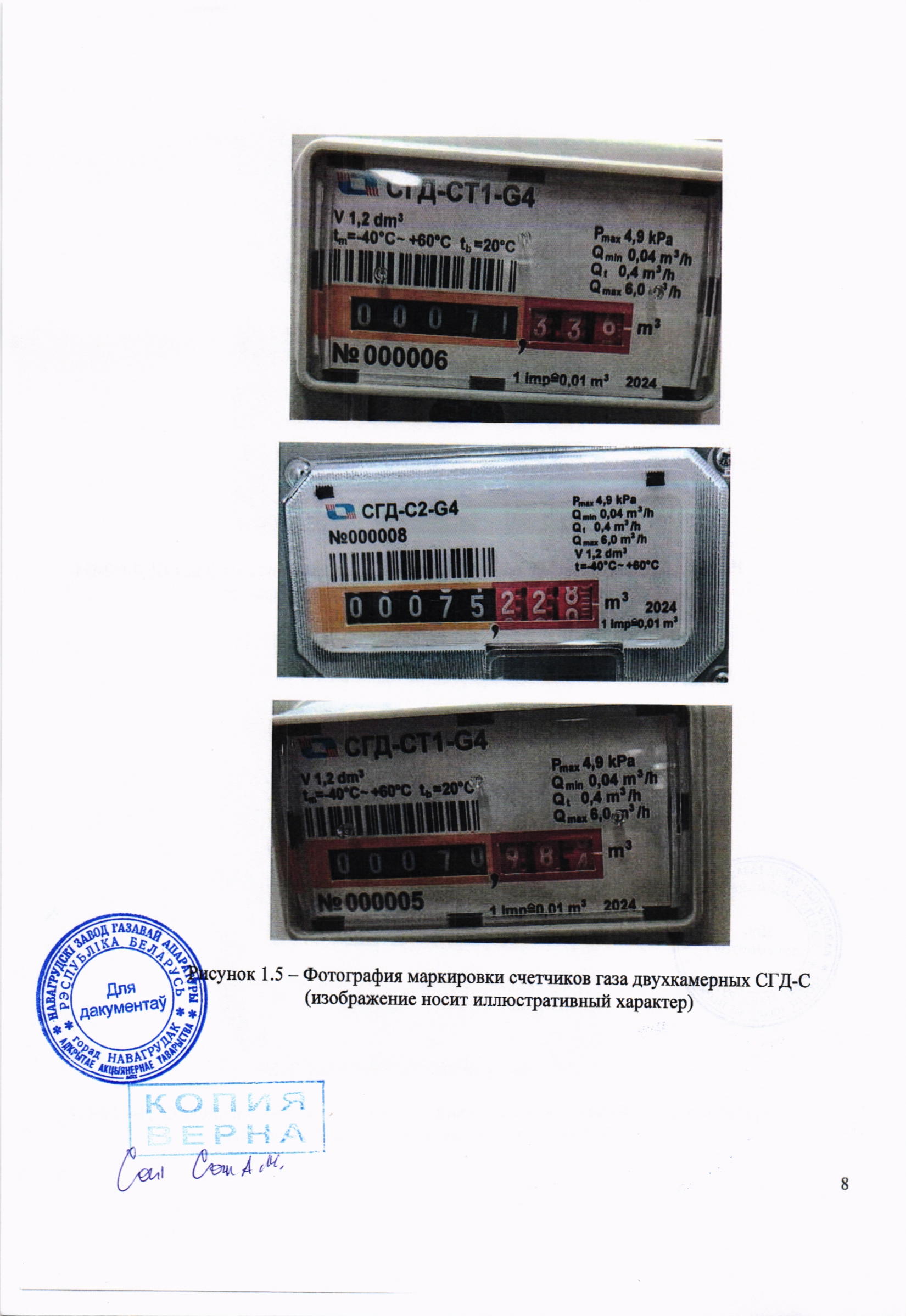

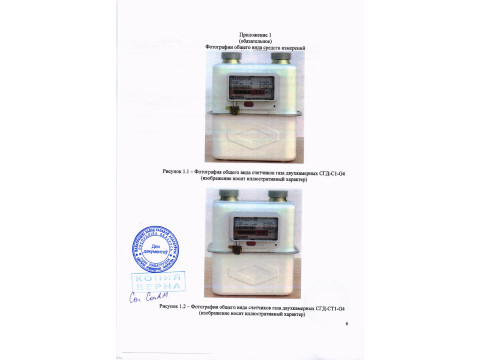

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений ставлена в приложении 2.
пломбировки от несанкционированного доступа представлена в приложении 3.
* *\дак}'ментау
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
СГД-С1-О4, СГД-С2-О4, СГД-СТ1-О4. СГД-СТ2-О4 | |
|
Номинальный расход, QHOm, м3/ч |
4,0 |
|
Максимальный расход, QMaxc, м’/ч |
6,0 |
|
Минимальный расход, Qmhh, м3/ч |
0,04 |
|
Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, %, не более: при расходе от QMHH до 0,1 Qhom включ. при расходе свыше 0,1 Qhom до QMhkc включ. |
±3 ±1,5 |
|
Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, %, не более: при расходе ОТ Qmhh ДО 0,1 Qhom ВКЛЮЧ. при расходе свыше 0,1 QHOm до QMaxc включ. |
±4 ±3 |
|
Допускаемая потеря давления при максимальном расходе, Па, не более |
200 |
|
Порог чувствительности, м3/ч, не более |
0,008 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Значение | |
|
Наименование |
СГД-С1-О4, СГД-С2-С4, СГД-СТ1-О4, СГД-СТ2-С4 |
|
1 |
2 |
|
Допускаемая потеря давления при номинальном расходе, Па, не более |
80 |
|
Емкость отсчетного устройства (при учете измеренного количества газа), м3 |
99999 |
|
Цена единицы младшего разряда отсчетного устройства, м3 |
0,0002 |
|
Масса, кг, не более, для исполнений: СГД-С1-О4, СГД-СТ1-О4 СГД-С2-О4, СГД-СТ2-О4 |
2,1 1,8 |
|
Габаритные размеры, мм, не более, для исполнений: СГД-С1-О4, СГД-СТ1-О4 СГД-С2-О4, СГД-СТ2-О4 |
171x206x225 157x204x228 |
Окончание таблицы 2
|
1 |
2 | |
|
Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной изменением температуры измеряемого газа от нормальной, по сравнению с основной относительной погрешностью при изменении температуры на 1 °C, %, для исполнений: СГД-С1-О4, СГД-С2-С4 СГД-СТ1-О4, СГД-СТ2-О4 |
±0,45 ±0,1 | |
|
Присоединительные размеры: Номинальное расстояние между осями патрубков, мм, Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 |
ПО G1 ‘/«-В | |
|
Диапазон температуры окружающей среды, °C |
от минус 40 до плюс 60 | |
|
Диапазон температуры измеряемого газа. °C |
от минус 40 до плюс 60 | |
|
Избыточное рабочее давление. кПа. не более |
4.9 | |
|
Характеристики устройства импульсного выхода: Значение импульса, м3 |
0.01 | |
|
Электрические характеристики цепи устройства импульсного выхода: напряжение, В, не более сила тока, мА, не более |
12 10 |
12 10 |
Комплектность
|
Наименование |
Количество |
|
Счетчик газа двухкамерный СГД-С |
1 |
|
Заглушка3) |
2 |
|
Упаковка3) |
1 |
|
Паспорт |
1 |
|
Переходник1)-3) |
2 |
|
Гайка накидная1)'3) |
2 |
|
Прокладка1)'3) |
2 |
|
Внешнее устройство счета импульсов2)’3) |
1 |
1)Входят в комплект счетчика, планируемого к применению на территории Республики Беларусь и по требованию заказчика.
2)Входит в комплект счетчиков по требованию заказчика.
3)Допускается не предоставлять в поверку.
Место нанесения знака утверждения типа средства измерения: знак утверждения типа средств измерений наносится на маркировочную табличку счетчика и на титульный лист паспорта.
юрка осуществляется по МРБ МП.4189-2025 «Система обеспечения единства имений Республики Беларусь. Счетчики газа двухкамерные дед Методика поверки.
J Д ДакУментау
I %, . »*/
tx *
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 500235715.121-2024 «Счетчики газа двухкамерные СГД-С. Технические условия»;
методику поверки:
МРБ МП.4189-2025 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа двухкамерные СГД-С. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 ____ __ ____ __________ ____
_____________________Наименование и тип средств поверки____________________
Поверочный комплекс для бытовых счетчиков газа 9000.1867.00.00____
Стенд для проверки прочности и герметичности 9000.1707.00.00 ____________
Барометр М-67__________________________________________________________________
Термометр лабораторный_______________________________________________________
Микроманометр жидкостный ММН-2400 __________
Психрометр__________________________________________________________________
Секундомер «Интеграл С-01»__
Частотомер 43-63__________________________________
Счетчик импульсов СИ 10 ОВЕН_________
I Источник питания Б5-43 _____
Примечание - Допускается применять другие средства поверки, обеспечивающие определение I метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики газа двухкамерные СГД-С соответствуют требованиям ТУ BY 500235715.121-2024.
