Автотопливозаправщик
| Номер в ГРСИ РФ: | 97436-26 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Вектор", г.Миасс |
|
97436-26: Описание типа
2026-97436-26.pdf
|
Скачать | 125.9 КБ |
Автотопливозаправщик (далее - АТЗ) предназначен для измерений объема и кратковременного хранения нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97436-26 | ||||||
| Наименование | Автотопливозаправщик | ||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | bb3cde15-79a7-70c7-5bf8-cb63e025a123 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПО «ВЕКТОР», РОССИЯ, 456300, Челябинская обл., г. Миасс, Тургоякское ш., 5/9а, офис 340
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97436-26: Описание типа
2026-97436-26.pdf
|
Скачать | 125.9 КБ |
Описание типа
Назначение
Автотопливозаправщик (далее - АТЗ) предназначен для измерений объема и кратковременного хранения нефти и нефтепродуктов.
Описание
Принцип действия АТЗ основан на заполнении его жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АТЗ состоит из стальной сварной цистерны постоянного сечения, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из трех герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АТЗ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на раму шасси в виде буквенно-цифрового обозначения ударным методом.
К данному типу относится АТЗ с заводским номером X894680A3K0GD6329.
О бщий вид АТЗ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера

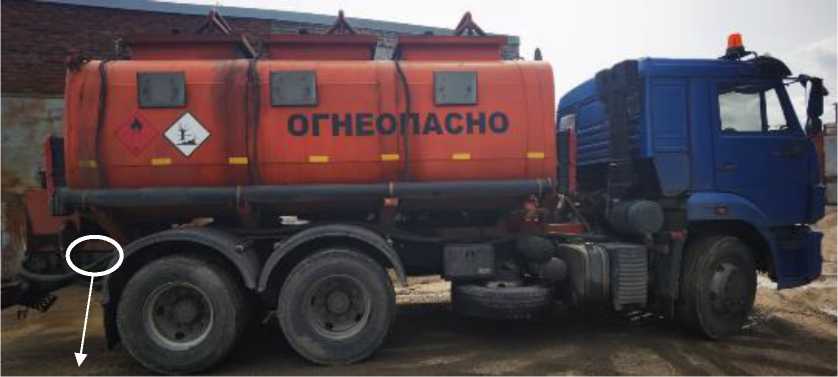

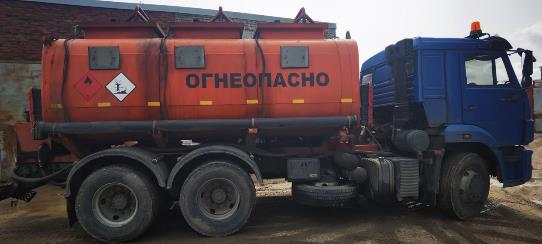

Рисунок 1 - Общий вид автотопливозаправщика и место нанесения заводского номера
Знак поверки наносится на заклепку, проходящую через крепление указателя уровня к горловине ударным методом, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

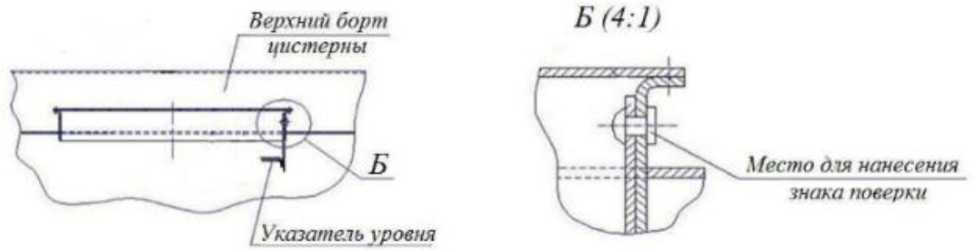

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
14100 |
|
Действительная вместимость 1 -й секции, дм3 |
4715 |
|
Действительная вместимость 2-й секции, дм3 |
5095 |
|
Действительная вместимость 3 -й секции, дм3 |
4290 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина, мм, не более |
10000 |
|
Высота, мм, не более |
3500 |
|
Ширина, мм, не более |
2550 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Автотопливозаправщик |
1 шт. | |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
