Резервуары горизонтальные стальные РГС
| Номер в ГРСИ РФ: | 97441-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Саратовский завод энергетического машиностроения" (Сарэнергомаш), г.Саратов |
|
97441-26: Описание типа
2026-97441-26.pdf
|
Скачать | 227.8 КБ |
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их хранения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97441-26 | |||||||||
| Наименование | Резервуары горизонтальные стальные | |||||||||
| Модель | РГС | |||||||||
| Модификации |
РГС-60 РГС-70 |
|||||||||
| Приказы |
№76 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f1575460-a92c-3bb5-faa5-6ae7d03bf18e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Сарэнергомаш», РОССИЯ, 410008, Саратовская область, г. Саратов, ул. Большая Садовая, д. 48
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97441-26: Описание типа
2026-97441-26.pdf
|
Скачать | 227.8 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их хранения.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице резервуара.
Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы со сферическими днищами наземного исполнения.
Резервуары оснащены необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Резервуары изготовлены в следующих модификациях: РГС-60 с заводским номером 7416, РГС-70 с заводским номером 10418.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены на табличку резервуара и в паспорт типографским способом.
Резервуары РГС-60 с заводским номером 7416, РГС-70 с заводским номером 10418 расположены на территории ПАО НК «РуссНефть» по адресу: Саратовская область, Энгельсский район, Пункт подготовки и сбора нефти № 17 Генеральский.
Общий вид резервуара горизонтального стального РГС-60 с заводским номером 7416 приведен на рисунке 1. Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-60 с заводским номером 7416 приведены на рисунке 2.
Общий вид резервуара горизонтального стального РГС-70 с заводским номером 10418 приведен на рисунке 3. Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-70 с заводским номером 10418 приведены на рисунке 4.
Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.
Пломбирование резервуаров РГС не предусмотрено.

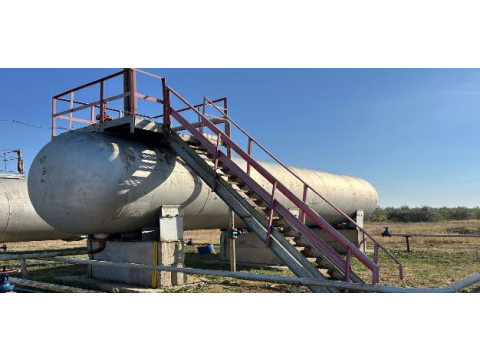

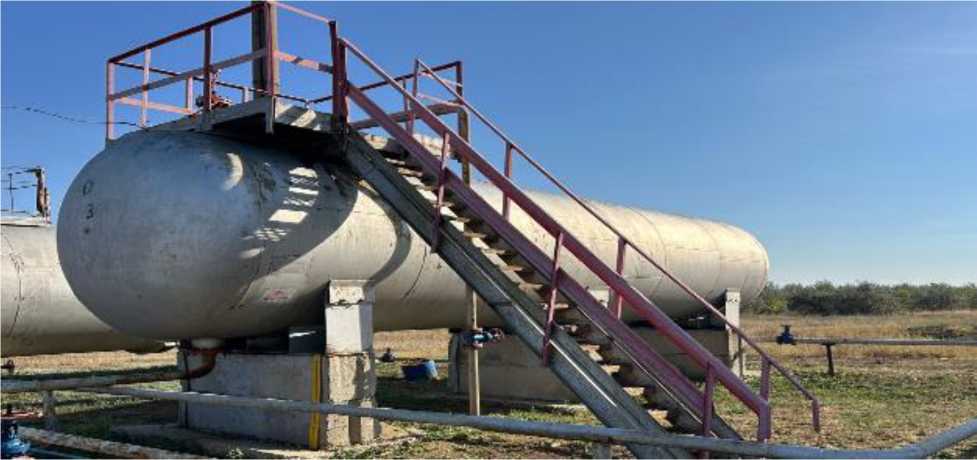

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-60 заводской номер 7416

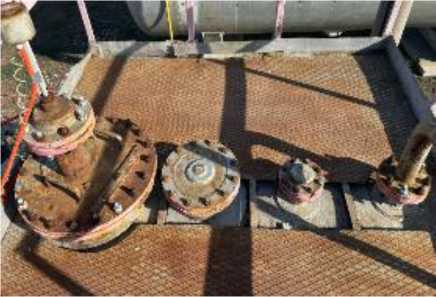

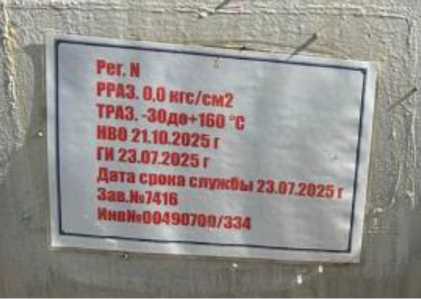

Рисунок 2 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-60 заводской номер 7416

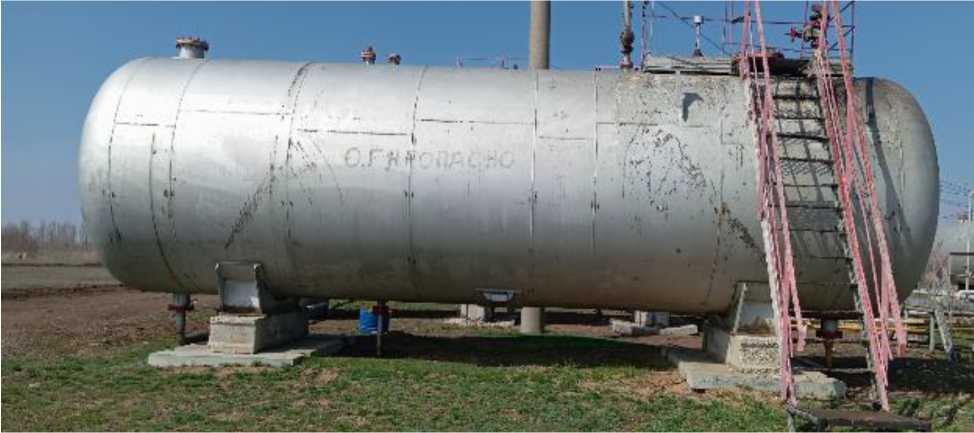

Рисунок 3 - Общий вид резервуара горизонтального стального РГС-60 заводской номер 10418

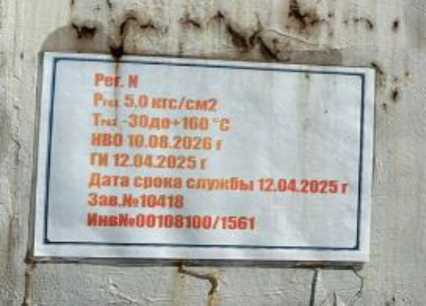

Рисунок 4 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-60 заводской номер 10418
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-60 |
РГС-70 | |
|
Номинальная вместимость, м3 |
60 |
70 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,25 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-60 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Резервуар горизонтальный стальной |
РГС-70 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
МИ-01.СФ-2021 «Масса нефти, конденсата газового. Методика измерений массы нефти, конденсата газового косвенным методом статических измерений Саратовского филиала ПАО НК «РуссНефть». Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2022.43894.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
