Капсюли микрофонные конденсаторные МС-204
| Номер в ГРСИ РФ: | 97444-26 |
|---|---|
| Категория: | Микрофоны |
| Производитель / заявитель: | ПО "Виброприбор", г.Таганрог |
|
97444-26: Описание типа
2026-97444-26.pdf
|
Скачать | 97.4 КБ |
Капсюли микрофонные конденсаторные МС-204 (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97444-26 | ||||||||||||
| Действует | по 19.01.2031 | ||||||||||||
| Наименование | Капсюли микрофонные конденсаторные | ||||||||||||
| Модель | МС-204 | ||||||||||||
| Приказы |
№76 от
19.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2b21d736-8d60-94f2-17c1-99124305613e | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО СКБ «ВиброПрибор», РОССИЯ, 347913, Ростовская область, г. Таганрог, ул. Менделеева, д. 117, офис А
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.153-75 ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97444-26: Описание типа
2026-97444-26.pdf
|
Скачать | 97.4 КБ |
Описание типа
Назначение
Капсюли микрофонные конденсаторные МС-204 (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Описание
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей подаётся напряжение поляризации, необходимое для работы капсюля.
Капсюли применяются в комплекте с усилителями предварительными микрофонными Р200, Р200-27 и Р200(К).
Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Общий вид капсюлей представлен на рисунке 1. Заводской номер, идентифицирующий каждый экземпляр, наносится на капсюли и адаптеры методом гравировки в формате цифрового обозначения. Места нанесения заводского номера представлены на рисунке 2.

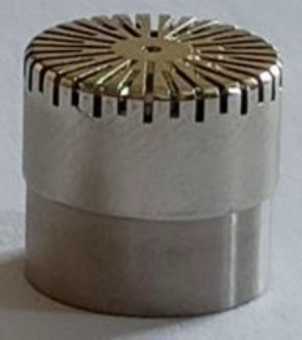

Рисунок 1 - Общий вид капсюля
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень чувствительности по давлению на частоте 250 Гц, дБ (исх. 1 В/Па) |
-49,0±2 |
|
Пределы максимального отклонения уровня чувствительности по давлению от уровня чувствительности на частоте 250 Гц, дБ, в диапазонах частот от 20 до 125 Гц включ. |
±1,0 |
|
св. 125 до 2000 Гц включ. |
±0,5 |
|
св. 2000 до 10000 Гц включ. |
±2,0 |
|
Уровень собственных шумов, дБА, не более |
50 |
|
Верхний предел динамического диапазона на частоте 250 Гц, дБ (исх. 20 мкПа), не менее: при коэффициенте нелинейных искажений не более 6 % |
167 |
|
не более 9 % |
171 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип акустического поля |
давления |
|
Внешнее напряжение поляризации, В |
200 |
|
Коэффициент влияния температуры на уровень чувствительности при рабочих условиях применения, дБ/°С, не более |
0,03 |
|
Коэффициент влияния относительной влажности на уровень чувствительности при рабочих условиях применения, дБ/%, не более |
0,01 |
|
Габаритные размеры (с защитной сеткой), мм, не более диаметр капсюля высота капсюля |
13,23 13,0 |
|
Масса, г, не более |
6,5 |
|
Условия эксплуатации: температура окружающего среды, °С относительная влажность, % атмосферное давление, кПа |
от -10 до +50 от 10 до 80 от 87,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность капсюля
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Капсюль микрофонный конденсаторный |
МС-204 |
1 |
|
Руководство по эксплуатации |
ДВТЦ.467272.004РЭ |
1 |
|
Паспорт |
ДВТЦ.467272.004ПС |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ДВТЦ.467272.004РЭ «Капсюли микрофонные конденсаторные МС-204. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 21.02.2025 № 354 «Об утверждении Государственного первичного эталона единицы звукового давления в воздушной среде и аудиометрических шкал и Государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
ДВТЦ.467272.004 ТУ «Капсюли микрофонные конденсаторные МС-204. Технические условия».
