Преобразователи давления интеллектуальные измерительные CXT-SK
| Номер в ГРСИ РФ: | 97448-26 |
|---|---|
| Производитель / заявитель: | ZHEJIANG SUPCON TECHNOLOGY CO., LTD, Китай |
Преобразователи давления интеллектуальные измерительные CXT-SK предназначены для измерений избыточного, абсолютного и гидростатического давлений, разности давлений жидких и газообразных сред и непрерывного преобразования значения измеряемого параметра в унифицированный аналоговый выходной сигнал силы постоянного тока, а так же в цифровой сигнал для передачи по протоколу HART или Foundation Fieldbus, и (или) индикации на ЖК-дисплее.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97448-26 | |||||||||||||||||||||||||||
| Действует | по 19.01.2031 | |||||||||||||||||||||||||||
| Наименование | Преобразователи давления интеллектуальные измерительные | |||||||||||||||||||||||||||
| Модель | CXT-SK | |||||||||||||||||||||||||||
| Модификации |
CXT-SKG CXT-SKP CXT-SKB CXT-SKE CXT-SKM CXT-SKQ CXT-SKA CXT-SKH CXT-SKR CXT-SKL CXT-SKC CXT-SKD CXT-SKD-T |
|||||||||||||||||||||||||||
| Приказы |
№76 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cde6660f-ee87-8596-cb3b-ceb60fb4eae4 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Zhejiang SUPCON Instrument Co.,Ltd., КИТАЙ, SUPCON Industrial Park, No. 209 Golf Road, Fuyang District, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1404-443-2024 Государственная система обеспечения единства измерений. Преобразователи давления интеллектуальные измерительные CXT-SK. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для преобразователей с пределами допускаемой основной погрешности ±0,025 %
2 года
для преобразователей с пределами допускаемой основной погрешности от ±0,03 % до ±0,06 %;
3 года
для преобразователей с пределами допускаемой основной погрешности св. ±0,06 %
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97448-26: Описание типа
2026-97448-26.pdf
|
Скачать | 284 КБ | |
|
97448-26: Методика поверки
РТ-МП-1404-443-2024
2026-mp97448-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Преобразователи давления интеллектуальные измерительные CXT-SK предназначены для измерений избыточного, абсолютного и гидростатического давлений, разности давлений жидких и газообразных сред и непрерывного преобразования значения измеряемого параметра в унифицированный аналоговый выходной сигнал силы постоянного тока, а так же в цифровой сигнал для передачи по протоколу HART или Foundation Fieldbus, и (или) индикации на ЖК-дисплее.
Описание
Конструктивно преобразователи давления интеллектуальные измерительные CXT-SK (далее - преобразователи) выполнены в виде единого корпуса, в котором расположены чувствительный элемент (датчик) и преобразовательный блок.
Принцип действия преобразователей основан на упругой деформации кремниевого чипа датчика через изолирующую мембрану. Измеряемое давление передается на кремниевый чип в датчике через изолирующую мембрану и заполняющую жидкость. В результате электрические параметры кремниевого чипа датчика изменяются, что приводит к изменению выходного напряжения, пропорционального изменению давления. Для передачи измерительной информации в преобразователях используются унифицированный аналоговый выходной сигнал силы постоянного тока и (или) цифровые сигналы в стандарте HART или Foundation Fieldbus.
Преобразователи давления интеллектуальные измерительные CXT-SK изготавливаются в следующих модификациях: CXT-SKG, CXT-SKP, CXT-SKB, CXT-SKE, CXT-SKM, CXT-SKQ, CXT-SKA, CXT-SKH, CXT-SKR, CXT-SKL, CXT-SKC, CXT-SKD и CXT-SKD-T отличающиеся между собой видом давления и соединительными фланцами (методом крепления).
Преобразователи давления модификаций CXT-SKG, CXT-SKP, CXT-SKB, CXT-SKM и CXT-SKQ предназначены для измерения избыточного давления.
Преобразователи давления модификаций CXT-SKA, CXT-SKH и CXT-SKR предназначены для измерения абсолютного давления.
Преобразователи давления модификаций CXT-SKC, CXT-SKE, CXT-SKL, CXT-SKD и CXT-SKD-T предназначены для измерения гидростатического давления и перепада давлений с возможностью расчета уровня или расхода жидкости, пара или газа.
Все модификации преобразователей могут изготавливаться в различных исполнениях, отличающихся метрологическими характеристиками или конструктивными особенностями (соединительными фланцами, методом крепления).

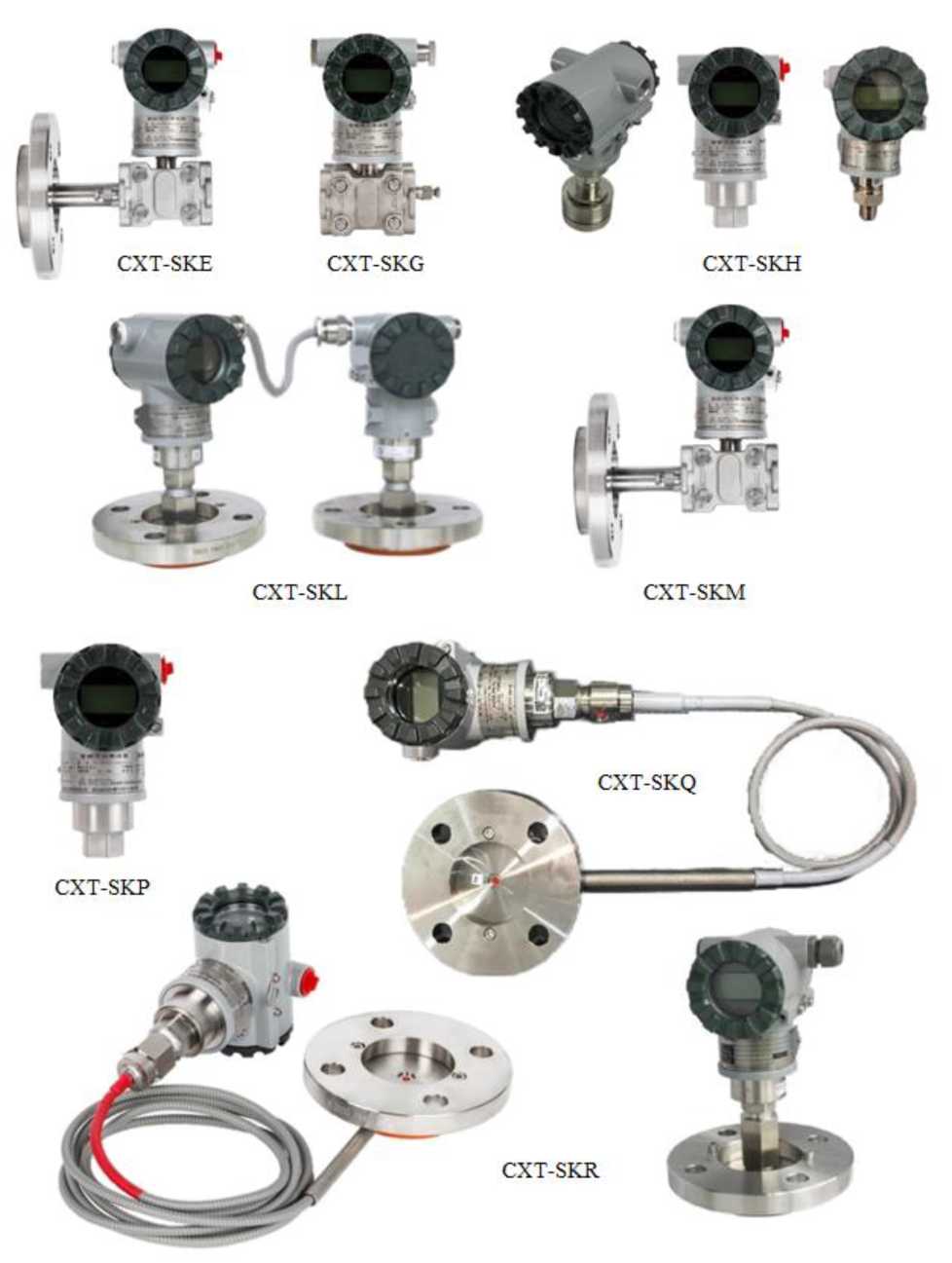

Общий вид преобразователей давления интеллектуальных измерительных CXT-SK представлен на рисунке 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус или шильдик фотохимическим методом, методом гравировки или любым способом, обеспечивающим долговечность нанесения.

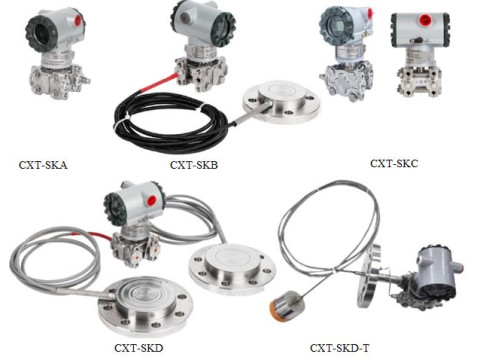

Рисунок 1 - общий вид преобразователей давления интеллектуальных измерительных CXT-SK модификаций CXT-SKA, CXT-SKB, CXT-SKC, CXT-SKD и CXT-SKD-T

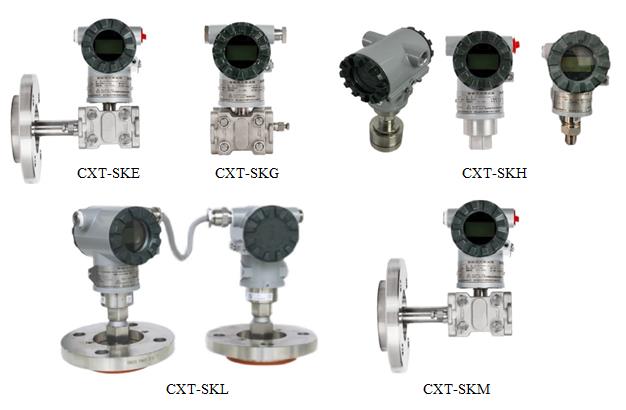

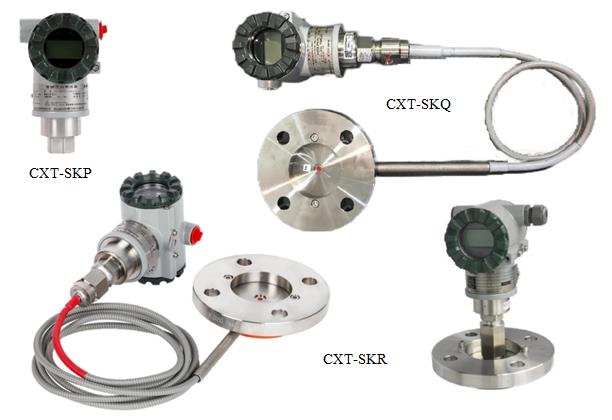

Рисунок 2 - общий вид преобразователей давления интеллектуальных измерительных CXT-SK модификаций CXT-SKE, CXT-SKG, CXT-SKH, CXT-SKL, CXT-SKM, CXT-SKP, CXT-SKQ и CXT-SKR

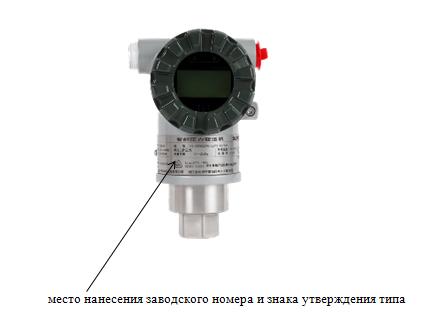

место нанесения заводского номера и знака утверждения типа

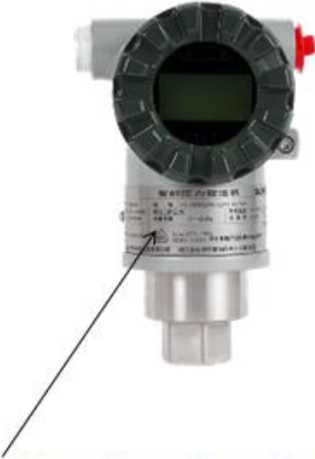

Рисунок 3 - место нанесения заводского номера и знака утверждения типа Пломбирование преобразователей не предусмотрено.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память на заводе-изготовителе во время производственного цикла и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс пользователем.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учётом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CXT-SK |
|
Номер версии (идентификационный номер) ПО, не ниже |
1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений 1) 3) , кПа4) - избыточного давления - абсолютного давления - разности давлений 2) - гидростатического давления 2) |
от -100 до 40000 от 0 до 3000 от -100 до 40000 от -1000 до 3000 |
|
Пределы основной допускаемой приведенной к диапазону измерений погрешности измерений давления y в диапазоне температур от +18 °С до +28 °С, % |
от ±0,025 до ±0,63) |
|
Выходной сигнал: - аналоговый - цифровой |
от 4 до 20 мА протоколы HART, Foundation Fieldbus |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной изменением температуры окружающей среды от нормальных условий измерений, на каждые 28 °С, % 5) - в диапазоне температур от -40 °С до +85 °С - в диапазоне температур от -60 °С до -40 °С |
от ±0,025 до ±6,00 от ±0,075 до ±18,00 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +18 до +28 от 20 до 80 от 84 до 106,7 |
|
Примечания: 1) Преобразователь может быть настроен на любой диапазон внутри указанного. 2) Знак определяется тем, в какую из камер преобразователя подается большее давление. 3) Конкретное значение указано на шильдике и в паспорте на преобразователь. 4) Возможно изготовление в других единицах давления, допущенных к применению на территории РФ. 5) В зависимости от модификации преобразователя и исполнения по материалам. Конкретные значения параметра указаны в паспорте и в эксплуатационной документации на преобразователь. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (в зависимости от модификации), В - напряжение постоянного тока |
от 10,5 до 45 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
300x250x250 |
|
Масса, кг, не более |
17 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от -60 до +851) от 30 до 80 от 84 до 106,7 |
|
Маркировка взрывозащиты2) |
0/1 Ex db IIC T6...T4 Ga/Gb X Ex tb IIIC T80 °C... T130 °C Db X 0Ex ia IIC T5... T4 Ga X Ex ia IIIC T130 °C Da X |
|
Примечания: 1) Конкретное значение указано на шильдике преобразователя и в паспорте. Дисплей сохраняет работоспособность при рабочем диапазоне температур окружающего воздуха от -42 °С до +85 °С. Воздействие температуры окружающего воздуха ниже -42 °С не приводит к повреждению дисплея, при этом показания дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность дисплея не влияет на метрологические характеристики и работоспособность преобразователя. 2) В зависимости от модификации и конструктивного исполнения, фактические значения нанесены на маркировочную табличке преобразователя. | |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на шильдик или корпус преобразователей фотохимическим методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления интеллектуальный измерительный |
CXT-SK |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация» руководства по эксплуатации «Преобразователи давления интеллектуальные измерительные CXT-SK».
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. №2653 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
Приказ Росстандарта от 06 декабря 2019 г. № 2900 Об утверждении государственной
поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па;
Приказ Росстандарта от 10 марта 2025 г. № 472 Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1-105 Па;
Стандарт предприятия SICXT-PTEN-00G «Преобразователи давления интеллектуальные измерительные СХТ-SK».
