Осциллографы цифровые портативные VESNA AV
| Номер в ГРСИ РФ: | 97463-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Осциллографы цифровые портативные VESNA AV (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97463-26 | |||||||||
| Действует | по 21.01.2031 | |||||||||
| Наименование | Осциллографы цифровые портативные | |||||||||
| Модель | VESNA AV | |||||||||
| Модификации |
AVU1-401 AVU1-202 AVU2-402 AVU2-403 AVT1-401 AVT1-202 |
|||||||||
| Приказы |
№87 от
21.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 40c8dfa2-3afb-643e-e642-74d8c6537054 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Dalian AMN Technology Co., Ltd., КИТАЙ, Room 816, Free Trade Building, Dalian Bonded Zone, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1437-441-2025 Государственная система обеспечения единства измерений. Осциллографы цифровые портативные VESNA AV. Методика поверки
(с 21.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97463-26: Описание типа
2026-97463-26.pdf
|
Скачать | 153.1 КБ | |
|
97463-26: Методика поверки
РТ-МП-1437-441-2025
2026-mp97463-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Осциллографы цифровые портативные VESNA AV (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание
К настоящему типу средств измерений относятся осциллографы в следующих исполнениях:
- VESNA AVU: модификации AVU1-401; AVU1-202; AVU2-402; AVU2-403;
- VESNA AVT: модификации AVT1-401; AVT1-202.
Исполнения отличаются друг от друга конструкцией и частотой дискретизации. Модификации отличаются друг от друга полосой пропускания и количеством разъемов измерительных каналов.
Конструктивно осциллографы выполнены в виде портативного лабораторного прибора, работающего под управлением встроенного программного обеспечения «VESNA AV firmware». На передней панели осциллографов расположены: жидкокристаллический дисплей (исполнение VESNA AVU); жидкокристаллический дисплей, механические органы управления (исполнение VESNA AVT). На верхней панели расположены разъемы измерительных каналов.
Питание осциллографов осуществляется от адаптера питания из комплекта поставки.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Управление операциями меню, а также задание рабочих параметров осциллографов производится с помощью жидкокристаллического дисплея с сенсорным управлением, а также с помощью механических органов управления (исполнение VESNA AVT).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в формате девятизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносятся типографским способом на маркировочную этикетку, расположенную на задней панели корпуса.
Общий вид средства измерений представлен на рисунках 1 - 3. Корпус прибора выполнен из ударопрочного пластика, цвет которого может изменяться в зависимости от партии или заказа.

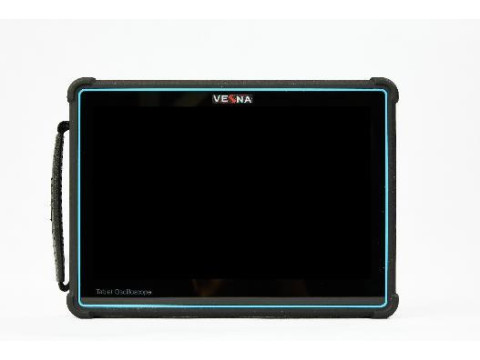

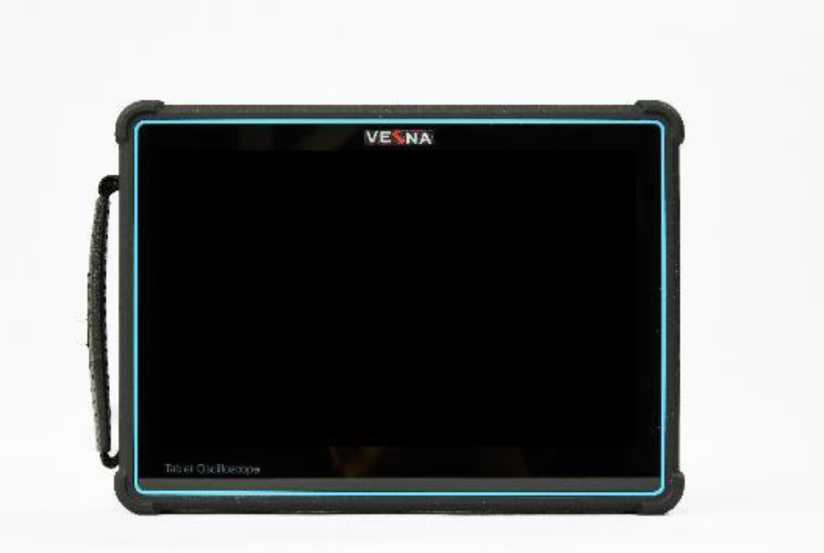

Рисунок 1 - Общий вид исполнения VESNA AVU

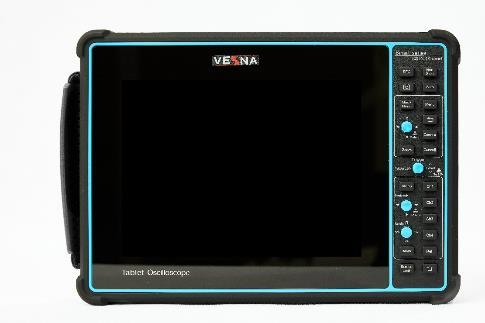

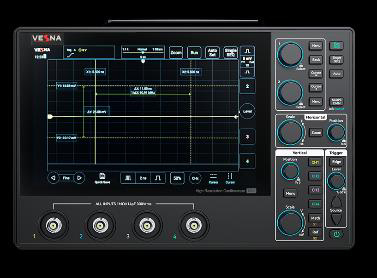

Рисунок 2 - Общий вид исполнения VESNA AVT
Место нанесения знака утверждения типа, указания модификации н заводского номера

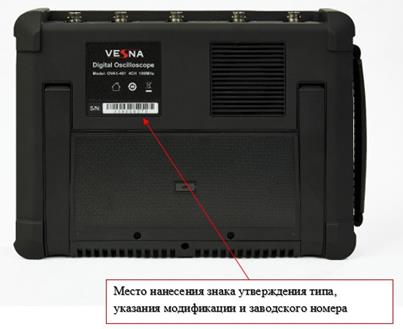

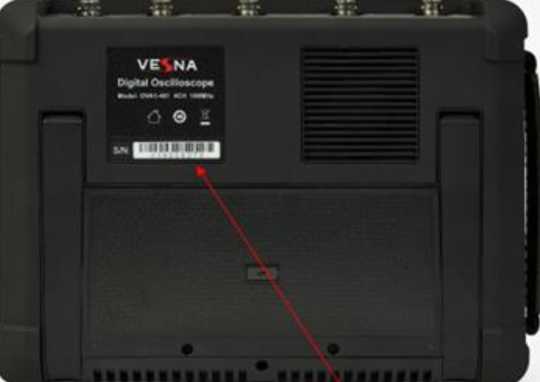

Рисунок 3 - Вид задней панели осциллографов
Программное обеспечение
Программное обеспечение «VESNA AV firmware» предназначено для управления режимами работы осциллографа, обработки измерительных сигналов, управления его работой в процессе проведения измерений, отображения хода измерений. Программное обеспечение предназначено только для работы с осциллографами и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VESNA AV firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2.1 - Метрологические характеристики исполнения VESNA AVU
|
Наименование характеристики |
Значение для модификации | |||
|
AVU1-401 |
AVU1-202 |
AVU2-402 |
AVU2-403 | |
|
1 |
2 | |||
|
Входное сопротивление, Ом |
1-106 |
1-106 |
1-106/50 |
1-106/50 |
|
Полоса пропускания, МГц |
100 |
200 |
200 |
300 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,75 |
1,75 |
1,1 |
Продолжение таблицы 2.1
|
1 |
2 |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
- 1П-3 1П от Г10-3 до 10 (1 МОм) от 1-10 до 10 от 1-10-3 до 1 (50 Ом) |
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % |
±2 (при Ко > 540-3 В/дел) ±3 (при Ко < 240-3 В/дел) |
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 240-9до 1-103 |
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,0025 |
Таблица 2.2 - Метрологические характеристики исполнения VESNA AVT
|
Наименование характеристики |
Значение для модификации | |
|
AVT1-401 |
AVT1-202 | |
|
Входное сопротивление, Ом |
1-106 |
1-106 |
|
Полоса пропускания, МГц |
100 |
200 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,75 |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 1 •Ю-3 до 10 | |
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % |
±2 | |
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 240-9до 1-103 | |
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,0025 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, шт. - модификации AVU1-202, AVT1-202 - все остальные модификации |
2 4 |
|
Масса, кг, не более |
1,9 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
265x192x50 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С,% |
от 20 до 30 от 30 до 80 |
Знак утверждения типа
наносится методом наклейки на заднюю панель осциллографов в месте, указанном на рисунке 3, и на титульный лист руководства по эксплуатации - типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой портативный |
VESNA AV |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Пассивный BNC-пробник |
- |
2 шт.* |
|
Руководство по эксплуатации |
VESNA AVT1 РЭ, VESNA AVU1 РЭ, VESNA AVU2 РЭ** |
1 экз. |
|
Сумка, кейс |
- |
По запросу |
|
* или более по отдельному заказу * * в соответствии с модификацией | ||
Сведения о методах измерений
приведены в главе «Система анализа» каждого руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Осциллографы цифровые портативные VESNA AV».
