Трансформаторы напряжения VEF 36-03
| Номер в ГРСИ РФ: | 97468-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "WTW WIRGES GmbH", Германия |
|
97468-26: Описание типа
2026-97468-26.pdf
|
Скачать | 130 КБ |
Трансформаторы напряжения VEF 36-03 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97468-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | VEF 36-03 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8c746ff4-c484-20e2-dbee-23f23c365388 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
WTW - WIRGES GmbH, ГЕРМАНИЯ, Siemensstrasse 2, 56422 Wirges
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97468-26: Описание типа
2026-97468-26.pdf
|
Скачать | 130 КБ |
Описание типа
Назначение
Трансформаторы напряжения VEF 36-03 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Трансформаторы являются однофазными, электромагнитными, заземляемыми, с литой изоляцией.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора.
Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании.
На контактной коробке каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора методом лазерной гравировки.
Несанкционированный доступ к внутренним элементам трансформаторов без его разрушения невозможен.
К трансформаторам данного типа относятся трансформаторы напряжения VEF 36-03 с заводскими номерами 06/10526722, 06/10526724, 06/10526726, 06/10526727, 06/10526729, 06/10526730, 06/10526731, 06/10526733, 06/10526734, 06/10526735, 06/10526736, 06/10526737, 06/10526738, 06/10526739, 06/10526741, 06/10526742, 06/10526743, 06/10526745, 06/10526746, 06/10526747, 06/10526748.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - любое.
Общий вид средства измерений представлен на рисунке 1, обозначение места нанесения заводских номеров представлено на рисунке 2.

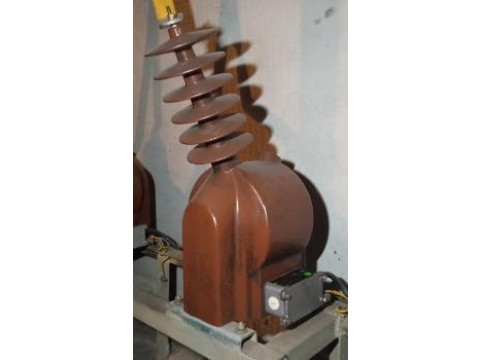

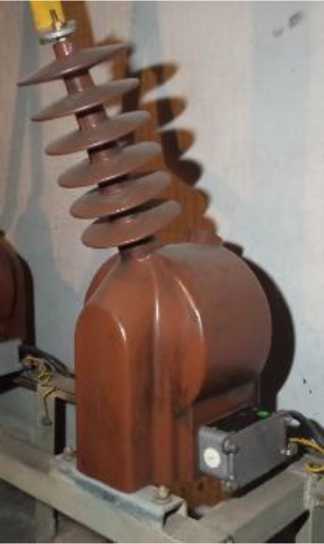

Рисунок 1 - Общий вид средства измерений

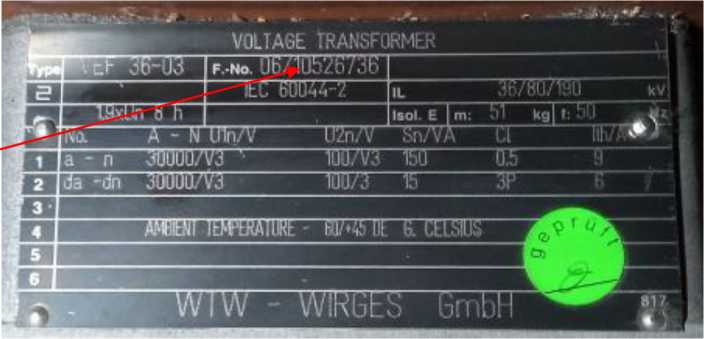

Рисунок 2 - Обозначение места нанесения заводских номеров (А)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
30/\3 |
|
Значения номинальных напряжений вторичных обмоток, В - основной - дополнительной |
100/^3 100/3 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной - дополнительной |
0,5 3P |
|
Номинальные мощности вторичных обмоток, В^А - основной - дополнительной |
150 15 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор напряжения |
VEF 36-03 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554
