Резервуары вертикальные цилиндрические стальные с понтоном РВСп
| Номер в ГРСИ РФ: | 97469-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "ИНЖИНИРИНГОВАЯ КОМПАНИЯ "ОЗНА-ГАЗИНТЕРАВТО" (ИК ОЗНА-ГазИнтерАвто), г. Челябинск |
|
97469-26: Описание типа
2026-97469-26.pdf
|
Скачать | 404.2 КБ |
Резервуары вертикальные цилиндрические стальные с понтоном РВСп (далее по тексту - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97469-26 | |||||||||||||||||||||||||||||||||
| Наименование | Резервуары вертикальные цилиндрические стальные с понтоном | |||||||||||||||||||||||||||||||||
| Модель | РВСп | |||||||||||||||||||||||||||||||||
| Модификации |
РВСп-3000 РВСп-200 |
|||||||||||||||||||||||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3b520820-cc3a-ad46-8027-6cd94d645a06 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИК «ОЗНА-ГазИнтерАвто», РОССИЯ, 197022, г. Санкт-Петербург, вн.тер.г. муниципальный округ Аптекарский остров, наб. Аптекарская, д. 20, литера А, офис 802, кабинет № 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.01.2026 |
Поверители
Скачать
|
97469-26: Описание типа
2026-97469-26.pdf
|
Скачать | 404.2 КБ |
Описание типа
Назначение
Резервуары вертикальные цилиндрические стальные с понтоном РВСп (далее по тексту - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктами до определенного уровня, соответствующего заданному значению объема.
Конструктивно резервуары представляют собой вертикальные сварные сосуды цилиндрической формы со стационарной крышей, плоским днищем и алюминиевым понтоном.
Заполнение, опорожнение и выдача нефти и нефтепродуктов осуществляется через приемо-раздаточные устройства.
Резервуары изготовлены в следующих модификациях:
- РВСп-3000 - резервуары с номинальной вместимостью 3000 м3, заводские номера: 23303 поз.5, 23303 поз.6, 23303 поз.7, 23303 поз.8, 23303 поз.9, 23303 поз.10, 23303 поз.11, 23303 поз.12;
- РВСп-200 - резервуары с номинальной вместимостью 200 м3, заводские номера: 23304 поз.13, 23304 поз.14.
Резервуары расположены на территории ООО «Газпромнефть-Терминал», Челябинская нефтебаза, г. Челябинск, п. Новосинеглазово, ул. Советская, д.1А.
Заводские номера в буквенно-цифровом формате, состоящие из цифры и номера позиции резервуара по технологической схеме, аэрографическим способом нанесены на маркировочные таблички, размещенные на лицевой стороне люков.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

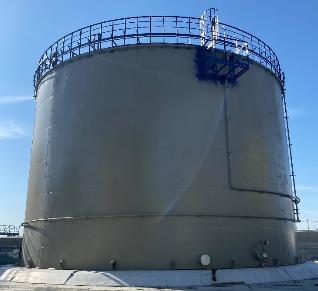

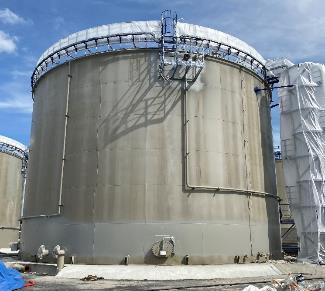

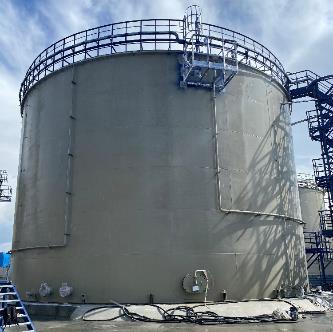

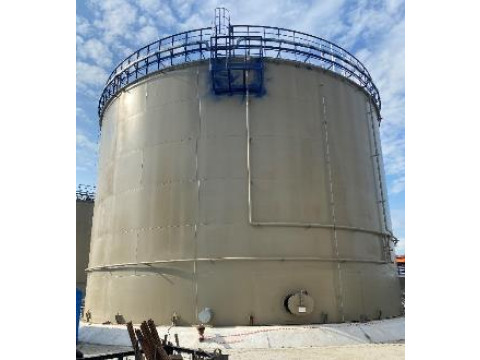

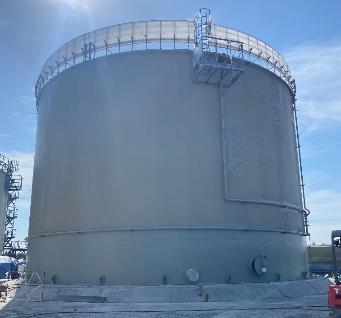

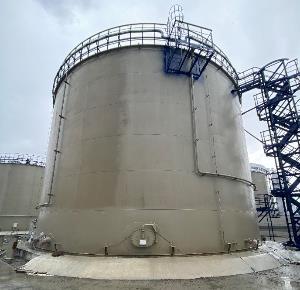

Внешний вид резервуаров РВСп-3000 и РВСп-200 с обозначением мест нанесения заводского номера, приведены на рисунках 1-10. Внешний вид маркировочных табличек приведен на рисунках 11-20.
Рисунок 2 РВСп-3000,
- Внешний вид резервуара аводской номер 23303 поз.6
Место
нанесения
заводского
номера

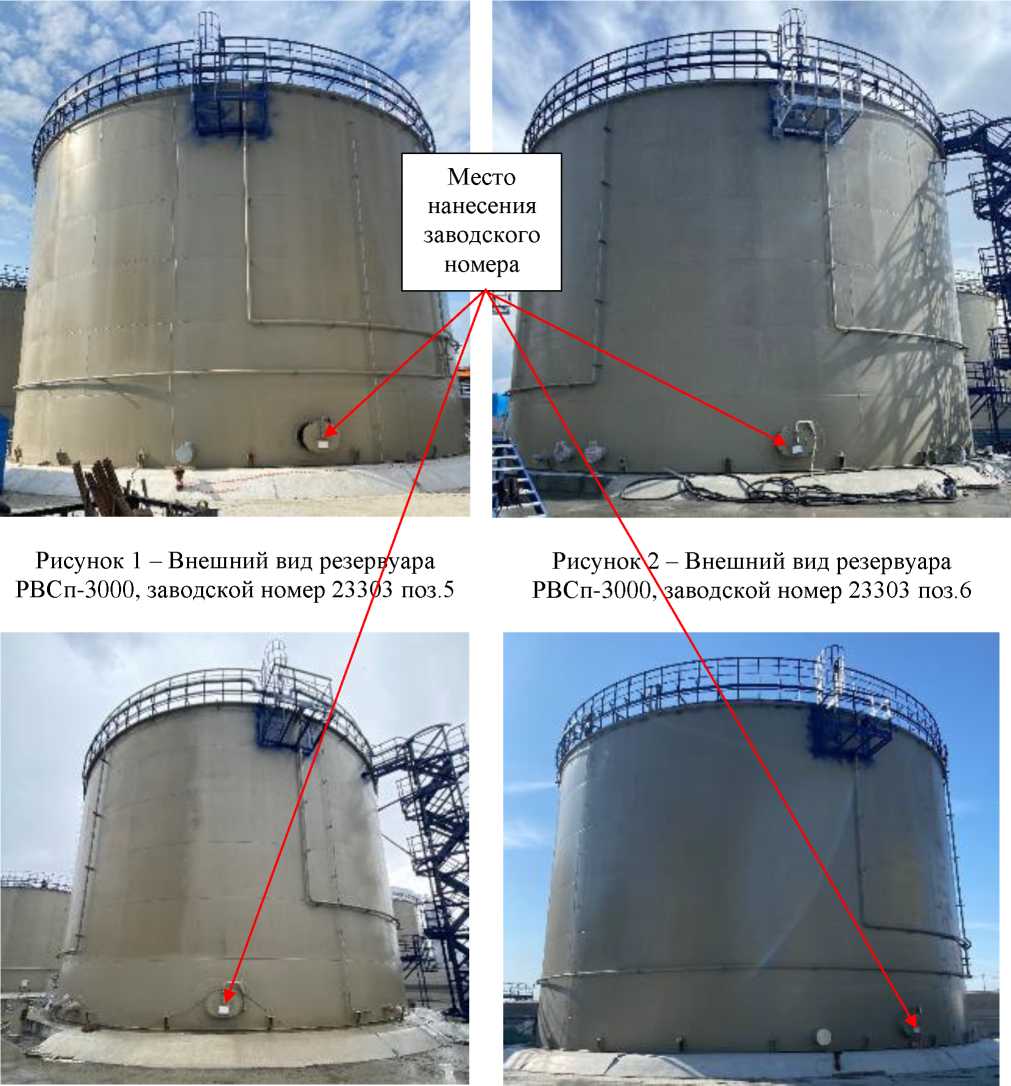

Рисунок 1 - Внешний вид резервуара РВСп-3000, заводской номер 23303 поз.5
Рисунок 3 - Внешний вид резервуара РВСп-3000, заводской номер 23303 поз.7
Рисунок 4 - Внешний вид резервуара РВСп-3000, заводской номер 23303 поз.8

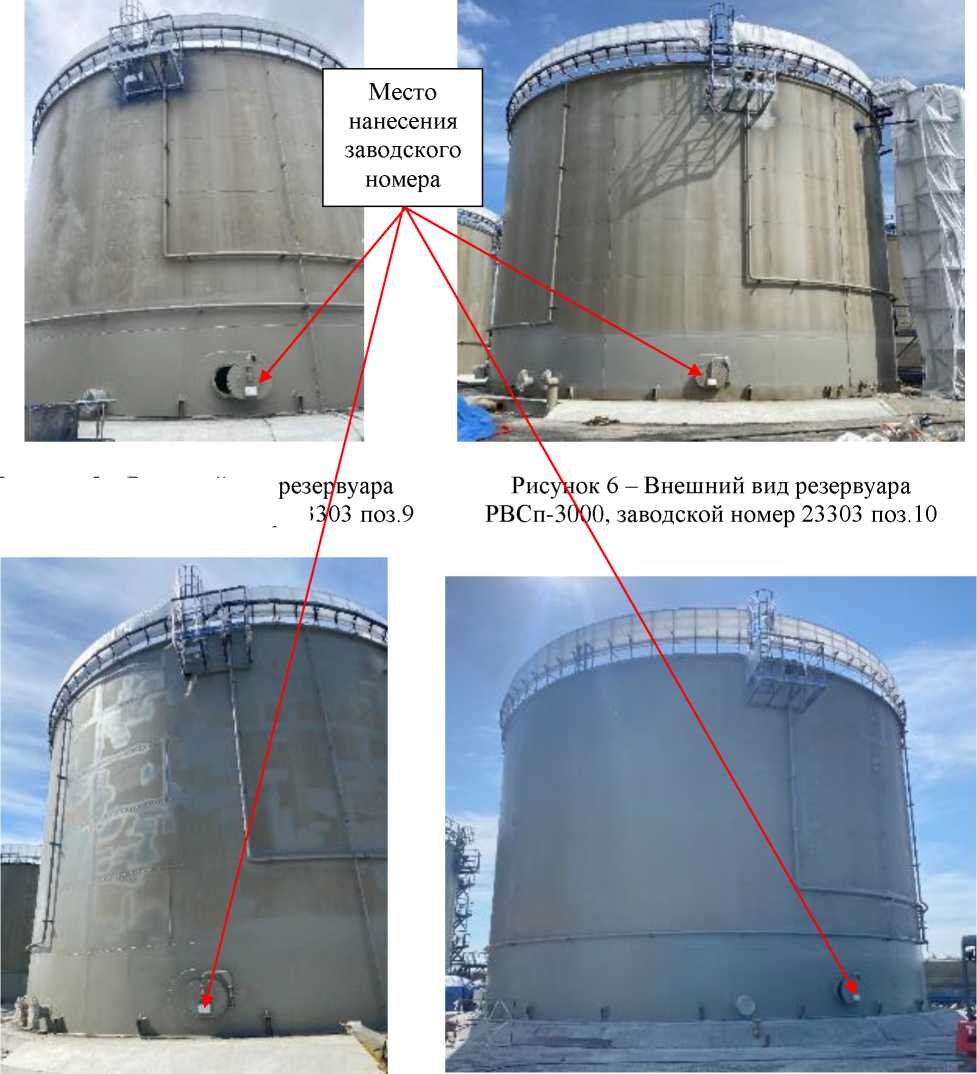

Рисунок 6 - Внешний вид резервуара РВСп-3000, заводской номер 23303 поз.10
вуара
3 поз.9
Место нанесения заводского номера
Рисунок 5 - Внешний вид резе] РВСп-3000, заводской номер 233
Рисунок 7 - Внешний вид резервуара РВСп-3000, заводской номер 23303 поз.11
Рисунок 8 - Внешний вид резервуара РВСп-3000, заводской номер 23303 поз.12

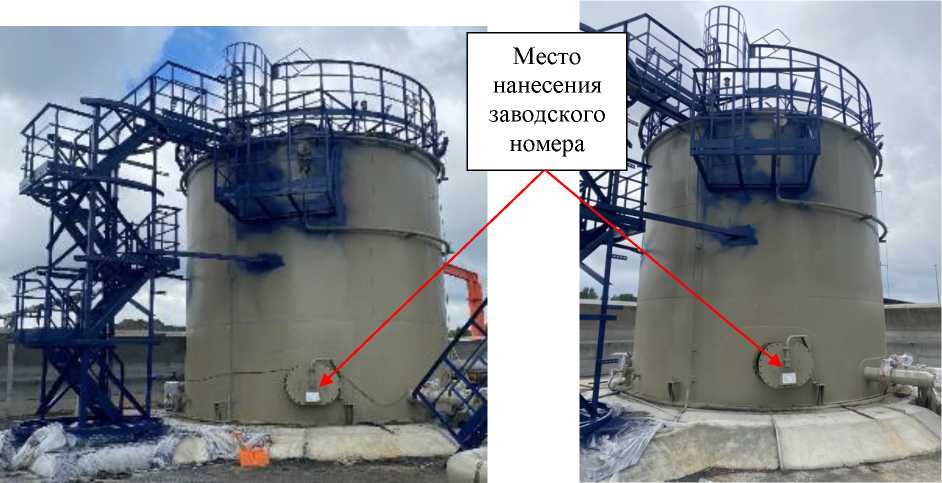

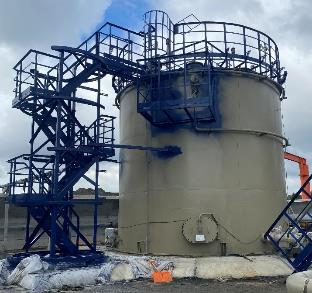

Рисунок 9 - Внешний вид резервуара РВСп-200, заводской номер 23304 поз.13
Место
«• лагБЬ 1»ЯЧ1 <IF
IUL .'JXrEWfl ( L
liT'.l’Vb-b.iCnWN m'
fWl1.H MniF W .
«т*Л:М‘Я HI
FM'-TH* -ь ЧАЛ.Щ.
ГЛЖ11чмт K7/H -ШРГЭ ГЕХ GW РИГЙ >Ж-'X < 4
■ ii
Рисунок 10 - Внешний вид резервуара РВСп-200, заводской номер 23304 поз.14
нанесения заводского номера
Рисунок 11 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 поз.5
ti.llMl.A. ППУТИ^
ЧАЧ7УГЙ -И*?’ :c(i hj JiiLrf. fm ЧГ.1 K>L ЬМ X’.tH v
JA<H. F. VH IMh>-
i -m +.c:-t hi
L'L- t. b <г/ v <*€РХ1В®-МЗИ41ИИ Xм’
MAUm я
••It* JVX rtWj
•fill

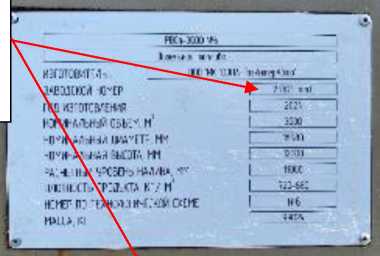

Рисунок 12 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 поз.6
Рисунок 13 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 поз.7
Рисунок 14 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 поз.8

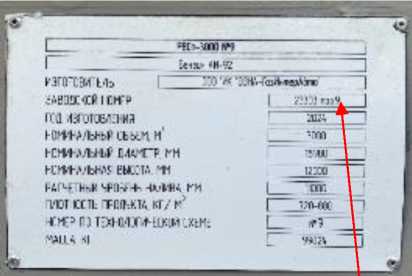

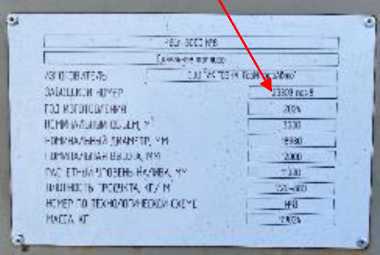

Рисунок 15 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 поз.9 1----
Рисуно: резервуг
Место

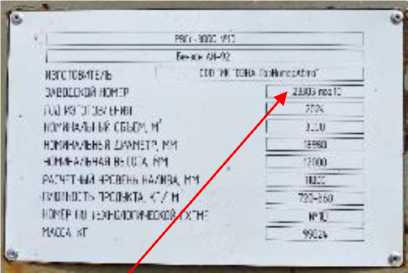

6 - Маркировочная табличка РВСп-3000, заводской номер 23303 поз.10
из итжьь
МЕОКШ) WtP гм тпвлгмя
ШИШИ* OiitH, я1
НМММ-НЫ- шод ни F«C<DUS ЛС-tt Hl-'W. rt" HU HI.b TtlHtW sr/M urn no .mi <л ’x’hc
нанесения заводского номера

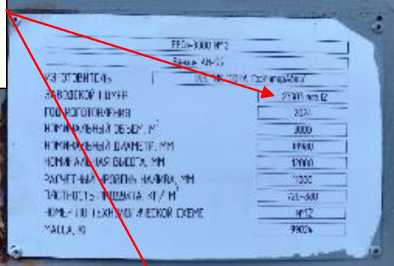

Рисунок 18 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 лоз.12
W0O
СПИ
■~4>IVJ
Рисунок 17 - Маркировочная табличка резервуара РВСп-3000, заводской номер 23303 поз.11
| _________ №..-ИИ ■>■!
| ~ : III
BJEdXI-’Ъ :“.*1
Э*ВШЛМ Н.Г£Н
ГС2 КЗ ЫЛИЬМН . HUUiwiHMibter и WlWaXt# Ul ArfTF *1 1/ММ1 .'-Я B&l-ijTA. НИ PAJ IH t №И+> НИИЛ ИЧ ГЯГКИЬ ГРПВЛ1Л «г/ и' ИГР ГС 1 WWTHtf IXtl hCC« <■

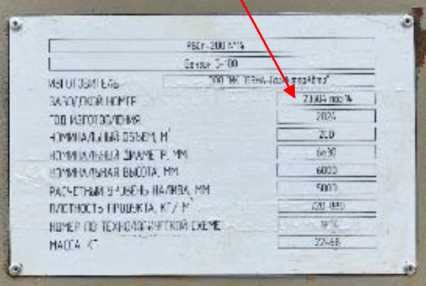

Рисунок 20 - Маркировочная табличка резервуара РВСп-200, заводской номер 23304 поз.14
Рисунок 19 - Маркировочная табличка резервуара РВСп-200, заводской номер 23304 поз.13
Технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1-2. Показатели надежности резервуаров приведены в таблице 3.
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВСп-3000 |
РВСп-200 | |
|
Номинальная вместимость, м3 |
3000 |
200 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
РВСп-3000 РВСп-200 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -40 до +40 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
РВСп-3000 |
РВСп-200 | |
|
Средний срок службы, лет, не менее |
20 | |
Знак утверждения типа
нанесен типографским способом на титульный лист технических формуляров резервуаров.
Комплектность
Комплектность резервуаров приведена в таблице 4.
Таблица 4 - Комплектность резервуаров
|
Наименование |
Обозначение |
Количество |
|
Резервуар |
РВСп-3000 |
8 шт. |
|
Резервуар |
РВСп-200 |
2 шт. |
|
Технический формуляр |
- |
10 экз. |
|
Градуировочная таблица |
- |
10 экз. |
Сведения о методах измерений
приведены в разделе 18 «Сведения о методиках (методах) измерений» технического формуляра.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
