Дозаторы весовые дискретного действия FS-T10Е-t
| Номер в ГРСИ РФ: | 97472-26 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "Feige Filling GmbH", Германия |
Дозаторы весовые дискретного действия FS-T10Е-t (далее - дозаторы) предназначены для измерения массы при дозировании жидких веществ.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97472-26 | |||||||||||||||
| Наименование | Дозаторы весовые дискретного действия | |||||||||||||||
| Модель | FS-T10Е-t | |||||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8e974e86-42bd-228b-f769-9a6f406b1b9f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма "Feige Filling GmbH", ГЕРМАНИЯ, Rögen 6a P.O. Box 1161 D-23831 Bad Oldesloe
Поверка
| Методика поверки / информация о поверке |
МП 125-241-2025 Государственная система обеспечения единства измерений. Дозаторы весовые дискретного действия FS-T10Е-t. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97472-26: Описание типа
2026-97472-26.pdf
|
Скачать | 184.8 КБ | |
|
97472-26: Методика поверки
МП 125-241-2025
2026-mp97472-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Дозаторы весовые дискретного действия FS-T10E-t (далее - дозаторы) предназначены для измерения массы при дозировании жидких веществ.
Описание
Принцип действия дозаторов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее - АЦП) и отображением значения дозируемого вещества в единицах массы в системе управления.
Конструктивно дозатор состоит из металлической рамы, на которой закреплены питатель: наливная труба с клапаном дозирования; грузоприемное устройство для взвешивания тары до и после заполнения и системы управления. Дозатор применяется для розлива в бочки. Тип заполнения - сверху.
Грузоприёмное устройство выполнено на одном тензорезисторном датчике, оснащено цепным транспортером, пневматическим подъемом.
Система управления дозаторов оснащена сенсорным дисплеем. Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния дозатора, режима работы и исправности узлов;
- задание номинальной массы дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемного устройства;
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- автоматическое прекращение работы в случае возникновения аварийных ситуаций;
- представление результатов дозирования и передача измерительной информации на внешние электронные устройства с помощью интерфейсов: RS232, 20мА, Ethernet.
К данному типу относятся дозаторы, установленные на предприятии Филиал ООО «ЛЛК-Интернешнл» «Тебойл-СМ», г. Торжок. Тип станций розлива 84.1-V-CAn.
- Станция E1, дозаторы весовые дискретного действия FS-T10E-t, серийные номера 2104987-W1, 2104987-W2, применяются для розлива моторных масел в бочки 200 литров;
- Станция E2, дозаторы весовые дискретного действия FS-T10E-t, серийные номера 2104988-W1, 2104988-W2, применяются для розлива моторных масел в бочки 200 и 60 литров.
Система управления обеспечивает следующий режим работы дозаторов:
- Станция E1 - бочка, объемом 200 литров поступает на дозатор 2104987-W1, где, по установленному заданию, происходит налив части заданной массы дозы, затем бочка автоматически перемещается на дозатор, серийный номер 2104987-W2, где производится заполнение бочки до заданной массы дозы;
- Станция E2 в том же режиме производит налив бочек, емкостью 60 и 200 литров.
Маркировочная табличка с серийным номером расположена на грузоприемном устройстве и на системе управления. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на дозаторы и пломбирование дозаторов не предусмотрено.
Общий вид дозаторов представлен на рисунке 1. Внешний вид системы управления представлен на рисунке 2. Место нанесения серийного номера на дозаторы представлено на рисунке 3.

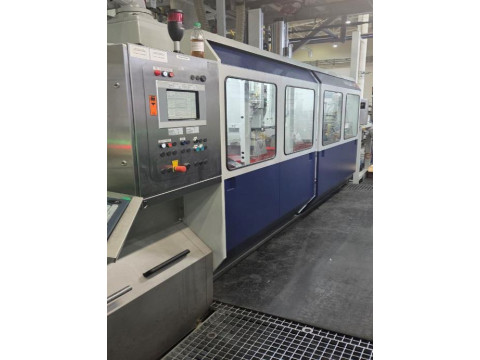

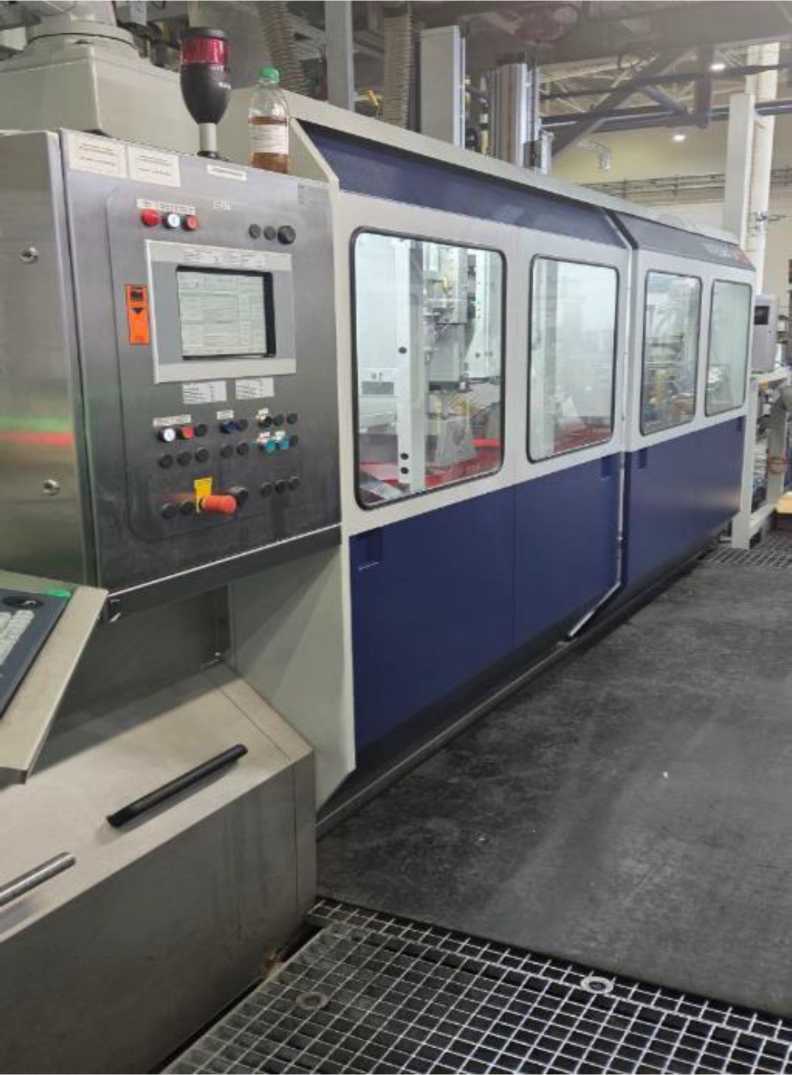

Рисунок 1 - Общий вид дозаторов весовых дискретного действия FS-T10E-t

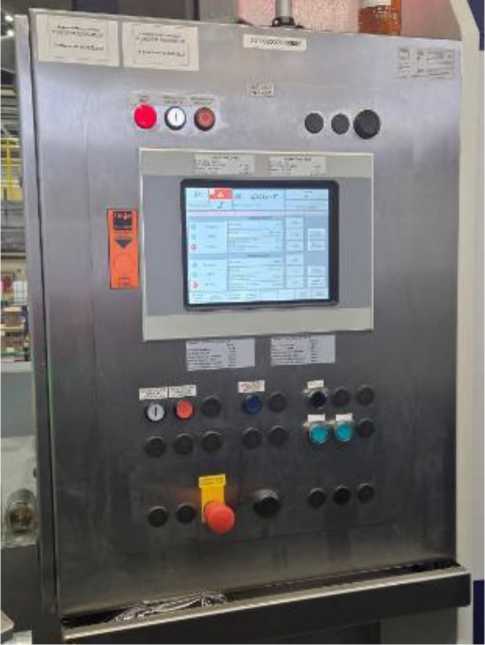

Рисунок 2 - Внешний вид системы управления дозаторов весовых дискретного действия
FS-T10E-t
Рисунок 3 - Место нанесения серийного номера на дозаторы весовые дискретного действия FS-T10E-t
Место нанесения серийного номера
Программное обеспечение
Система управления дозатора оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении системы управления. Идентификационные данные ПО приведены в таблице 1.
Основные функции ПО: обработка сигнала с тензорезисторных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей и передача на внешние электронные устройства.
ПО заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
STFill E |
|
Номер версии (идентификационный номер) ПО |
V2.73 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
|
Таблица 2 - Метрологические характе |
ристики | |
|
Наименование характеристики |
Значение для модели | |
|
Серийные номера 2104988-W1, 2104988-W2 |
Серийные номера 2104987-W1, 2104987-W2 | |
|
Цена деления шкалы, кг |
0,02/0,1 |
0,1 |
|
Наименьший предел (Min), кг |
20 |
100 |
|
Наибольший предел (Max), кг |
60/300 |
300 |
|
Номинальная минимальная доза (Minfill), кг |
30/100 |
100 |
|
Номинальная максимальная доза (Maxfill), кг |
200 |
200 |
|
Максимальное допускаемое относительное отклонение массы каждой дозы от среднего значения (MPD)1) при первичной поверке (в эксплуатации), % |
±0,16 (±0,2) | |
|
Максимальная допускаемая относительная погрешность заданного значения (MPSE)1), % |
±0,05 | |
|
Диапазон компенсирования массы тары, кг |
от 0 до Max | |
|
1) Для массы дозы от Minfill до Maxfill. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
1350 |
|
- длина |
3350 |
|
- высота |
3600 |
|
Масса, кг, не более |
2600 |
|
Потребляемая мощность, В^А, не более |
6500 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380±15 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +35 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Дозатор весовой дискретного действия |
FS-T10E-t |
1 шт. |
|
2 Программное обеспечение |
STFill E |
1 шт. |
|
3 Руководство по эксплуатации |
- |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации на станцию розлива, раздел 3.2.3 и раздел 4.8.6.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация Feige Filling GmbH, Германия
