Газоанализаторы лазерные LA300
| Номер в ГРСИ РФ: | 97474-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ |
Газоанализаторы лазерные LA300 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода, оксида углерода, диоксида углерода, сероводорода, хлороводорода, аммиака, ацетилена и метана в технологических газовых средах, отходящих дымовых газах, в атмосферном воздухе, а также промышленных выбросах в атмосферу.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97474-26 | ||||||||||||||||||||||||
| Действует | по 22.01.2031 | ||||||||||||||||||||||||
| Наименование | Газоанализаторы лазерные | ||||||||||||||||||||||||
| Модель | LA300 | ||||||||||||||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6d440123-96dc-93aa-3d35-2c0d616da3b3 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ, 61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1262-205-2025 Государственная система обеспечения единства измерений. Газоанализаторы лазерные LA300. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97474-26: Описание типа
2026-97474-26.pdf
|
Скачать | 145.2 КБ | |
|
97474-26: Методика поверки
РТ-МП-1262-205-2025
2026-mp97474-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Газоанализаторы лазерные LA300 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода, оксида углерода, диоксида углерода, сероводорода, хлороводорода, аммиака, ацетилена и метана в технологических газовых средах, отходящих дымовых газах, в атмосферном воздухе, а также промышленных выбросах в атмосферу.
Описание
Принцип действия газоанализаторов основан на измерении интенсивности ИК-излучения, поглощенного анализируемым газом, и последующем вычислении содержания данного газа с учетом градуировочной характеристики, а также текущих значений давления и температуры анализируемой среды. В газоанализаторах использована технология диодно-лазерной абсорбционной спектроскопии (TDLAS). Источник излучения - диодный лазер.
В газоанализаторах реализован принцип «одноволновой спектроскопии». Для конкретной аналитической среды устанавливается линия селективной абсорбции целевого газа, которая сканируется диодным лазером. После коллимации лазерный луч от блока передатчика с источником излучения проходит через анализируемую газовую среду и поступает в блок приемника на противоположной стороне трубы, где через систему фокусирующих линз переходит в детектор для проведения измерений.
Конструктивно газоанализаторы состоят из блока передатчика с источником излучения и блока приемника, которые устанавливают с двух разных сторон дымовой трубы или технологической линии. Газоанализаторы оснащены дисплеем, клавишами управления прибором, токовым выходом от 4 до 20 мА и интерфейсом RS485.
Газоанализаторы поставляют с блоком питания, который преобразовывает переменный ток сети питания 220 В в постоянный ток 24 В. Для процессов градуировки и поверки в комплект газоанализаторов входят градуировочная трубка и устройство для продувки.
При выпуске из производства газоанализаторы настраивают на анализ одного газа и градуируют с использованием газонаполненной ячейки. Градуировочные характеристики рекомендуется контролировать 1 раз в 6 месяцев.
Заводские номера газоанализаторов состоят из арабских цифр, которые могут быть скомбинированы с буквами латинского алфавита, и нанесены методом лазерной печати на две идентичные идентификационные таблички, расположенные на корпусах блока приемника и блока передатчика.
Нанесение знака поверки на газоанализаторы не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

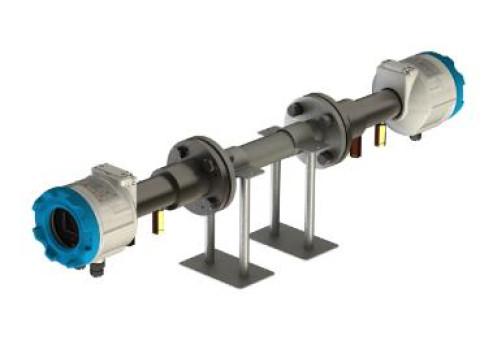

Общий вид газоанализаторов с местами нанесения идентификационных табличек представлен на рисунке 1.
Идентификационная табличка (шильд) с местами нанесения заводского номера и знака утверждения типа приведена на рисунке 2.
Места нанесения

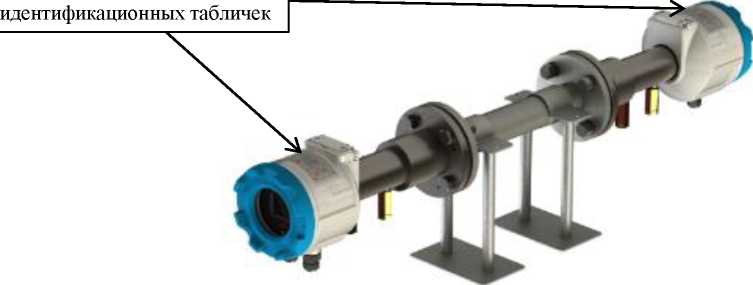

Рисунок 1 - Общий вид газоанализаторов (блок передатчика и блок приемника, смонтированные на испытательном стенде)
<ги> Газоанализатор лазерный LA300
|
Модмь |
LA300 |
Температура огрушошей среди |
-20~ 60°С |
|
Зиадсюй номер |
10608262038 |
Истгсш шиши |
220V AC/24VDC |
|
Д«га производим |
13.05.2024 |
Вьлодяо* сини |
4~20шА |
|
Двшю1 HlMCpCHHl |
0-1% |
Апрелей смый компонент |
02 |
|
Мчи>1я> трингвдлнггы |
1Ех db I1CT6 Gb X. |
Ex tb ШСТ80°С DbX | |
Открывать крышку под напряжением запрещено
Г П Г Chongqing Chuanyi Analyzer Со., Ltd, Китай f НI No. 61, Middle Section of Huangshan Avenue, ■ IK Gao Xin Yuan, Northern New Area, Chongqing, P.R.C.
Рисунок 2 - Идентификационная табличка (шильд)
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки результатов измерения, управления газоанализатором, считывания, отображения и передачи данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики газоанализатора учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LA300_DZF |
|
Номер версии (идентификационный номер) ПО, не ниже |
V20250401 |
Технические характеристики
Таблица 2 - Метрологические характеристики газоанализаторов
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности, % |
|
O2 |
от 0 % до 1 % |
±4 |
|
от 0 % до 5 % |
±3 | |
|
от 0 % до 10 % |
±3 | |
|
от 0 % до 25 % |
±3 | |
|
от 0 % до 100 % |
±2 | |
|
СО, CO2 |
от 0 до 1000 млн-1 |
±5 |
|
от 0 до 2000 млн-1 |
±4 | |
|
от 0 до 5000 млн-1 |
±4 | |
|
от 0 % до 1 % |
±4 | |
|
от 0 % до 5 % |
±3 | |
|
от 0 % до 10 % |
±3 | |
|
от 0 % до 50 % |
±2 | |
|
от 0 % до 100 % |
±2 | |
|
H2S |
от 0 до 2000 млн-1 |
±5 |
|
от 0 до 5000 млн-1 |
±5 | |
|
от 0 % до 5 % |
±5 | |
|
HCl |
от 0 до 50 млн-1 |
±8 |
|
от 0 до 100 млн-1 |
±8 | |
|
от 0 до 200 млн-1 |
±5 | |
|
от 0 до 1000 млн-1 |
±5 | |
|
от 0 % до 1 % |
±3 | |
|
NH3 |
от 0 до 20 млн-1 |
±8 |
|
от 0 до 50 млн-1 |
±8 | |
|
от 0 до 100 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±5 | |
|
от 0 % до 1 % |
±5 | |
|
от 0 % до 10 % |
±5 | |
|
от 0 % до 20 % |
±5 | |
|
от 0 % до 30 % |
±4 | |
|
C2H2 |
от 0 до 1000 млн-1 |
±5 |
|
от 0 до 2000 млн-1 |
±4 | |
|
от 0 до 5000 млн-1 |
±4 | |
|
от 0 % до 1 % |
±4 | |
|
от 0 % до 5 % |
±3 | |
|
от 0 % до 10 % |
±3 | |
|
от 0 % до 20 % |
±3 | |
|
от 0 % до 30 % |
±3 | |
|
CH4 |
от 0 до 2000 млн-1 |
±4 |
|
от 0 до 5000 млн-1 |
±4 | |
|
от 0 % до 1 % |
±4 | |
|
от 0 % до 5 % |
±3 | |
|
от 0 % до 10 % |
±3 | |
|
от 0 % до 50 % |
±2 | |
|
от 0 % до 100 % |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (блок передатчика, блок приемника) (Ш*В*Г), мм, не более |
387x165x165 |
|
Масса, кг, не более |
27 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации), %, не более - атмосферное давление, кПа |
от -20 до +60 90 от 84 до 106,7 |
|
Напряжение питания постоянного тока, В |
24 |
|
Максимальная потребляемая мощность, Вт |
50 |
|
Выходной сигнал: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS485 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
87600 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на идентификационную табличку методом лазерной печати.
Комплектность
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор лазерный LA300 |
_ |
1 шт. |
|
Блок питания |
_ |
1 шт. |
|
Градуировочная трубка |
_ |
1 шт. |
|
Устройство для продувки |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в главе 6 «Использование, эксплуатация и техническое обслуживание прибора» документа «Газоанализатор лазерный LA300. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Стандарт предприятия Chongqing Chuanyi Analyzer Co., Ltd., Китай
Другие Газоанализаторы
