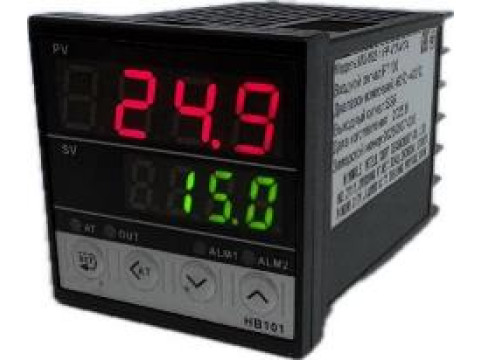

Измерители-регуляторы температуры MU-89X
| Номер в ГРСИ РФ: | 97475-26 |
|---|---|
| Производитель / заявитель: | «MINMILE INTELLIGENT TECHNOLOGY CO., LTD», КИТАЙ |
Измерители-регуляторы температуры MU-89X (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в различные выходные управляющие сигналы для автоматического регулирования температуры.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97475-26 | |||||||||||||||||||||
| Действует | по 22.01.2031 | |||||||||||||||||||||
| Наименование | Измерители-регуляторы температуры | |||||||||||||||||||||
| Модель | MU-89X | |||||||||||||||||||||
| Модификации |
MU-892-1 MU-892-2 MU-893-1 MU-893-2 |
|||||||||||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 606b0598-ede8-cc46-fdcb-0800b29417b3 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
«MINMILE INTELLIGENT TECHNOLOGY CO., LTD», КИТАЙ, No.2111, Xinxing first Road, Zhongdai Street, Pinghu City, Jiaxing City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1464-207-2025 Государственная система обеспечения единства измерений. Измерители-регуляторы температуры MU-89X. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97475-26: Описание типа
2026-97475-26.pdf
|
Скачать | 134.8 КБ | |
|
97475-26: Методика поверки
РТ-МП-1464-207-2025
2026-mp97475-26.pdf
|
Скачать | 931.8 КБ |
Описание типа
Назначение
Измерители-регуляторы температуры MU-89X (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в различные выходные управляющие сигналы для автоматического регулирования температуры.
Описание
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов термопреобразователей сопротивления в цифровую форму с помощью аналогоцифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.
Измерители выпускаются в следующих модификациях: MU-892-1, MU-892-2, MU-893-1, MU-893-2. Модификации отличаются друг от друга габаритными размерами и типами выходных управляющих сигналов.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов от термопреобразователей сопротивления, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены дисплей со светодиодной индикацией и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления предназначены для настройки целевых параметров, режимов работы сигнализации и выходных управляющих сигналов. В качестве выходных сигналов могут быть предустановлены твердотельное реле (SSR), релейный выход или непрерывный токовый выход с сигналом от 4 до 20 мА.
Заводской номер измерителей в виде цифрового обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса при помощи наклейки.
Общий вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
место нанесения заводского номера
MU-892-1
MU-892-2
место нанесения заводского номера
MU-893-2
MU-893-1

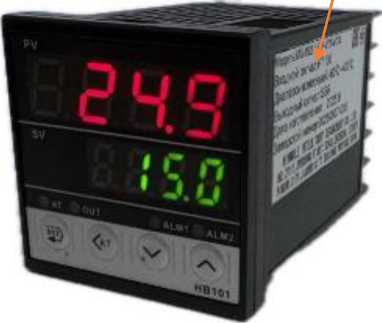

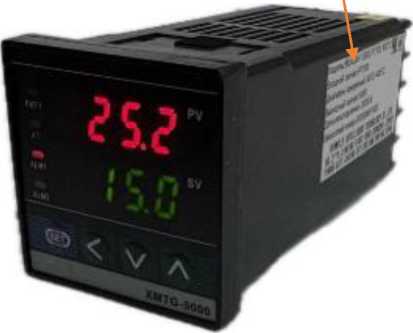

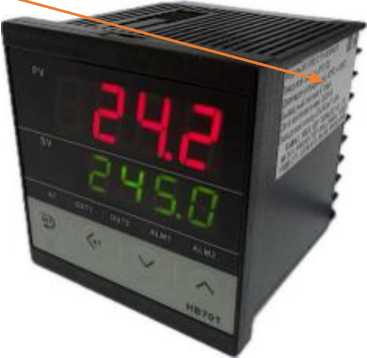

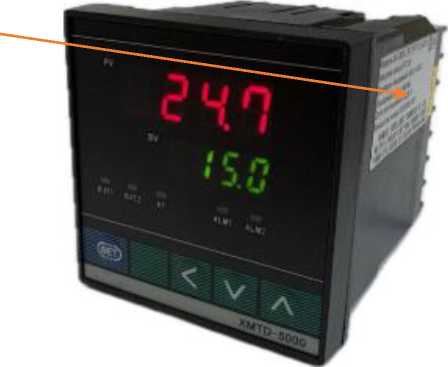

Рисунок 1 - Общий вид измерителей различных модификаций с указанием места нанесения заводского номера
Пломбирование измерителей не предусмотрено. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в постоянном запоминающем устройстве, размещенном внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения - недоступны.
Технические характеристики
Метрологические и технические характеристики измерителей-регуляторов
температуры MU-89X приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики_________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры (от термопреобразователя сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009), °С |
от -60 до +400 |
|
Пределы допускаемой погрешности измерений температуры, приведенной к диапазону измерений, % |
±1 |
|
Значение единицы младшего разряда, °С |
0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного и постоянного тока, В для MU-892 - напряжение переменного тока, В |
от 100 до 240 |
|
для MU-893 |
220 ± 22 |
|
- частота переменного тока, Гц |
50/60 |
|
Габаритные размеры корпуса измерителя, мм, не более - MU-892-1 |
48x48x78 |
|
- MU-892-2 |
72x72x78 |
|
- MU-893-1 |
48x48x107 |
|
- MU-893-2 |
72x72x91 |
|
Масса измерителя, г, не более - MU-892 |
200 |
|
- MU-893 |
300 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
85 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
440000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор температуры |
MU-89X (модификация в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
«Стандарт предприятия. Измерители-регуляторы температуры MU-89X», «MINMILE INTELLIGENT TECHNOLOGY CO., LTD», Китай
