Осциллографы цифровые запоминающие VESNA OVS
| Номер в ГРСИ РФ: | 97479-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Осциллографы цифровые запоминающие VESNA OVS (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов, напряжения и силы переменного и постоянного тока, сопротивления постоянного тока и электрической емкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97479-26 | |||||||||
| Действует | по 22.01.2031 | |||||||||
| Наименование | Осциллографы цифровые запоминающие | |||||||||
| Модель | VESNA OVS | |||||||||
| Модификации |
OVS1-401 OVS1-402 OVS1-401М OVS1-402М OVS3-402 OVS3-403 OVS3-405 OVS6-803 OVS6-805 OVS6-810 |
|||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6214eff7-f658-18ff-4267-c375e13375a6 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Dalian AMN Technology Co., Ltd., КИТАЙ, Room 816, Free Trade Building, Dalian Bonded Zone, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1822-441-2025 Государственная система обеспечения единства измерений. Осциллографы цифровые запоминающие VESNA OVS. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97479-26: Описание типа
2026-97479-26.pdf
|
Скачать | 328 КБ | |
|
97479-26: Методика поверки
РТ-МП-1822-441-2025
2026-mp97479-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Осциллографы цифровые запоминающие VESNA OVS (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов, напряжения и силы переменного и постоянного тока, сопротивления постоянного тока и электрической емкости.
Описание
К настоящему типу средств измерений относятся осциллографы в следующих исполнениях:
- VESNA OVS1: модификации OVS1-401; OVS1-402; OVS1-401M; OVS1-402M;
- VESNA OVS3: модификации OVS3-402; OVS3-403; OVS3-405;
- VESNA OVS6: модификации OVS6-803; OVS6-805; OVS6-810.
Исполнения отличаются друг от друга конструкцией. Модификации отличаются друг от друга полосой пропускания и количеством каналов. Модификации OVS1-401M и OVS1-402M имеют встроенный мультиметр.
Конструктивно осциллографы выполнены в двух исполнениях: в виде настольного лабораторного прибора (модификации OVS3-402; OVS3-403; OVS3-405; OVS6-803; OVS6-805; OVS6-810) и в виде портативного прибора (модификации OVS1-401; OVS1-402; OVS1-401M; OVS1-402M).
На передней панели осциллографов расположены органы управления, жидкокристаллический дисплей, разъемы измерительных каналов. На задней панели осциллографов расположены: разъем для подключения питания, интерфейсы USB, HDMI, LAN.
У осциллографов модификаций OVS3-402; OVS3-403; OVS3-405 разъем AUX в зависимости от заказа может располагаться либо на передней панели либо на задней.
Питание осциллографов осуществляется от адаптера питания из комплекта поставки.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Управление операциями меню, а также задание рабочих параметров осциллографов производится с помощью жидкокристаллического экрана с сенсорным управлением, расположенного на передней панели, и/или механическими органами управления в зависимости от исполнения осциллографа.
Осциллографы выпускаются под торговой маркой VESNA.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, в формате цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на задней панели корпуса.
Общий вид осциллографов представлен на рисунках 1-10. Корпус осциллографов выполнен из ударопрочного пластика, цвет которого может изменяться в зависимости от партии или заказа.

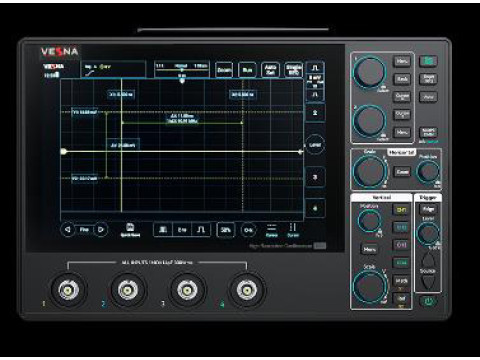

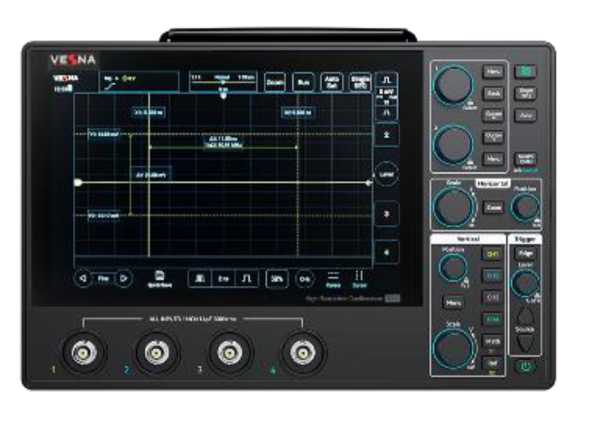

Рисунок 1 - Общий вид модификаций OVS1-401, OVS1-402

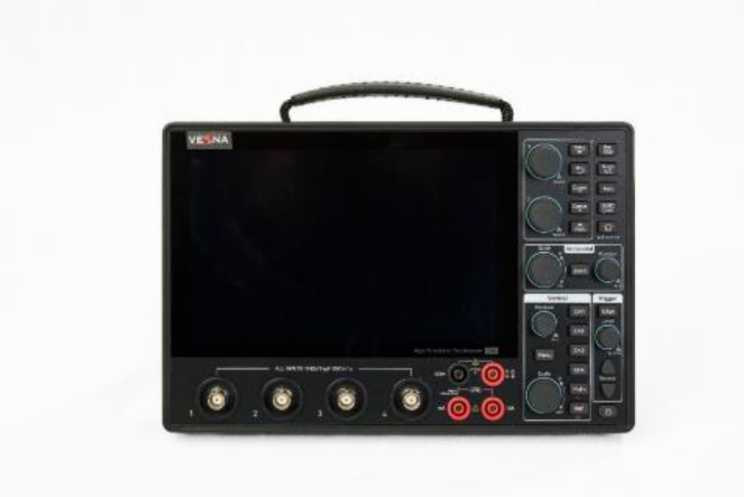

Рисунок 2 - Общий вид модификаций OVS1-401M, OVS1-402M

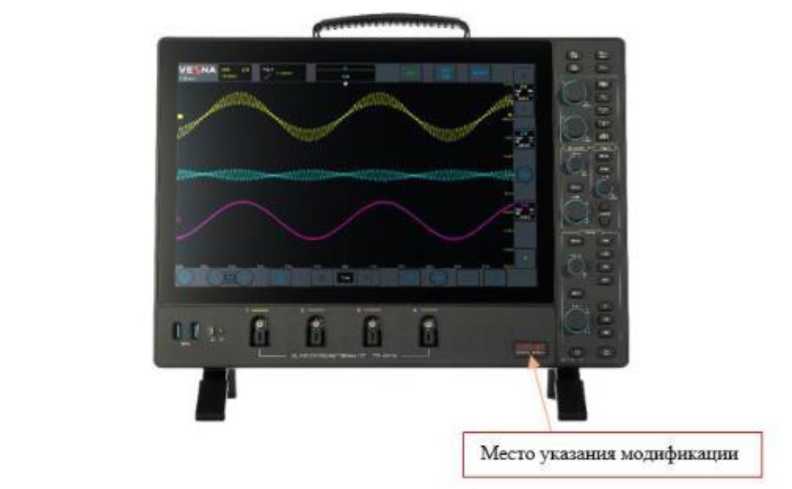

Рисунок 3 - Общий вид модификаций OVS3-402; OVS3-403; OVS3-405 с разъемом AUX на задней панели

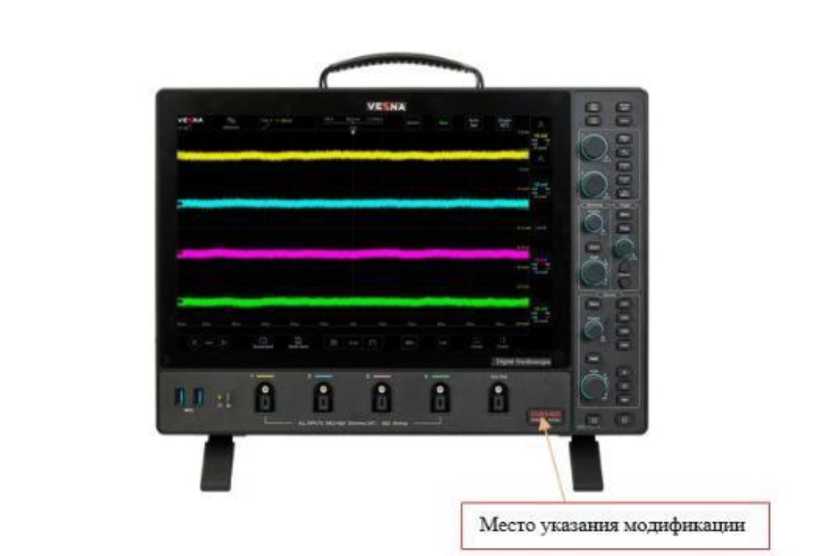

Рисунок 4 - Общий вид модификаций OVS3-402; OVS3-403; OVS3-405 c разъемом AUX на передней панели

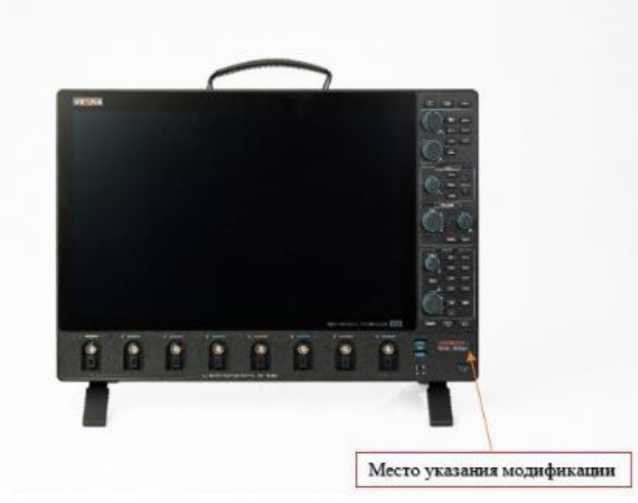

Рисунок 5 - Общий вид модификаций OVS6-803; OVS6-805; OVS6-810

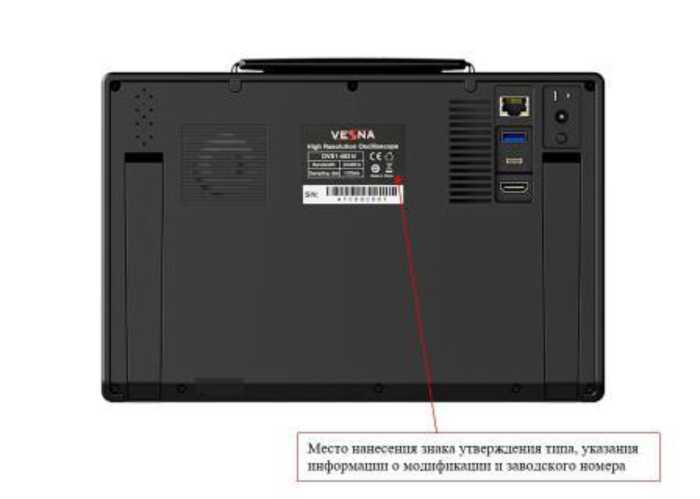

Рисунок 6 - Вид задней панели модификаций OVS1-401M; OVS1-402M

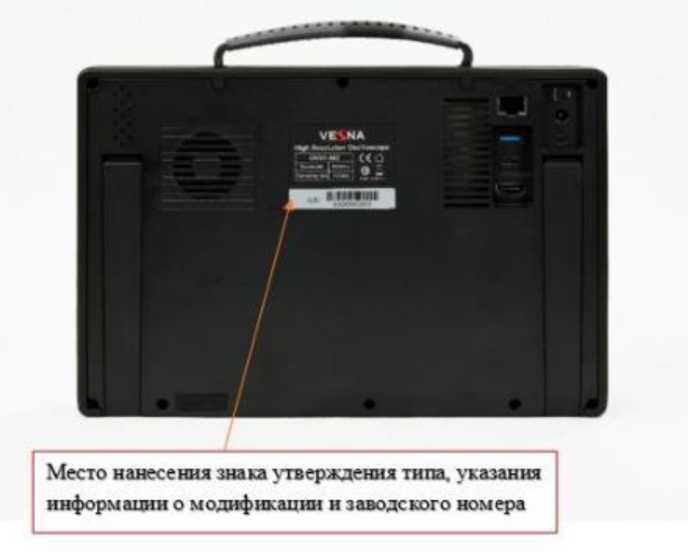

Рисунок 7 - Вид задней панели модификаций OVS1-401; OVS1-402

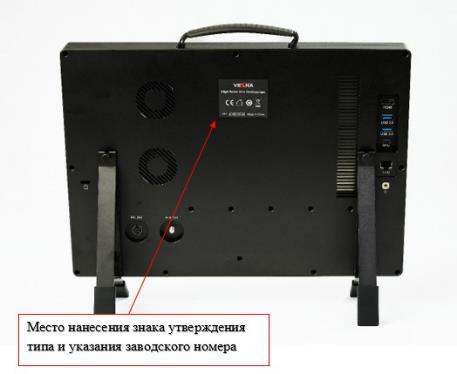

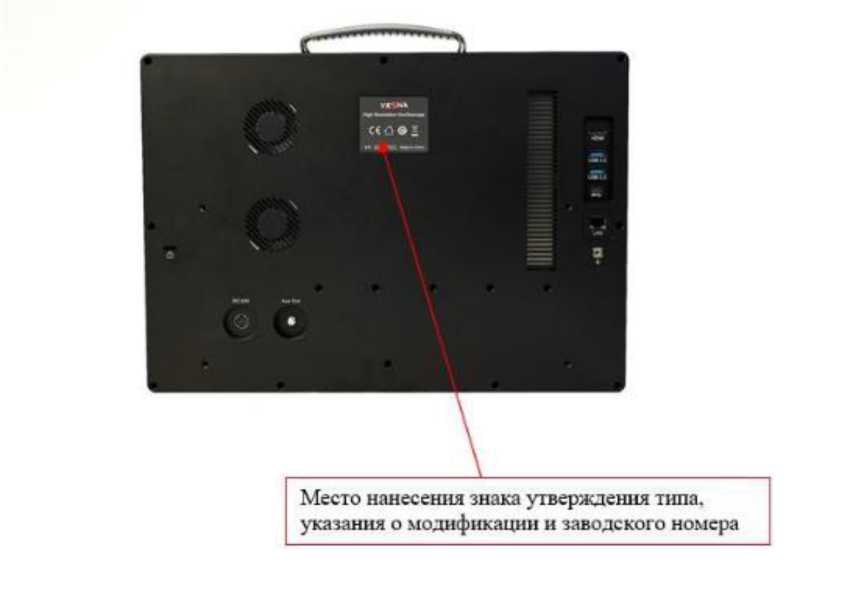

Рисунок 8 - Вид задней панели модификаций OVS3-402; OVS3-403; OVS3-405 с разъемом AUX на задней панели
Рисунок 9 - Вид задней панели модификаций OVS3-402; OVS3-403; OVS3-405 с разъемом AUX на передней панели

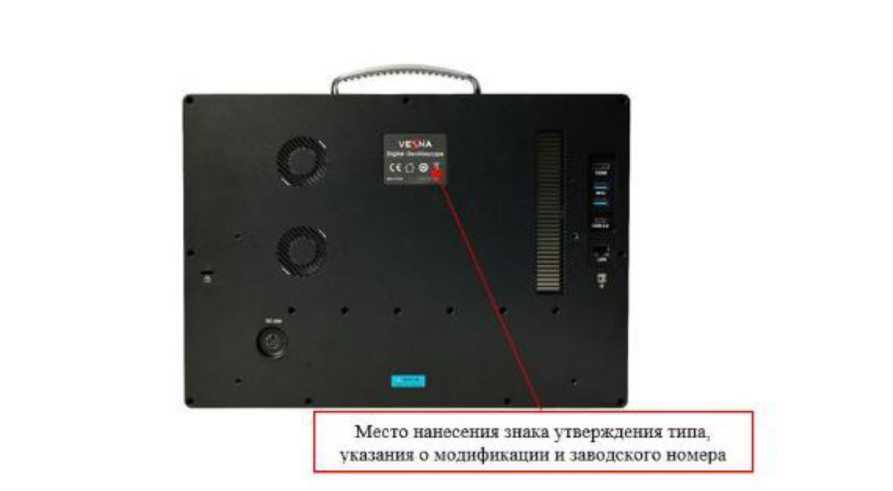

Рисунок 10 - Вид задней панели модификаций OVS6-803; OVS6-805; OVS6-810
Программное обеспечение
Осциллографы работают под управлением встроенного программного обеспечения «Vesna OVS firmware». Программное обеспечение «VESNA OVS firmware» предназначено для управления режимами работы осциллографа, обработки измерительных сигналов, управления его работой в процессе проведения измерений, отображения хода измерений. Программное обеспечение предназначено только для работы с осциллографами и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VESNA OVS firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2.1 - Метрологические характеристики исполнения VESNA OVS1
|
Наименование характеристики |
Значение для модификации | |||
|
OVS1-401 |
OVS1-402 |
OVS1-401M |
OVS1-402M | |
|
Входное сопротивление, Ом |
1-106 |
1-1 |
Ю6 | |
|
Полоса пропускания, МГц |
от 0 до 100 |
от 0 до 200 |
от 0 до 100 |
от 0 до 200 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,75 |
3,5 |
1,75 |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 1 •IO-3 до 10 |
от 1-10-3 до 10 | ||
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % |
±2 |
±2 | ||
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 2-10’9 до 1-103 |
от 2 -10-9 до 1-103 | ||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,002 |
±0,002 | ||
Таблица 2.2 - Метрологические характеристики исполнения OVS1-401M, OVS1-402M в режиме мультиметра
|
Наименование характеристики |
Верхний предел измерений |
Значение единицы младшего разряда |
Пределы допускаемой относительной погрешности измерений |
|
Измерение напряжения постоянного тока |
20,00 мВ |
0,01 мВ |
±0,1 % |
|
200,00 мВ | |||
|
2,0000 В |
0,1 мВ |
±0,05 % | |
|
20,000 В |
1,0 мВ | ||
|
200,00 В |
0,01 В | ||
|
1000,0 В |
0,1 В | ||
|
Измерение напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц) |
20,00 мВ |
0,01 мВ |
±0,5 % |
|
200,00 мВ | |||
|
2,0000 В |
0,1 мВ | ||
|
20,000 В |
1 мВ | ||
|
200,00 В |
0,01 В | ||
|
750,0 В |
0,1 В |
±1 % | |
|
Измерение силы постоянного тока |
20,00 мА |
- |
±0,5 % |
|
200,00 мА | |||
|
2,00 А |
10 мкА | ||
|
10,000 А |
1 мА | ||
|
Измерение силы переменного тока |
20,00 мА |
- |
±0,8 % |
|
200,00 мА | |||
|
2,00 А |
10 мкА | ||
|
10,000 А |
1 мА | ||
|
Измерение электрического сопротивления постоянного тока |
200,00 Ом |
0,01 Ом |
±0,5 % |
|
2,0000 кОм |
0,1 Ом |
±0,2 % | |
|
20,000 кОм |
1 Ом | ||
|
200,00 кОм |
10 Ом | ||
|
2,0000 МОм |
0,1 кОм |
±1 % | |
|
20,000 МОм |
1 кОм | ||
|
100,00 МОм |
0,1 МОм |
±5 % | |
|
Измерение электрической емкости |
10 нФ |
1 пФ |
±5 % |
|
1 мФ |
10 пФ |
±2 % | |
|
100 мФ |
0,1 нФ |
±5 % |
Таблица 2.3 - Метрологические характеристики исполнения VESNA OVS3
|
Наименование характеристики |
Значение для модис |
)икации | |
|
OVS3-402 |
OVS3-403 |
OVS3-405 | |
|
Входное сопротивление, Ом |
1-106/50 | ||
|
Полоса пропускания, МГц |
от 0 до 250 |
от 0 до 350 |
от 0 до 500 |
|
Время нарастания переходной характеристики, нс, не более |
1,4 |
1 |
0,7 |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 1 •IO-3 до 10 (1 МОм) от 1 •10-3 до 1 (50 Ом) | ||
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % - при Ко < 2мВ/дел - при Ко > 5мВ/дел |
±2 ±3 | ||
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 1-10’9 до 1-103 | ||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,002 | ||
Таблица 2.4 - Метрологические характеристики исполнения VESNA OVS6
|
Наименование характеристики |
Значение для модификации | ||
|
OVS6-803 |
OVS6-805 |
OVS6-810 | |
|
Входное сопротивление, Ом |
1-106/50 | ||
|
Полоса пропускания, МГц |
от 0 до 350 |
от 0 до 500 |
от 0 до 1000 |
|
Время нарастания переходной характеристики, нс, не более |
1 |
0,7 |
0,4 |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 1 •10-3 до 5 (1 от 1 •Ю-3 до 0,5 |
МОм) (50 Ом) | |
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения кГц, % |
±2 | ||
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 2 •Ю-10 до 1-103 | ||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,002 | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, шт. | |
|
- модификации OVS6-803, OVS6-805, OVS6-810 |
8 |
|
- все остальные модификации |
4 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более | |
|
- модификации OVS1-401, OVS1-402, OVS1-401M, OVS1-402M |
265x174x31 |
|
- модификации OVS3-402, OVS3-403, OVS3-405 |
400x280x36 |
|
- модификации OVS6-803, OVS6-805, OVS6-810 |
443x307x35 |
|
Масса, кг, не более | |
|
- модификации OVS1-401, OVS1-402, OVS1-401M, OVS1-402M |
1,73 |
|
- модификации OVS3-402, OVS3-403, OVS3-405 |
4,3 |
|
- модификации OVS6-803, OVS6-805, OVS6-810 |
5,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % |
от 20 до 30 от 20 до 80 |
Знак утверждения типа
наносится методом наклейки на заднюю панель осциллографов в местах, указанных на рисунках 6 - 10, и на титульный лист руководства по эксплуатации - типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
VESNA OVS |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Руководство по эксплуатации |
VESNA OVS1 РЭ, VESNA OVS3 РЭ, VESNA OVS6 РЭ** |
1 экз. |
|
Пассивный BNC-пробник |
- |
4 или 8 шт.* |
|
Кейс |
- |
По запросу. |
|
*-для модификации OVS6-803, OVS6-805, OVS6-810 -8 шт., все остальные модификации -4 шт. **-в соответствии с модификацией | ||
Сведения о методах измерений
приведены в главе 2 «Краткое руководство пользователя осциллографа» руководства по эксплуатации VESNA OVS1 РЭ; главе 2 «Краткое руководство пользователя осциллографа» руководства по эксплуатации VESNA OVS3 РЭ; главе 2 «Краткое руководство пользователя осциллографа» руководства по эксплуатации VESNA OVS6 РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3463 Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения
Приказ Росстандарта от 26.09.2022 № 2360 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 28.07.2023 № 1520 Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 18.08.2023 № 1706 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А
Приказ Росстандарта от 17.03.2022 № 668 Об утверждении Государственной поверочной схемы для средств измерений силы переменного тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Стандарт предприятия «Осциллографы цифровые запоминающие VESNA OVS»
