Стенд измерительный тормозной роликовый RBTB (Roll&Brake test bench)
| Номер в ГРСИ РФ: | 97482-26 |
|---|---|
| Производитель / заявитель: | Фирма "FORI AUTOMATION", Корея |
Стенд измерительный тормозной роликовый RBTB (Roll&Brake Test bench) (далее -стенд) предназначен для измерений тангенциальной составляющей силы, возникающей на поверхности ходовых роликов при взаимодействии роликов с колесами автомобиля, воспроизведения частоты вращения роликов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97482-26 | ||||||
| Наименование | Стенд измерительный тормозной роликовый | ||||||
| Модель | RBTB (Roll&Brake test bench) | ||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9c8c3c72-9a73-ab5e-0fc7-f28c94d74dc5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
"FORI KOREA LTD.", КОРЕЯ, РЕСПУБЛИКА, 25, MTV26-ro 20beon-gil, Si-heung-si, Gyeonggi-do
Поверка
| Методика поверки / информация о поверке |
МП АПМ 08-25 Государственная система обеспечения единства измерений. Стенд измерительный тормозной роликовый RBTB (Roll&Brake test bench). Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97482-26: Описание типа
2026-97482-26.pdf
|
Скачать | 274.4 КБ | |
|
97482-26: Методика поверки
МП АПМ 08-25
2026-mp97482-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Стенд измерительный тормозной роликовый RBTB (Roll&Brake Test bench) (далее -стенд) предназначен для измерений тангенциальной составляющей силы, возникающей на поверхности ходовых роликов при взаимодействии роликов с колесами автомобиля, воспроизведения частоты вращения роликов.
Описание
Принцип действия стенда основан на обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют пары опорных роликов, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.
Основными компонентами измерительной схемы стендов являются асинхронные двигатели переменного трехфазного тока с векторным регулированием. В процессе регулирования происходит непрерывный процесс измерения количества электрической энергии, отбираемой у питающей сети или возвращаемой в эту сеть. При помощи преобразователя частоты двигатели в индивидуальном порядке автоматически переключаются на моторный («приводной») или генераторный («тормозящий») режим. При этом промежуточный контур постоянного тока обеспечивает обмен энергией между «приводными» и «тормозящими» режимами работы двигателей стенда.
Воспроизведение частоты вращения роликов стенда производится установленными на роликах двигателями. Сигналы от вращения инкрементных энкодеров, установленных на двигателях, передаются в блок обработки и отображения информации.
Для отображения измеряемых величин стенд комплектуются приборной стойкой, включающей в себя управляющую электронику, компьютер с монитором, клавиатуру и компьютерную мышь.
Конструктивно стенды выполнены из следующих основных агрегатов и узлов: опорное устройство, включающее в себя пары опорных роликов, приборная стойка с пультом управления и компьютером, силовой шкаф.
К средствам измерений данного типа относится стенд измерительный тормозной роликовый RBTB (Roll&Brake test bench), зав. № Р1901.
Пломбирование крепёжных винтов корпуса стенда не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер стенда в буквенно-цифровом формате указывается методом лазерной гравировки на маркировочной табличке, расположенной на силовом шкафу.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид стенда представлен на рисунках 1 - 2, общий вид приборной стойки с пультом управления и компьютером представлен на рисунке 3, общий вид силового шкафа с местом нанесения маркировочной таблички представлен на рисунке 4, общий вид маркировочной таблички представлен на рисунке 5.
Силовой шкаф
Приборная стойка с пультом управления и компьютером

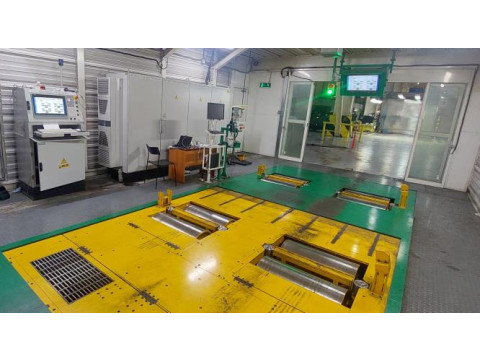

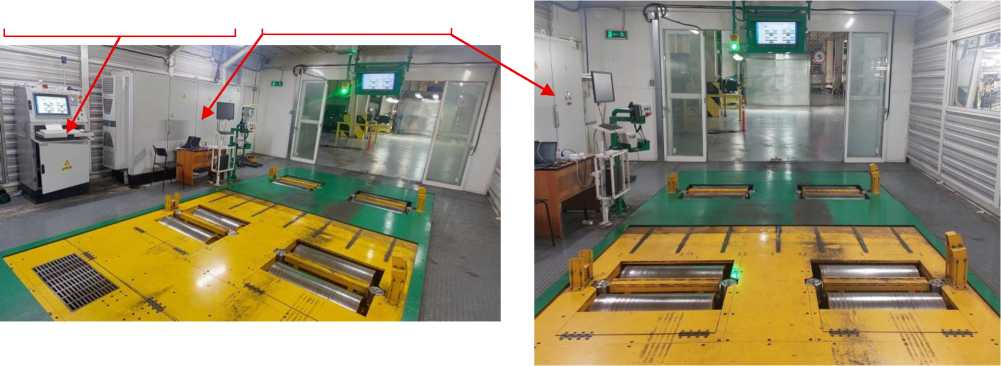

Рисунок 1 - Общий вид стенда

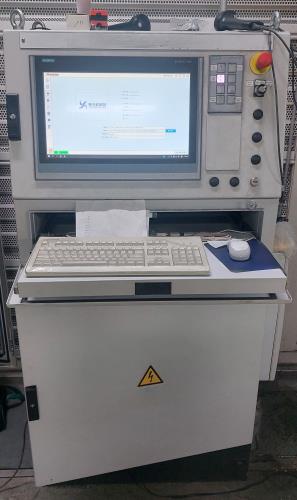

Рисунок 3 - Общий вид приборной стойки с пультом управления и компьютером
Место нанесения маркировочной таблички

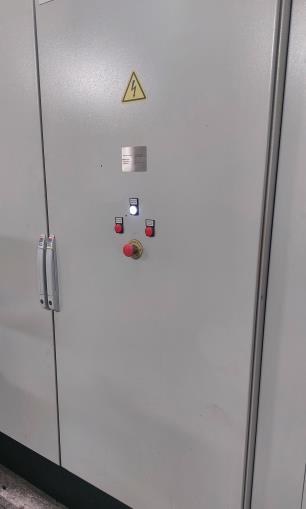

Рисунок 4 - Общий вид силового шкафа с местом нанесения маркировочной таблички

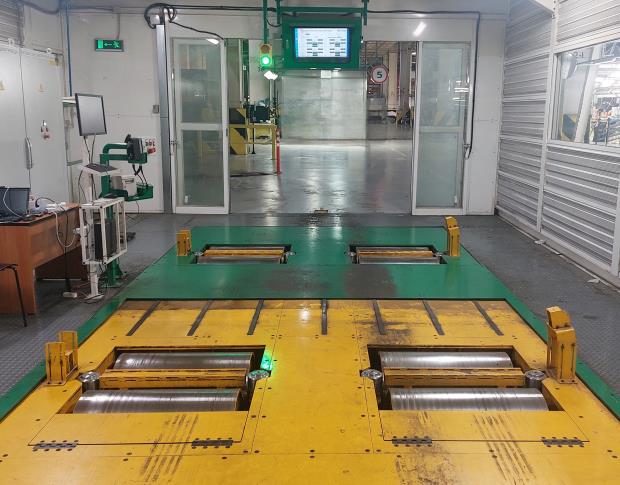

Рисунок 2 - Общий вид стенда
Рисунок 5 - Общий вид маркировочной таблички
Программное обеспечение
Для работы со стендом используется метрологически значимое программное обеспечение (далее - ПО) «ForiBenchControl», устанавливаемое на локальном персональном компьютере для управления стендом, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ForiBenchControl |
|
Номер версии (идентификационный номер ПО) |
V1.X* |
|
Алгоритм вычисления цифрового идентификатора |
- |
|
* - «X» - изменяемая часть версии ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений тангенциальной составляющей силы, прикладываемой к поверхности ходовых роликов, Н |
от 100 до 2400 |
|
Пределы допускаемой относительной погрешности измерений тангенциальной составляющей силы, прикладываемой к поверхности ходовых роликов, % |
±2 |
|
Диапазон воспроизведения частоты вращения роликов, об/мин |
от 20 до 1100 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты вращения роликов, % |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка на ось, кг, не более |
1500 |
|
Диапазон расстояний между осями автомобиля, мм, не менее |
от 2350 до 3200 |
|
Диаметр ходовых роликов, мм |
500±1 |
|
Ширина колеи проверяемого автомобиля, мм |
от 800 до 2400 |
|
Габаритные размеры (ДлинахШиринахВысота), мм |
4500х2785х2300 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность двигателей, кВт |
3х220/38010%15% от 50 до 60 4х37 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Стенд измерительный тормозной роликовый |
RBTB (Roll&Brake test bench) |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект |
|
Калибровочный адаптер |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в: разделе 4.2 «Последовательность операций»; разделе 5.5.2 «Последовательность процедуры испытания»; разделе 5.5.4 «Описание инструкций по последовательности испытаний» документа «Стенд измерительный тормозной роликовый RBTB (Roll&Brake test bench). Руководство по эксплуатации и техническому обслуживанию».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498.
