Дозатор весовой дискретного действия 84.1-Z-10-x
| Номер в ГРСИ РФ: | 97488-26 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "Feige Filling GmbH", Германия |
Дозатор весовой дискретного действия 84.1-Z-10-X (далее - дозатор) предназначен для измерения массы при дозировании нефтяных масел различного назначения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97488-26 | ||||||
| Наименование | Дозатор весовой дискретного действия | ||||||
| Модель | 84.1-Z-10-x | ||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e238b1da-df49-7471-6801-3c3d80be7c2d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Feige Filling GmbH", ГЕРМАНИЯ, Rögen 6a P.O. Box 1161 D-23831 Bad Oldesloe
Поверка
| Методика поверки / информация о поверке |
МП 126-241-2025 Государственная система обеспечения единства измерений. Дозатор весовой дискретного действия 84.1-Z-10-x. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97488-26: Описание типа
2026-97488-26.pdf
|
Скачать | 180.3 КБ | |
|
97488-26: Методика поверки
МП 126-241-2025
2026-mp97488-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Дозатор весовой дискретного действия 84.1-Z-10-X (далее - дозатор) предназначен для измерения массы при дозировании нефтяных масел различного назначения.
Описание
Принцип действия дозаторов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее - АЦП) и отображением значения дозируемого вещества в единицах массы в системе управления.
Конструктивно дозатор состоит из металлической рамы, на которой закреплены питатель: наливная труба с клапаном дозирования; грузоприемное устройство TOLEDO, модель 6303 для взвешивания тары до и после заполнения и системы управления на базе устройства весоизмерительного SIWAREX FTA, модель 7MH4900-2AA01, регистрационный № 15976-05.
Дозатор применяется для розлива нефтяных масел различного назначения в бочки емкостью 200 литров. Тип заполнения - сверху.
Грузоприёмное устройство выполнено на одном тензорезисторном датчике, оснащено цепным транспортером, пневматическим подъемом
Система управления дозаторов оснащена сенсорным дисплеем. Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния дозатора, режима работы и исправности узлов;
- задание номинальной массы дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемного устройства;
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- автоматическое прекращение работы в случае возникновения аварийных ситуаций;
- представление результатов дозирования и передача измерительной информации на внешние электронные устройства с помощью интерфейсов: RS232, 4...20мА, RS485.
К данному типу относится дозатор с серийным номером 8215, установленный на предприятии ООО «ЛЛК - Интернешнл» ТПП, г. Волгоград.
Маркировочная табличка с серийным номером расположена на грузоприемном устройстве и на системе управления. Серийный номер имеет цифровой формат, наносится способом лазерной гравировки на металлическую табличку. Нанесение знака поверки на дозатор и пломбирование дозатора не предусмотрено.
Общий вид дозатора представлен на рисунке 1. Внешний вид системы управления представлен на рисунке 2. Место нанесения серийного номера на дозатор представлено на рисунке 3.

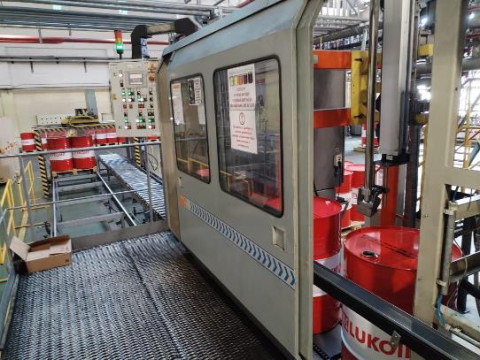

Рисунок 1 - Общий вид дозатора весового дискретного действия 84.1-Z-10-X

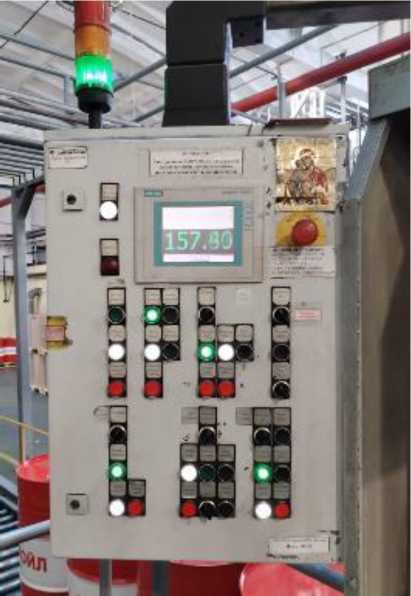

Рисунок 2 - Внешний вид системы управления дозатора весового дискретного действия
84.1-Z-10-x
Место нанесения серийного номера

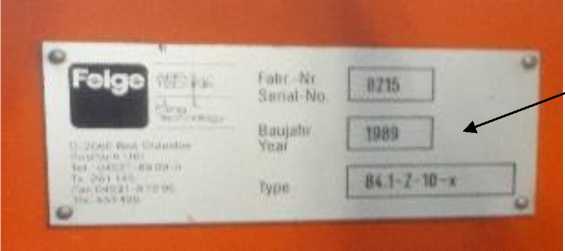

Рисунок 3 - Место нанесения серийного номера на дозатор весовой дискретного действия
84.1-Z-10-x
Программное обеспечение
Дозатор оснащен встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.
ПО заложено в процессе производства и защищено от доступа и изменения паролем, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIWATOOL |
|
Номер версии (идентификационный номер) ПО |
V2.1 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, кг |
0,01 |
|
Наименьший предел (Min), кг |
100 |
|
Наибольший предел (Max), кг |
300 |
|
Номинальная минимальная доза (Minfill), кг |
100 |
|
Номинальная максимальная доза (Maxfill), кг |
200 |
|
Максимальное допускаемое относительное отклонение массы каждой дозы от среднего значения (MPD)1) при первичной поверке (в эксплуатации), % |
±0,16 (±0,2) |
|
Максимальная допускаемая относительная погрешность заданного значения (MPSE)1), % |
±0,05 |
|
Диапазон компенсирования массы тары, кг |
от 0 до Max |
|
1) Для массы дозы от Minfill до Maxfill. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
1640 |
|
- длина |
3600 |
|
- высота |
3650 |
|
Масса, кг, не более |
2600 |
|
Потребляемая мощность, В^А, не более |
6500 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380±15 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +35 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дозатор весовой дискретного действия |
84.1-Z-10-X |
1 шт. |
|
Программное обеспечение |
SIWATOOL |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Приведены в разделе 3 руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
