Система мониторинга состава дымовых газов парового котла Еп-500-13, 8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ
| Номер в ГРСИ РФ: | 97495-26 |
|---|---|
| Производитель / заявитель: | ООО "Евротехлаб", г. Санкт- Петербург |
Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ (далее - система) предназначена для измерений массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на диоксид азота NO2, а также объемной доли кислорода (О2) в отходящих газах парового котла.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97495-26 | ||||||
| Наименование | Система мониторинга состава дымовых газов парового котла Еп-500-13, 8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ | ||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cf381bba-5ce0-52a7-5ac2-c244a525fad3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Евротехлаб», РОССИЯ, 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Поверка
| Методика поверки / информация о поверке |
МП-804-2025 Государственная система обеспечения единства измерений. Система мониторинга состава дымовых газов парового котла Еп-500-13, 8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97495-26: Описание типа
2026-97495-26.pdf
|
Скачать | 175.9 КБ | |
|
97495-26: Методика поверки
МП-804-2025
2026-mp97495-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ (далее - система) предназначена для измерений массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на диоксид азота NO2, а также объемной доли кислорода (О2) в отходящих газах парового котла.
Описание
Система является стационарным автоматическим многоканальным средством измерений непрерывного действия.
К средству измерений данного типа относится система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ, зав. № М-2025.001.
В состав системы входят газоанализаторы ETL-GAS (рег. № 93369-24) моделей ETL-GAS 10 и ETL-GAS 20 и контроллер.
Газоанализаторы измеряют объемную долю и массовую концентрацию компонентов. Измеренные значения преобразуются в сигналы силы постоянного тока от 4 до 20 мА, передаются в модуль аналогового ввода контроллера. Модуль аналогового ввода осуществляет аналого-цифровое преобразование сигналов. Цифровые сигналы передаются в контроллер. Контроллер производит обработку цифровых сигналов газоанализаторов. Измеренные значения отображаются на мониторе панельного компьютера, который размещен на двери шкафа, и передаются на внешние устройства посредством сигнала силы постоянного тока от 4 до 20 мА и по интерфейсу Ethernet.
Принцип действия системы по измерительным каналам (далее - ИК):
- ИК объемной доли кислорода (О2) - электрохимический;
- ИК массовой концентрации оксида углерода (СО) - недисперсионная инфракрасная спектроскопия (NDIR);
- ИК массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2 - дифференциальная оптическая абсорбционная спектроскопия (DOAS).

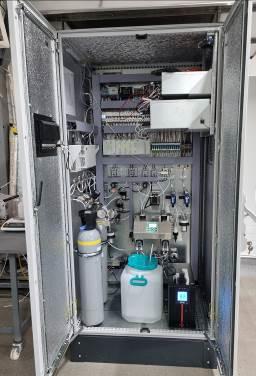

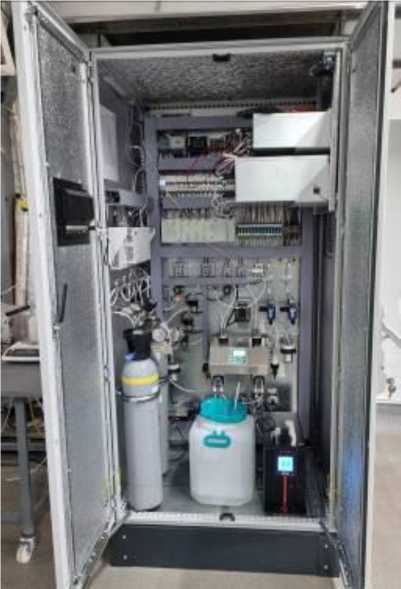

Газоанализаторы и контроллер системы установлены в двустворчатый металлический шкаф. Подключение газоанализаторов к двум газоходам одной дымовой трубы осуществляется с помощью двух обогреваемых пробоотборных линий и пробоотборных зондов. Переключение потоков анализируемого газа, поступающего на вход газоанализаторов, осуществляется системой переключения потоков. Управление переключением потоков газа осуществляется контроллером. В шкафу также расположены охладитель для осушения пробы газа, блок бесперебойного питания, кондиционер и система обогрева, баллоны с газовыми смесями, клеммы электрических подключений и автоматика.
Нанесение знака поверки на систему не предусмотрено.
Пломбирование системы не предусмотрено. Ограничение доступа к органам управления и настройки системы осуществляется с помощью механических замков на дверях шкафа.
Заводской номер системы нанесен печатным способом на табличку, расположенную на двери шкафа.

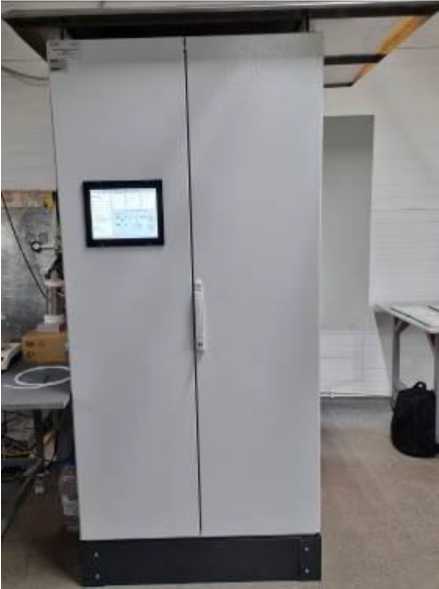

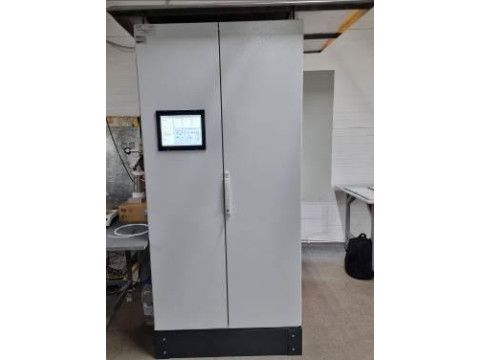

Рисунок 1 - Общий вид системы
М-2025.001
02.2025
Место нанесения заводского номера
ООО «Евротехлаб» Тел./Факс: +7 (812) 309-00-77 Email: office@evrotechlab.ru https://www.evrotechlab.ru
Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ \.
ЗАВОДСКОЙ НОМЕР ИЗГОТОВЛЕНА
Место нанесения знака утверждения типа
■поизведено в России
Рисунок 2 - Общий вид (схема) маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) осуществляет следующие функции:
- управление процессом пробоотбора и измерения;
- управление системой переключения клапанов в соответствии с режимом отбора;
- сбор информации от газоанализаторов;
- приведение измеренных значений массовой концентрации компонентов к температуре 0 °С, абсолютному давлению 101325 Па и объемной доле кислорода 6 %;
- диагностика связи и контролируемых параметров;
- визуализация измеренных данных;
- ведение журналов событий.
Метрологические характеристики системы нормированы с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
V.1.0.0 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики ИК системы
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности, % |
Предел времени установления выходного сигнала (Т0,9) без учета времени транспортирования пробы, с | |
|
массовой концентрации, мг/м3 |
объемной доли, % | |||
|
ИК массовой концентрации оксида азота (NO) |
от 0 до 325 |
- |
±10 |
180 |
|
ИК массовой концентрации диоксида азота (NO1) |
от 0 до 100 |
- |
±10 | |
|
ИК массовой концентрации суммы оксидов азота (NOx) в пересчете на NO2 |
от 0 до 325 |
- |
±10 | |
|
ИК массовой концентрации оксида углерода (СО) |
от 0 до 400 |
- |
±8 | |
|
ИК объемной доли кислорода (О2) |
- |
от 0 до 25 |
±8 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
от 360 до 440 |
|
Потребляемая электрическая мощность, кВт, не более |
16 |
|
Габаритные размеры шкафа, мм, не более: - длина - ширина - высота |
1160 1500 2330 |
|
Масса шкафа, кг, не более: |
350 |
|
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки пробоотборных зондов и пробоотборных линий - в месте установки шкафа - в месте установки газоанализаторов и контроллера (внутри шкафа) б) относительная влажность, %, не более: - в месте установки пробоотборных зондов и пробоотборных линий - в месте установки газоанализаторов и контроллера (внутри шкафа) в) атмосферное давление, кПа: - в месте установки пробоотборных зондов и пробоотборных линий - в месте установки газоанализаторов и контроллера (внутри шкафа) |
от -55 до +60 от -36 до +55 от +10 до +30 98 90 от 80 до 120 от 84 до 106,7 |
|
Параметры измеряемой газовой среды: - температура, °С - избыточное давление, кПа, не более - объемная доля влаги, %, не более |
от -40 до +470 100 25 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Наработка до отказа, ч, не менее |
24000 |
Знак утверждения типа
наносится на маркировочную табличку печатным способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ |
_ |
1 |
|
Руководство по эксплуатации |
ETL.352.200.9000/2024 РЭ |
1 |
|
Паспорт |
ETL.352.200.9000/2024 ПС |
1 |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации ETL.352.200.9000/2024 РЭ.
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
