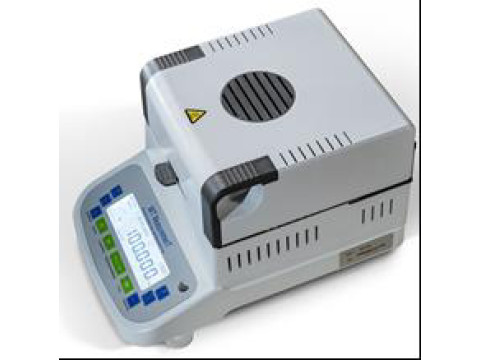

Анализаторы влажности MT Measurement HC/HX/MT

Назначение

Анализаторы влажности MT Measurement HC/HX/MT (далее - анализаторы) предназначены для измерений массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

Описание

Принцип действия анализаторов - инфракрасный термогравиметрический, основанный на изменении массы исследуемого образца в процессе сушки в заданном оператором режиме, измерении текущей массы и вычислении относительного изменения массы исследуемого образца. На дисплее отображается результат измерений массовой доли влаги в процентах, массовой доли сухого остатка в процентах или текущая масса исследуемого образца в граммах.

Конструктивно анализаторы выполнены в виде настольных приборов и состоят из весоизмерительного блока с платформой для размещения исследуемого образца, электронного блока управления/индикации и модуля нагрева c галогенной лампой, расположенного в откидной крышке анализатора. Модификации HX103 и HX104 могут дополнительно оснащаться двойным стеклом в модуле нагрева, что позволяет работать в более высоком температурном диапазоне.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала на платформу весоизмерительного блока, где происходит взвешивание, закрывает крышку, после чего происходит автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства (персональный компьютер, принтер) при помощи интерфейсов связи. При эксплуатации анализаторов рекомендуется использовать сетевой фильтр для подключения к сети питания.

В весоизмерительном блоке предусмотрено устройство выборки массы тары в пределах измерительного диапазона. При этом суммарная масса тары и образца не должна превышать максимальной нагрузки.

Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева (до 5 вариантов), критерий автоматической остановки анализа (до 5 вариантов) и форма представления результата.

В анализаторах предусмотрены следующие функции:

- ввод и хранение значений времени и даты;

- защита настроек и параметров анализа от несанкционированного доступа;

- установка параметров интерфейса передачи данных;

- память параметров анализа (до 50 методов и 1000 результатов).

Анализаторы выпускаются в 19 модификациях следующих серий: серия HC (модификации HC103 и HC104), серия HX (модификации HX103 и HX104), серия МТ (модификации МТ110Е, МТ105Е, МТ101Е, MT110, МТ105, МТ100, МТ100Т, MT100MS, MT100MS Pro, MT200MS, MT200MS Pro, MT1003MX, MT1003MX Pro, MT1004MX и MT1004MX Pro), отличающихся метрологическими и техническими характеристиками.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером размещается на боковой или задней, или нижней панели корпуса анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат, состоящий из арабских цифр (для цифрового формата) или арабских цифр и латинских букв (для буквенно-цифрового формата), наносится типографским способом на клеевую этикетку. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на анализаторы представлено на рисунке 2.

модификация МТ100Т

модификации HC103, HC104

модификации MT1003MX, MT1003MX

Pro, MT1004MX, MT1004MX Pro

модификации MT110, МТ105, МТ100

модификации MT100MS, MT100MS Pro, модификации МТ110Е, МТ105Е, МТ101Е        MT200MS, MT200MS Pro

модификации HX103, HX104

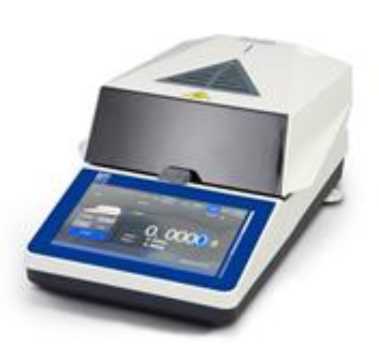

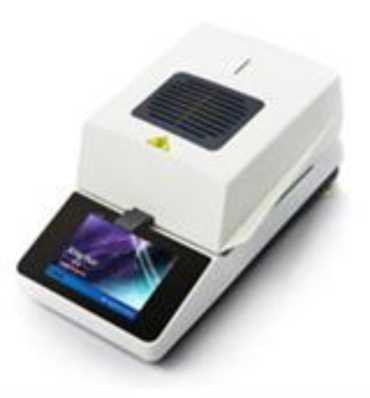

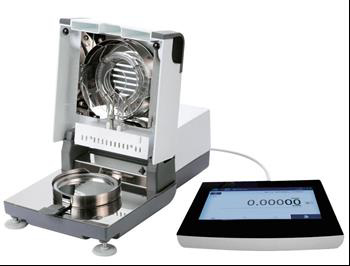

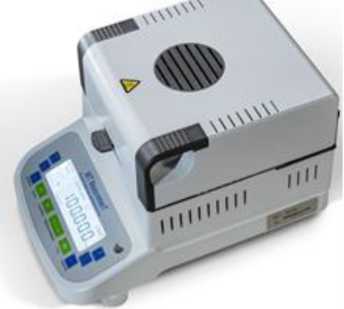

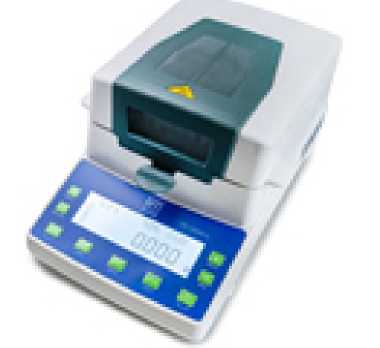

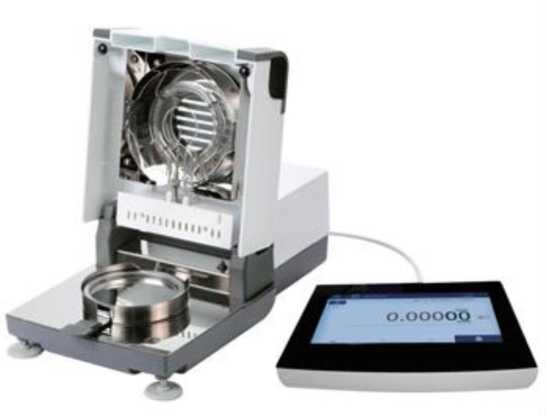

Рисунок 1 - Общий вид анализаторов влажности MT Measurement HC/HX/MT

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

К данному типу средств измерений относятся средства измерений, выпускаемые под товарным знаком «МТ Measurement».

Место нанесения знака утверждения типа

Анализаторы влажности МТ Measurement НС/НХ/МТ

Мод. МТ1ОО4МХ Pro

230В 50/60 Гц +5°С/+35°С

М«аьле<тнпТ

Место нанесения серийного номера

5846010001

Ай 'Метпер Толедо Вхто«" л’*'*' mt сети

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на анализаторы влажности MT Measurement HC/HX/MT

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку анализаторов, контролировать процесс измерений, обрабатывать, сохранять и передавать полученные результаты измерений. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

1) «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений «х», разделенных точкой.

Технические характеристики

Таблица 2 - Метрологические характеристики

1) При использовании стандартного образца ГСО 10911-2017 и ГСО 10847-2016 (при инфракрасном нагреве до температуры 100 °С).

2) При массовой доле влаги (влажности) св. 85 %.

3) При массовой доле влаги (влажности) св. 10 до 85 % включ.

4) При массовой доле влаги (влажности) до 10 % включ.

Таблица 3 - Основные технические характеристики

1) В скобках указаны значения для конструкции с двойным стеклом в модуле нагрева.

2) В скобках указаны габаритные размеры дисплея.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Создание метода» документа «Анализаторы влажности MT Measurement HC/HX/MT. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»

ТУ 26.51.5-025-45862615-2024 «Анализаторы влажности МТ Measurement HC/HX/MT. Технические условия»
