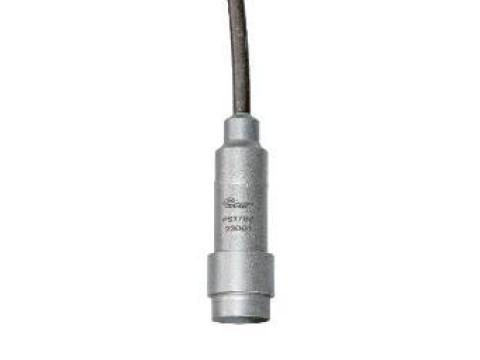

Датчики динамического давления PS17
| Номер в ГРСИ РФ: | 97510-26 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Датчики динамического давления PS17 (далее - датчики) предназначены для измерений быстропеременных (импульсных) давлений в жидких и газообразных средах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97510-26 | |||||||||
| Действует | по 26.01.2031 | |||||||||
| Наименование | Датчики динамического давления | |||||||||
| Модель | PS17 | |||||||||
| Модификации |
PS17В6 |
|||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5f232ef0-f72d-f5e1-0711-78d0e173a599 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ГлобалТест», РОССИЯ, 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Поверка
| Методика поверки / информация о поверке |
МП 651-25-018 Государственная система обеспечения единства измерений. Датчики динамического давления PS17. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97510-26: Описание типа
2026-97510-26.pdf
|
Скачать | 171.9 КБ | |
|
97510-26: Методика поверки
МП 651-25-018
2026-mp97510-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Датчики динамического давления PS17 (далее - датчики) предназначены для измерений быстропеременных (импульсных) давлений в жидких и газообразных средах.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на высокотемпературный пьезоэлектрический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению.
Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована компрессионная схема работы с пьезоэлектрическим чувствительным элементом.
Датчики выпускаются в одной модификации PS17B6.
Заводской номер выполнен методом лазерной гравировки на корпусе датчика в виде цифрового кода из пяти арабских цифр.
Нанесение знаков поверки и пломбирование датчиков не предусмотрено.

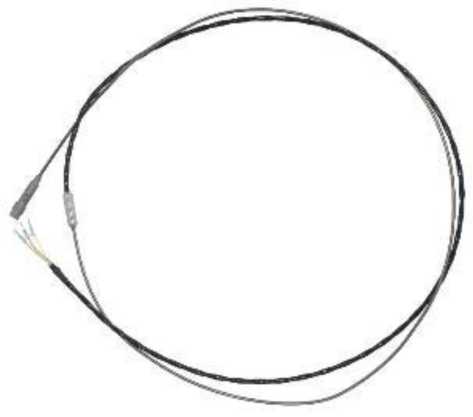

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчика PS17
Метрологические и технические характеристики средства измерений
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений импульсного давления, МПа |
от 1 до 6 |
|
Пределы допускаемой основной приведенной погрешности измерений импульсного давления*, % |
±2,5 |
|
Номинальное значение коэффициента преобразования, пКл/МПа |
1000±200 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений импульсного давления*, вызванной изменением температуры окружающей среды, % /10 оС |
±0,2 |
|
* Погрешность измерений импульсного давления приведена к верхнему пределу измерений | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Полярность выходного сигнала на контакте «+» относительно контакта «-» |
положительная |
|
Электрическая ёмкость на частоте 1000 Гц (при длине кабеля 2 м)1), пФ |
от 300 до 500 |
|
Электрическое сопротивление изоляции между контактом и корпусом соединителя при напряжении 100 В, не менее: - в нормальных условиях измерений, МОм - в условиях эксплуатации, кОм |
100 40 |
|
Частота собственного резонанса, кГц, не менее |
40 |
|
Время нарастания переходной характеристики, не более, мс |
0,1 |
|
Постоянная времени разряда датчика: - в нормальных условиях измерений, не менее, с - в условиях эксплуатации, не менее, с |
0,1 0,002 |
|
Габаритные размеры: - диаметр, мм, не более - длина (без кабеля), мм, не более |
12 45 |
|
Масса (при длине кабеля 2 м), кг, не более |
0,14 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 оС, не более, % |
от -60 до +650 95 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
Примечание: 1) Каждый погонный метр кабеля увеличивает емкость на 50-200 пФ. Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2±0,1) м поставляется по умолчанию. | |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Датчик динамического давления PS17 |
PS17B6 |
1 шт. |
|
Датчик динамического давления PS17. Паспорт |
АБКЖ.433643.019 ПС |
1 экз. |
|
Датчик динамического давления PS17. Руководство по эксплуатации |
АБКЖ.433643.019 РЭ |
по требованию |
|
Комплект принадлежностей |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа АБКЖ.433643.019 РЭ «Датчик динамического давления PS17. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3342 Об утверждении государственной поверочной схемы для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа
АБКЖ.433643.019 ТУ Датчик динамического давления PS17. Технические условия
