Системы измерений сбросов автоматические VLWS-50A-DL

Назначение

Системы измерений сбросов автоматические VLWS-50A-DL (далее - системы) предназначены для непрерывных измерений активности ионов водорода (рН), бихроматной окисляемости - химического потребления кислорода (ХПК), массовой концентрации ионов аммония, нитрат-ионов, общего фосфора и взвешенных веществ (по каолину) в водных растворах, сточных водах и поверхностных водных объектах.

Описание

Системы представляют собой комплекс технических и программных средств, осуществляющих автоматические измерения и учет показателей сбросов загрязняющих веществ, фиксацию и передачу информации о показателях сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду (далее - реестр), вспомогательных технических устройств, обеспечивающих стабильность работы систем.

Системы являются автоматическими многоканальными проектно-компонуемыми средствами измерений непрерывного действия, состоящими из измерительных датчиков, аналитических модулей и вспомогательных технических устройств. Вспомогательные технические устройства выполняют функции по отбору, подготовке и транспортировке пробы, фиксации и передаче измерительной информации, поддержанию условий проведения измерений и других оптимальных технических требований функционирования систем.

Вспомогательные технические устройства включают:

- встроенную систему кондиционирования для автоматического поддержания постоянной температуры;

- систему автоматического мониторинга и самоочистки;

- встроенный холодильный шкаф для хранения нестабильных реагентов;

- модуль удаленной передачи данных;

- источник бесперебойного питания.

Принцип действия измерительных датчиков заключается в регистрации электрического сигнала с последующим преобразованием электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и передачи измерительной информации на устройство фиксации измерительной информации. В состав системы включаются измерительные датчики для измерений активности ионов водорода (рН), бихроматной окисляемости - химического потребления кислорода (ХПК) и массовой концентрации взвешенных веществ в водных растворах.

Принцип действия аналитических модулей - фотоколориметрический, заключается в регистрации спектрофотометрического сигнала при проведении химических реакций в аналитической ячейке с последующим преобразованием электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и передачи измерительной информации на устройство фиксации измерительной информации. В состав системы включаются аналитические модули для измерений массовой концентрации ионов аммония, общего фосфора, нитрат-ионов и бихроматной окисляемости - химического потребления кислорода (ХПК).

Конструктивно системы выполнены в виде металлического контейнера (бокса), обеспечивающего защиту компонентов системы от неблагоприятных внешних условий, поддерживающего условия эксплуатации компонентов системы и оснащенного системой кондиционирования воздуха. В состав системы могут входить от одного до шести измерительных датчиков и от одного до шести аналитических модулей.

Системы обеспечивают:

- сбор, обработку, учет и передачу информации о показателях сбросов загрязняющих веществ посредством цифрового сигнала через RS-485 и протокола связи Modbus TCP;

- передачу данных о показателях сбросов загрязняющих веществ по информационнотелекоммуникационным сетям в соответствии с форматом передачи данных HTTP, утвержденным Федеральной службой по надзору в сфере природопользования, в технические средства фиксации и передачи информации в реестр;

- хранение информации, принимаемой и передаваемой в реестр при изменении подачи энергии от внешних источников, в течение не менее одного года;

- сохранение переданной информации с регистрацией времени и даты остановки и возобновления работы автоматических средств измерений в случае остановки;

- идентификацию и авторизацию производственных объектов и каждого конкретного источника сбросов загрязняющих веществ в реестре.

Системы сохраняют работоспособность при сбоях в системе энергоснабжения, возникновения нештатных ситуаций и аварий, сбоях в технологическом процессе.

При проектировании и монтаже на конкретном производственном объекте (источнике сбросов загрязняющих веществ) с учетом его конструктивных особенностей системы могут дополнительно оснащаться расходомером электромагнитным SUP-LDG-DL (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 91285-24) или другим расходомером утвержденного типа, средствами измерений мутности и температуры сбрасываемых сточных вод утвержденного типа при условии совместимости интерфейсов связи. Производственный уровень системы может быть реализован на базе уже существующего сервера.

Системы выпускаются в различных исполнениях, отличающихся техническими и метрологическими характеристиками и зависящими от состава системы.

Особенности конструкции систем в различном исполнении приведены в таблице 1.

аблица 1 - Исполнение систем

Наименования исполнений имеют следующие обозначения при заказе:

VLWS-50A-DL - X,

где VLWS-50A-DL - обозначение типа системы;

Х - обозначение кодировки клиентского заказа, состоящее от одного до двадцати цифр, символов и латинских букв в произвольном порядке, в соответствии с системой нумерации предприятия-изготовителя.

Примеры обозначения исполнений системы:   VLWS-50A-DL-275-AL   или

VLWS-50A-DL-TR-AL-AL.

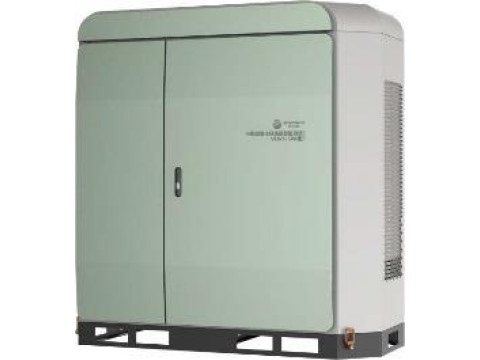

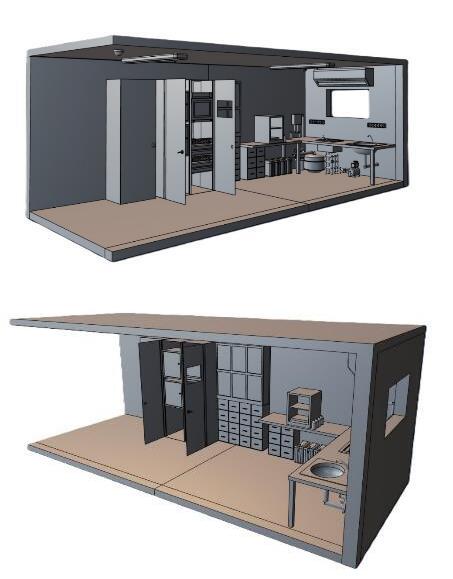

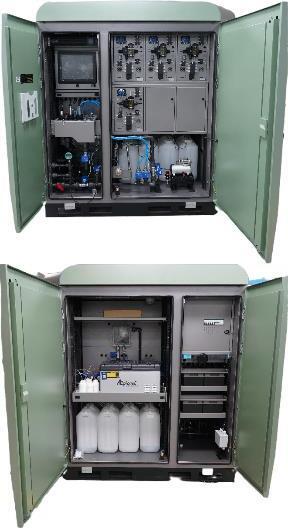

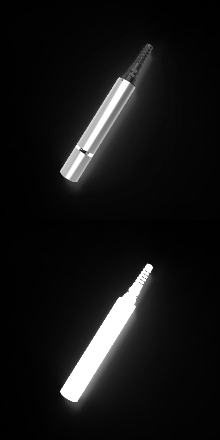

Общий вид систем приведен на рисунках 1 - 8. Общий вид датчиков приведен на рисунке 9. Общий вид аналитических модулей приведен на рисунке 10.

На корпусе системы расположены маркировочные таблички, которые содержат следующую информацию:

- наименование системы и исполнение;

- наименование изготовителя;

- серийный номер системы, состоящий из латинских букв и арабских цифр;

- состав измерительных компонентов системы;

- диапазон температур окружающей среды при эксплуатации.

На корпусе датчиков расположены маркировочные таблички, которые содержат информацию о наименовании и серийном номере датчика, состоящем из латинских букв и арабских цифр.

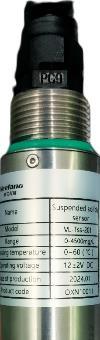

Информация на маркировочную табличку на корпусе системы наносится методом лазерной гравировки, на корпусе датчика наносится типографским способом. Общий вид маркировочной таблички системы приведен на рисунке 11. Пример маркировочной таблички на датчики приведен на рисунке 12.

Сведения о серийных номерах датчиков, входящих в состав средства измерений, указываются в паспорте.

Нанесение знака поверки на системы не предусмотрено.

Пломбирование систем изготовителем не предусмотрено.

Наименование

системы и
