Газоанализаторы ГАЗ-25
| Номер в ГРСИ РФ: | 97519-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Гео Тайм», Ямало-Ненецкий АО, г. Ноябрьск |
Газоанализаторы ГАЗ-25 (далее - газоанализаторы) предназначены для измерений содержания метана, сероводорода и углекислого газа в окружающей среде и выдачи аварийной сигнализации при превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97519-26 | |||||||||
| Действует | по 27.01.2031 | |||||||||
| Наименование | Газоанализаторы | |||||||||
| Модель | ГАЗ-25 | |||||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1b8cb1e8-1b55-9b69-69a1-9039d7b45036 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Гео Тайм», РОССИЯ, 629805, Ямало-Ненецкий АО, г. Ноябрьск, промузел Пелей, панель XIV
Поверка
| Методика поверки / информация о поверке |
МП 006-2025 Государственная система обеспечения единства измерений. Газоанализаторы ГАЗ-25. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97519-26: Описание типа
2026-97519-26.pdf
|
Скачать | 133.3 КБ | |
|
97519-26: Методика поверки
МП 006-2025
2026-mp97519-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализаторы ГАЗ-25 (далее - газоанализаторы) предназначены для измерений содержания метана, сероводорода и углекислого газа в окружающей среде и выдачи аварийной сигнализации при превышении установленных пороговых значений.
Описание
Принцип действия газоанализаторов определяется типом используемых датчиков:
- электрохимические (ЭХ), основанные на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки;
- инфракрасные (ИК), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент.
Газоанализаторы являются трехканальными стационарными приборами автоматического действия.
Газоанализаторы имеют два способа отбора проб - диффузионный и принудительный (при помощи адаптера для подачи газовой смеси).
Конструктивно газоанализаторы состоят из:
- корпуса с барьером искробезопасности, контроллером и дисплеем;
- блока газовых датчиков с чувствительными элементами;
- блока аварийной светозвуковой сигнализации;
- монтажного крепления.
Газоанализаторы могут использоваться в качестве самостоятельного изделия и в составе газоаналитических систем. Газоанализаторы имеют проводной интерфейс RS-485 c проприетарным протоколом обмена с внешним программным обеспечением (далее - ПО).
Заводской номер в виде цифрового кода встроен в память контроллера газоанализатора и отображается на графическом экране при включении газоанализатора и во внешнем ПО GTGAS в разделе меню «Информация об изделии», а также наносится на маркировочную табличку методом лазерной гравировки.
Нанесение знака поверки на газоанализаторы не предусмотрено. Пломбирование мест настройки (регулировки) газоанализаторов не предусмотрено.

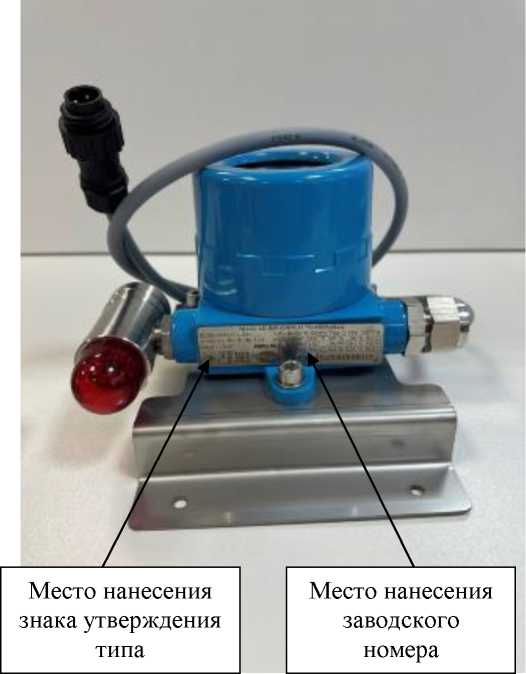

Общий вид газоанализаторов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Место нанесения знака утверждения типа

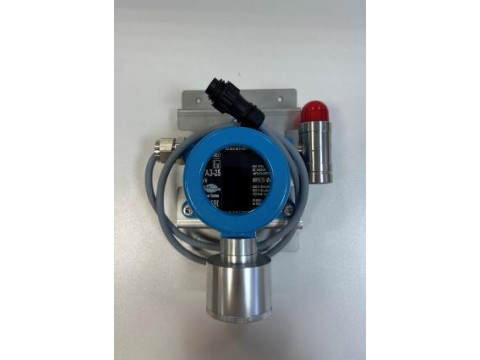

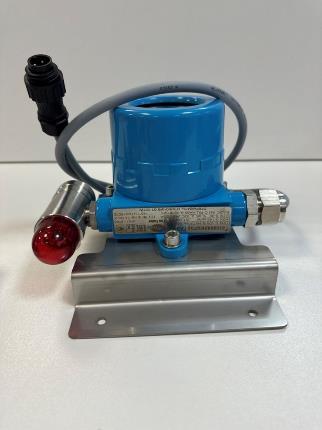

а) вид спереди б) вид сбоку
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения знака утверждения типа и заводского номера
Программное обеспечение
ПО газоанализаторов состоит из встроенного и внешнего ПО.
Функционально встроенное ПО газоанализаторов обеспечивает:
- непрерывное измерение содержания веществ с отображением полученных значений на дисплее;
- выдачу световой и звуковой сигнализации при достижении порогов срабатывания;
- чтение/запись в энергонезависимую память датчиков градуировочных характеристик;
- самодиагностику аппаратной части газоанализатора при включении и во время работы;
- индикацию идентификационных данных, режима работы, неисправностей и ошибок. Функционально внешнее ПО газоанализаторов обеспечивает:
- отображение измеренных значений содержания газов;
- корректировку нулевых показаний и чувствительности датчиков газоанализатора;
- установку порогов срабатывания аварийной сигнализации;
- выдачу световой и звуковой сигнализации при достижении порогов срабатывания;
- проверку (тестирование) аварийной сигнализации;
- отображение идентификационных данных, режима работы, неисправностей и ошибок.
Метрологически значимым является встроенное ПО.
Метрологические характеристики газоанализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование встроенного ПО |
ГАЗ-25 |
|
Идентификационный номер встроенного ПО |
GT-14.01.25 |
|
Цифровой идентификатор встроенного ПО |
0x35EA9F6C |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование внешнего ПО |
GTGAS |
|
Идентификационный номер внешнего ПО, не ниже |
030525 |
|
Цифровой идентификатор внешнего ПО |
0xDB2BF150 |
Технические характеристики
Таблица 3 - Метрологические характеристики газоанализаторов в нормальных условиях
измерений
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой абсолютной основной погрешности измерений содержания определяемого компонента |
Время установления выходного сигнала Т0,90, с, не более |
|
Метан (CH4) |
от 0 до 50 % НКПР включ. |
± 3 % НКПР |
10 |
|
св. 50 до 100 % НКПР включ. |
± (3 + 0,04<Свх - 50)) % НКПР | ||
|
Сероводород (H2S) |
от 0 до 10 мг/м3 включ. |
± 2 мг/м3 |
60 |
|
св. 10 до 143 мг/м3 включ. |
± (2 + 0,25-(Свх - 10)) мг/м3 | ||
|
Диоксид углерода (СО2) |
от 0 до 30 % об. д. |
± (0,2 + 0,05-Свх) % об. д. |
20 |
Примечание - Свх - Содержание определяемого компонента на входе газоанализатора
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений довзрывоопасной концентрации метана (CH4) от изменения температуры окружающей среды от нормальных условий измерений (на каждые 10 °С), % НКПР, в диапазоне температур: - от -40 °С до +15 °С не включ. - св. + 25 °С до +50 °С включ. |
±0,4 ±0,8 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений массовой концентрации сероводорода (H2S) от изменения температуры окружающей среды от нормальных условий измерений (на каждые 10 °С), мг/м3, в диапазоне температур: - от -40 °С до +15 °С не включ. - св. + 25 °С до +50 °С включ. |
±1,5 ±0,6 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений объемной доли диоксида углерода (СО2) от изменения температуры окружающей среды от нормальных условий измерений (на каждые 10 °С), %, в диапазоне температур: - от -40 °С до +15 °С не включ. - св. + 25 °С до +50 °С включ. |
±0,6 ±0,6 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений довзрывоопасной концентрации метана (CH4) от изменения атмосферного давления от нормальных условий (на каждые 3,3 кПа), % НКПР |
±1,0 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений массовой концентрации сероводорода (H2S) от изменения атмосферного давления от нормальных условий (на каждые 3,3 кПа), мг/м3 |
±0,5 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений объемной доли диоксида углерода (СО2) от изменения атмосферного давления от нормальных условий (на каждые 3,3 кПа), % об.д. |
±0,6 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений довзрывоопасной концентрации метана (CH4) от изменения относительной влажности от нормальных условий (на каждые 10 %, при температуре +(20 ± 5) °С), % НКПР |
±1,6 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений массовой концентрации сероводорода (H2S) от изменения относительной влажности от нормальных условий (на каждые 10 %, при температуре +(20 ± 5) °С), мг/м3 |
±0,5 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений объемной доли диоксида углерода (СО2) от изменения относительной влажности от нормальных условий (на каждые 10 %, при температуре +(20 ± 5) °С), % об. д. |
±1,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +(20 ± 5) °С, % - атмосферное давление, кПа |
от +15 до +25 от 54 до 66 от 97,3 до 105,3 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжения постоянного тока, В |
24 ± 2,4 |
|
Потребляемая мощность, Вт, не более |
7,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +50 от 30 до 80 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1Ex db ib IIB T4 Gb Х |
|
Степень защиты корпуса от внешних влияющих воздействий по ГОСТ 14254-2015: - для корпуса газоанализатора - для блока газовых датчиков и светозвукового оповещателя |
IP67 IP65 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
270x220x140 |
|
Масса, кг, не более |
2,9 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы газоанализатора, лет |
15 |
|
Средний срок службы электрохимического датчика, лет |
3 |
|
Средний срок службы инфракрасного датчика, лет |
5 |
|
Средняя наработка на отказ, ч |
26000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на маркировочную табличку и лицевую сторону панели газоанализаторов любым технологическим способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор ГАЗ-25 |
- |
1 шт. |
|
Монтажная пластина |
- |
1 шт. |
|
Адаптер для принудительной подачи газовой смеси |
- |
1 шт. |
|
Паспорт |
МГТБ.007.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
МГТБ.007.000 РЭ |
1 экз. |
|
USB флеш-накопитель с ПО GTGAS |
- |
1 шт. |
Сведения о методах измерений
приведены в разделах 2 «Работа газоанализатора» и 3 «Использование по назначению» документа МГТБ.007.000 РЭ «Газоанализаторы ГАЗ-25. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
МГТБ.007.000 ТУ «Газоанализаторы ГАЗ-25. Технические условия».
