Концентратомеры КН
| Номер в ГРСИ РФ: | 97520-26 |
|---|---|
| Категория: | Концентратомеры |
| Производитель / заявитель: | ООО "Производственно-экологическое предприятие "Сибэкоприбор", г.Новосибирск |
Концентратомеры КН предназначены для измерений массовой концентрации нефтепродуктов, жиров, неионогенных поверхностно-активных веществ (НПАВ) в экстрагенте.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97520-26 | ||||||||||||
| Действует | по 27.01.2031 | ||||||||||||
| Наименование | Концентратомеры | ||||||||||||
| Модель | КН | ||||||||||||
| Модификации |
Концентратомер КН-2м Концентратомер КН-2с Концентратомер КН-3 |
||||||||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | da6a6e0b-2aef-8069-c3a8-f11a9553c672 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ПЭП «СИБЭКОПРИБОР», РОССИЯ, 630058, Новосибирская обл., г. Новосибирск, ул. Русская, д. 41, помещ. 38
Поверка
| Методика поверки / информация о поверке |
МП-566.310556-2025 Государственная система обеспечения единства измерений. Концентратомеры КН. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97520-26: Описание типа
2026-97520-26.pdf
|
Скачать | 167.2 КБ | |
|
97520-26: Методика поверки
МП-566.310556-2025
2026-mp97520-26.pdf
|
Скачать | 874.9 КБ |
Описание типа
Назначение
Концентратомеры КН предназначены для измерений массовой концентрации нефтепродуктов, жиров, неионогенных поверхностно-активных веществ (НПАВ) в экстрагенте.
Описание
Принцип действия концентратомеров КН основан на измерении оптических плотностей раствора нефтепродуктов, жиров и НПАВ в экстрагенте в инфракрасной области спектра.
Концентратомер КН состоит из корпуса, внутри которого расположен оптический блок и электронная система. На передней панели корпуса находятся: дисплей, клавиатура и световой индикатор сети. В верхней части корпуса имеется откидывающаяся крышка кюветного отсека, в который устанавливается кювета с измеряемым раствором.
Концентратомеры КН выпускаются в трех модификациях:
- «Концентратомер КН-2м» - модификация, у которой измерения производятся в двухволновом режиме и диапазон измерений массовых концентраций нефтепродуктов, жиров и НПАВ в экстрагенте составляет от 0 до 250 мг/дм3;
- «Концентратомер КН-2с» - модификация, у которой измерения производятся в двухволновом режиме и диапазон измерений массовых концентраций нефтепродуктов, жиров и НПАВ в экстрагенте составляет от 0 до 100 мг/дм3;
- «Концентратомер КН-3» - модификация, у которой измерения производятся в одноволновом и двухволновом режимах и диапазон измерений массовых концентраций нефтепродуктов, жиров и НПАВ в экстрагенте составляет от 0 до 100 мг/дм3.
При одноволновом режиме измеряется разность оптических плотностей исходного (чистого) экстрагента и анализируемого раствора в области (2930 ± 70) см-1 (3,42 мкм), который соответствует области поглощения С-Н связей в СН2- и СН3- группах алифатических и алициклических углеводородов. Особенностью режима является измерение оптической плотности исходного (чистого) экстрагента перед измерением оптической плотности анализируемого раствора.
При двухволновом режиме измеряется разность оптических плотностей анализируемого раствора на двух длинах волн. В первом (измерительном) канале используется спектральный участок излучения (2930 ± 70) см-1 (3,42 мкм). Во втором (опорном) канале используется спектральный участок (3333 ± 70) см-1 (3,0 мкм), на котором углеводороды не поглощают ИК-излучение.
В модификациях «Концентратомер КН-2с» и «Концентратомер КН-2м» измерения производятся только в двухволновом режиме.
Измерение массовой концентрации нефтепродуктов, жиров или НПАВ осуществляется выбором соответствующих пунктов меню концентратомера КН.
Общий вид средства измерений с местом нанесения знака утверждения типа представлен на рисунке 1. Корпус изготовлен из ABS пластика. Допускаются изменения в цветовом оформлении лицевой панели и цвета корпуса средств измерений.
Для ограничения доступа к местам настройки (регулировки) осуществляется пломбирование концентратомеров КН предприятием-изготовителем. Пломбировка осуществляется путем оттиска мастики пломбировочной. Места пломбировки от несанкционированного доступа представлены на рисунке 2. Место для нанесения знака поверки не предусмотрено.

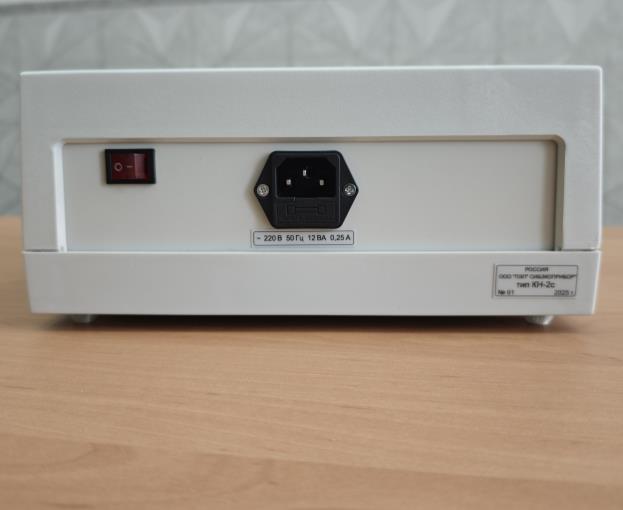

Заводской номер концентратомеров КН по системе нумерации предприятия-изготовителя, состоящий из арабских цифр, нанесен промышленным способом (методом лазерной печати, либо иным методом, принятым на предприятии-изготовителе) на маркировочную табличку, расположенную на задней стороне корпуса.
Место нанесения знака утверждения типа
/КН 2с

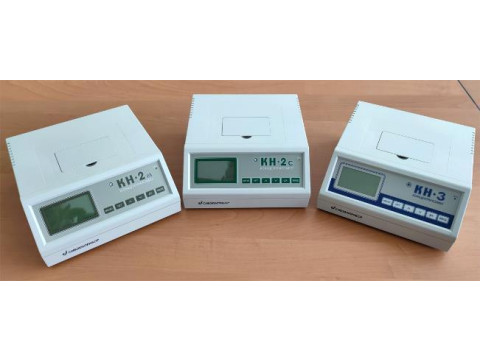

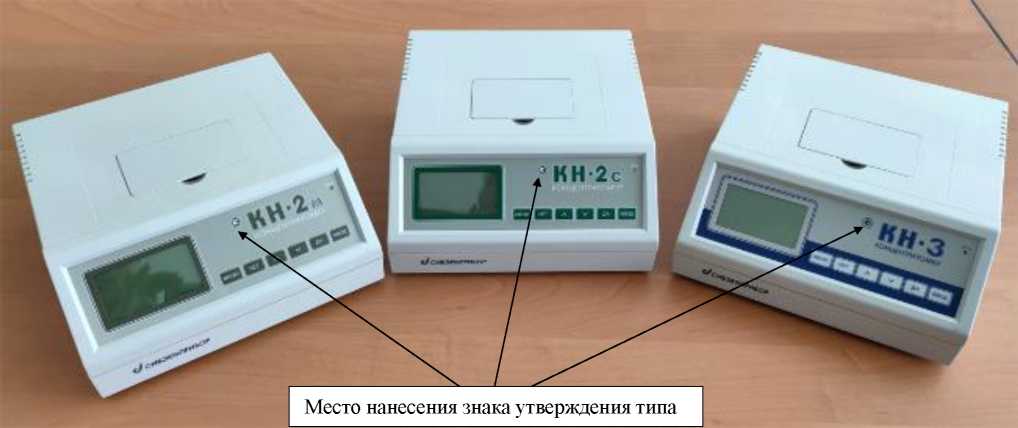

Рисунок 1 - Общий вид средства измерений в трех модификациях

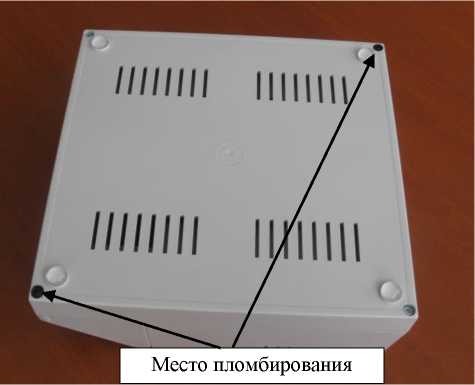

Рисунок 2 - Общий вид средства измерений с указанием мест пломбировки, мест нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) концентратомеров КН представлено встроенным (интегрированным) ПО управляющего микроконтроллера, размещённым в его памяти программ. Память программ защищена от считывания и модификации путём установки соответствующего бита защиты при программировании микроконтроллера на предприятии-изготовителе. Физический доступ к микроконтроллеру ограничен путём пломбирования двух винтов корпуса концентратомера. Встроенное ПО является метрологически значимым. Метрологические характеристики концентратомеров КН нормированы с учётом влияния встроенного ПО.
Интерфейсы для информационного обмена встроенного ПО концентратомеров КН с внешними устройствами отсутствуют. Интерфейс пользователя не предусматривает команд, способных оказать влияние на встроенное ПО.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО - «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовых концентраций нефтепродуктов, жиров и НПАВ в экстрагенте, мг/дм3: - для «Концентратомер КН-2с» и «Концентратомер КН-3» - для «Концентратомер КН-2м» |
от 0 до 100 от 0 до 250 |
|
Пределы допускаемой основной абсолютной погрешности при нормальной температуре (20 ± 5) °C, мг/дм3: - для нефтепродуктов в экстрагенте - для жиров в экстрагенте - для НПАВ в экстрагенте |
± (0,50 + 0,05-Cx) ± (0,50 + 0,05-Cx) ± (1,0 + 0,05-Сх) |
|
Пределы допускаемой дополнительной абсолютной погрешности, обусловленной изменением температуры окружающей среды от нормальной, в диапазонах от 10 °C до 15 °C (не включ.) и св. 25 °C до 35 °C, мг/дм3 |
± (0,025 + 0,0025-Cx)-K |
|
Пределы допускаемой дополнительной абсолютной погрешности, обусловленной изменением напряжения питающей сети от номинального значения 220 B на плюс 22 B и минус 33 B, мг/дм3 |
± (0,25 + 0,025-Cx) |
|
Пределы допускаемого изменения показаний в течение 8 часов, мг/дм3 |
± (0,25 + 0,025-Cx) |
|
Примечания: Экстрагент - четыреххлористый углерод; Сх - измеряемое значение массовой концентрации нефтепродуктов, жиров, НПАВ в экстрагенте, мг/дм3; Itи - 20| „ K = 1 , где tn температура окружающей среды, при которой проводятся измерения, °С | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая электрическая мощность, В-А, не более |
12 |
|
Время установления рабочего режима, ч, не более |
1 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
115x250x280 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - влажность при температуре 30 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа - напряжение питания от сети переменного тока, В - частота питания от сети переменного тока, Гц - отсутствие вибраций, тряски, ударов |
от + 10 до + 35 60 от 84 до 106,7 от 187 до 242 50±1 |
Знак утверждения типа
наносится на лицевую панель концентратомеров КН методом шелкографии, на титульные листы руководства по эксплуатации и паспорта - типографским способом.
Комплектность
Таблица 3 - Комплектность концентратомеров КН
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Концентратомер КН-2м |
ИШВЖ.100-01 |
Модификация | |
|
Концентратомер КН-2с |
ИШВЖ.100-02 |
1 |
уточняется |
|
Концентратомер КН-3 |
ИШВЖ.100-03 |
при заказе | |
|
Ведомость эксплуатационных документов |
ИШВЖ.100 ВЭ |
1 | |
|
Комплект эксплуатационных |
1 | ||
|
документов по ведомости ИШВЖ.100 ВЭ | |||
|
Методика поверки |
- |
1 | |
|
Комплект запасных частей Пластина кварцевая |
ИШВЖ.001.02.01 |
2 | |
|
Прокладка резиновая |
ИШВЖ.001.02.05 |
2 | |
|
Кольцо фторопластовое |
ИШВЖ.001.02.06 |
2 | |
|
Вставка плавкая ВП2Б-1В 0,25 А |
2 | ||
|
Комплект инструмента и принадлежностей Штатив |
ИШВЖ.003.45 |
1 | |
|
Ключ |
ИШВЖ.004.00.20-01 |
1 | |
|
Воронка |
ИШВЖ.004.00.22 |
1 | |
|
Колонка хроматографическая |
ИШВЖ.004.00.23 |
6 | |
|
Кювета |
ИШВЖ.011.07 |
1 | |
|
Сетевой шнур питания |
1 |
Сведения о методах измерений
приведены в приложениях В, Г и Д документа ИШВЖ.100 РЭ «Концентратомеры КН. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия;
ТУ 26.51.53-100-39120772-2025 Концентратомеры КН. Технические условия.
