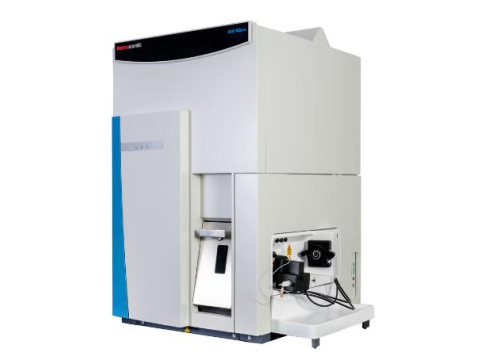

Масс-спектрометры с индуктивно-связанной плазмой iCAP RQplus
| Номер в ГРСИ РФ: | 97522-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Масс-спектрометры с индуктивно-связанной плазмой iCAP RQplus (далее - масс-спектрометры) предназначены для измерений содержания элементов и их отдельных изотопов в растворах, продуктах питания, почвах, металлах и их сплавах, биологических образцах методом количественного масс-спектрального анализа.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97522-26 | ||||||
| Действует | по 27.01.2031 | ||||||
| Наименование | Масс-спектрометры с индуктивно-связанной плазмой | ||||||
| Модель | iCAP RQplus | ||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2bebfae1-2004-8ae7-7a65-17c92cbeffb8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Thermo Fisher Scientific (Bremen) GmbH", ГЕРМАНИЯ, Hanna-Kunath-Str. 11, 28199 Bremen
Поверка
| Методика поверки / информация о поверке |
МП КРТ-06-2025 Государственная система обеспечения единства измерений. Масс-спектрометры с индуктивно-связанной плазмой iCAP RQplus. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97522-26: Описание типа
2026-97522-26.pdf
|
Скачать | 123.3 КБ | |
|
97522-26: Методика поверки
МП КРТ-06-2025
2026-mp97522-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Масс-спектрометры с индуктивно-связанной плазмой iCAP RQplus (далее - масс-спектрометры) предназначены для измерений содержания элементов и их отдельных изотопов в растворах, продуктах питания, почвах, металлах и их сплавах, биологических образцах методом количественного масс-спектрального анализа.
Описание
Принцип действия масс-спектрометров основан на определении положительно заряженных ионов, образовавшихся в процессе ионизации изотопов элементов в аргоновой индуктивно-связанной плазме, возбуждаемой высокочастотным электромагнитным полем.
Масс-спектрометры состоят из источника ионов (блока индуктивно-связанной плазмы), системы ионных линз, вакуумной системы, реакционно-столкновительной ячейки для подавления спектральных наложений, квадрупольного масс-фильтра и детектора ионов, а также автоматизированной системы управления и регистрации на базе персонального компьютера. Источник ионов масс-спектрометров состоит из радиочастотного генератора с базовой частотой 27 МГц и узла ввода образца, который включает в себя горелку, распылительную камеру, распылитель и перистальтический насос.
Исследуемый образец с помощью перистальтического насоса подается в распылитель, превращается в аэрозоль и транспортируется потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Далее ионный пучок проходит через интерфейс в систему ионной оптики, где ионы отделяются от нейтральных частиц путем отклонения от первоначального направления на 90 градусов линзой-дефлектором и попадают в реакционно-столкновительную ячейку, в которой происходит разделение ионов-аналитов и ионов-интерферентов, после чего ионы попадают в квадрупольный масс-фильтр. В масс-фильтре осуществляется разделение ионов в соответствии с отношением массы к заряду. Регистрация ионов осуществляется с помощью вторичного электронного умножителя.
Анализ выполняется автоматически под управлением программного обеспечения, устанавливаемого на персональный компьютер, подключенный через интерфейс USB, которое обрабатывает данные при построении градуировочной характеристики, при проведении измерений, контролирует параметры масс-спектрометра, отслеживает состояние основных узлов масс-спектрометра, их диагностику и т.д.
Для проведения измерений на масс-спектрометрах используют особочистый аргон 99,998 % в качестве плазмообразующего газа, гелий 99,999 % - для реакционно-столкновительной ячейки, кислород 99,996 % - при анализе органических соединений.
Маркировочная табличка с серийным номером расположена на задней стенке корпуса масс-спектрометра. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Вид маркировочной таблички представлен на рисунке 1. Общий вид масс-спектрометров представлен на рисунке 2.

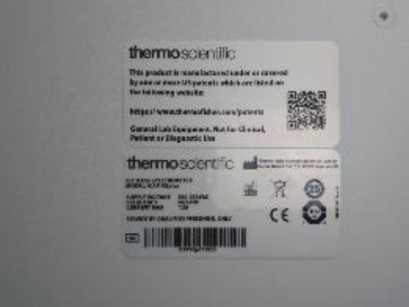

Рисунок 1 - Пример маркировочной таблички масс-спектрометров с индуктивно-связанной плазмой iCAP RQplus

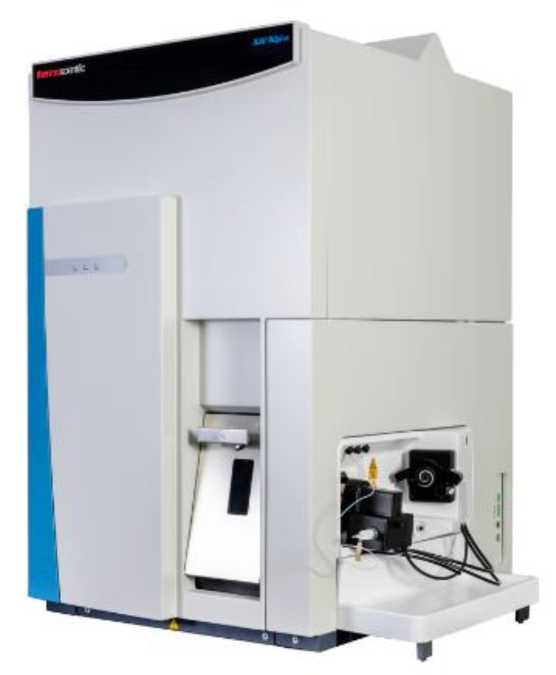

Рисунок 2 - Общий вид масс-спектрометров с индуктивно-связанной плазмой iCAP RQplus
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Программное обеспечение
Масс-спектрометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Qtegra |
|
Номер версии ПО |
не ниже 2.22.6087.102 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность, (имп/с)/(мг/дм3), не менее: 7Li 115In 200Bi |
15-106 175-106 150-106 |
|
Относительное среднеквадратическое отклонение выходного сигнала1), %, не более |
2,5 |
|
Уровень фонового сигнала на массе 220,5 а.е.м., имп/с, не более |
5,0 |
|
Разрешающая способность на 10 % высоты пика, а.е.м., не более |
0,85 |
|
1) При п=5 и концентрации контрольных элементов (Li, In, Bi), равной 1 мкг/л | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, a.CAi. |
от 4 до 290 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
3000 |
|
Масса, кг, не более |
143 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
665 |
|
- ширина |
772 |
|
- высота |
1020 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, %, не более |
85 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Масс-спектрометр с индуктивно-связанной плазмой |
iCAP RQplus |
1 шт. |
|
Персональный компьютер |
_ |
1 шт. |
|
Программное обеспечение |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение анализа» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация Thermo Fisher Scientific (Bremen) GmbH, Германия.
