Трансформаторы тока ТРГ-220 IV
| Номер в ГРСИ РФ: | 97523-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Уралэлектротяжмаш", г.Екатеринбург |
|
97523-26: Описание типа
2026-97523-26.pdf
|
Скачать | 136 КБ |
Трансформаторы тока ТРГ-220 IV (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97523-26 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТРГ-220 IV | |||||||||||||||||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b7532672-59a8-5e27-8453-4e5a9352b220 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ЗАО «Энергомаш (Екатеринбург) -Уралэлектротяжмаш», РОССИЯ, 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97523-26: Описание типа
2026-97523-26.pdf
|
Скачать | 136 КБ |
Описание типа
Назначение
Трансформаторы тока ТРГ-220 IV (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы являются - однофазными, газонаполненными, опорными, одноступенчатыми.
Изоляционной средой трансформаторов тока является смесь газов SF6 и CF4.
В верхней части трансформаторов расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки.
Вторичные обмотки намотаны на тороидальные магнитопроводы и располагаются внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.
Трансформаторы снабжены сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет устройство температурной компенсации, приводящее показания к температуре 20 °С, и две пары контактов, замыкающихся при снижении плотности газа. Одна пара замыкается при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.
Защита трансформатора при повышении давления газа, которое может возникнуть при пробое внутренней изоляции, обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.
Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании.
На основании каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора ударным методом.
К трансформаторам данного типа относятся трансформаторы тока ТРГ-220 IV с заводскими номерами 178, 179, 180, 182, 185, 186.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа представлен на рисунке 1, обозначение места нанесения заводских номеров представлено на рисунке 2.
А

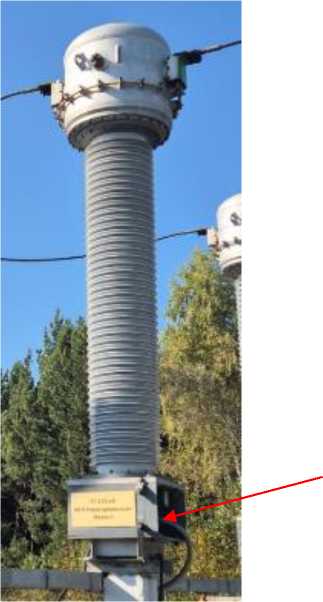

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (А)
В

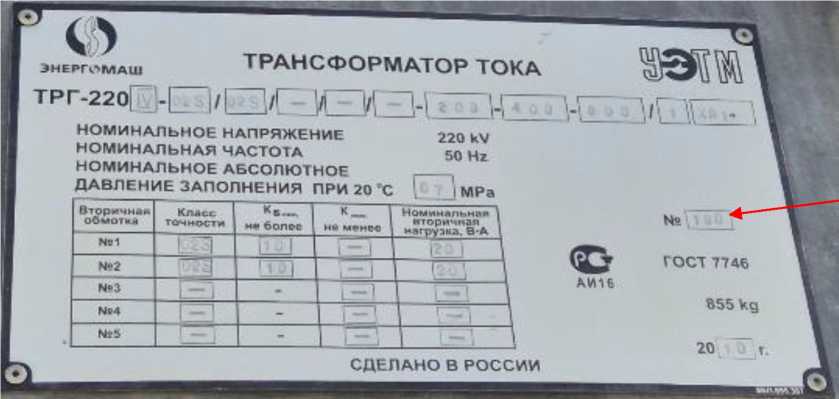

Рисунок 2 - Обозначение места нанесения заводских номеров (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
220 |
|
Номинальный первичный ток Iihom, А |
200 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S/0,2S |
|
Номинальная вторичная нагрузка, В^А |
20/20 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ТРГ-220 IV |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491.
