Резервуар горизонтальный Benza 1Р-9,5.1
| Номер в ГРСИ РФ: | 97531-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "Пензаспецавтомаш", г.Пенза |
|
97531-26: Описание типа
2026-97531-26.pdf
|
Скачать | 247.2 КБ |
Резервуар горизонтальный Benza 1Р-9,5.1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97531-26 | ||||||
| Наименование | Резервуар горизонтальный | ||||||
| Модель | Benza 1Р-9,5.1 | ||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5940f823-dbed-e3d4-e787-9493eb58bfc7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Пензаспецавтомаш»), РОССИЯ, 440015, Пензенская область, г.о. город Пенза, г. Пенза, ул. Егорова, влд.3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97531-26: Описание типа
2026-97531-26.pdf
|
Скачать | 247.2 КБ |
Описание типа
Назначение
Резервуар горизонтальный Benza 1Р-9,5.1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Резервуар Benza 1Р-9,5.1 с заводским номером 340 - резервуар номинальной вместимостью 9,5 м3.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к корпусу резервуара.
Общий вид резервуара представлен на рисунке 2.
Знак поверки наносится на пломбу и в свидетельство о поверке резервуара.
Рисунок 1 - Маркировочная табличка резервуара

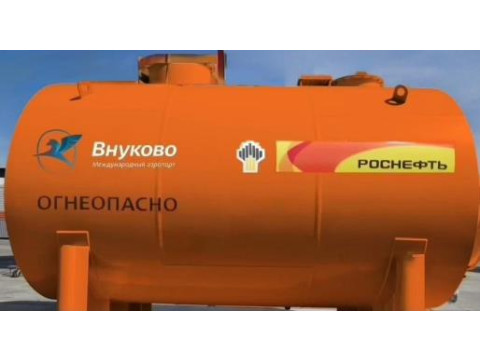

Рисунок 2 - Общий вид резервуара горизонтального Benza 1Р-9,5.1 с заводским номером 340
Для измерений уровня жидкости резервуар оснащен измерительными люками, к которым прикреплена табличка, на которую наносят знак поверки. Табличка крепится таким образом, чтобы ее невозможно было снять без разрушения поверительного клейма.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

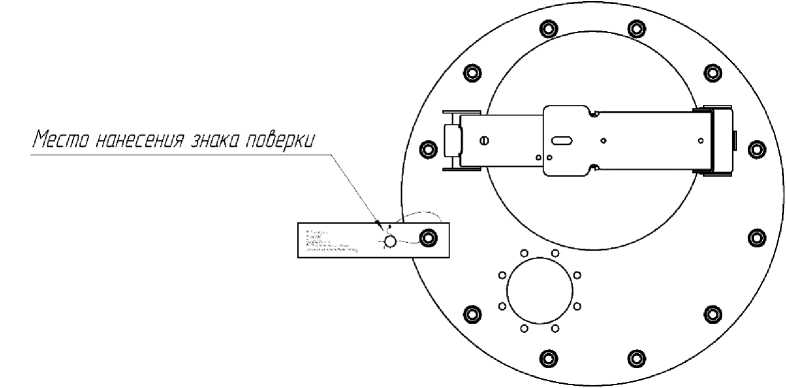

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
9,5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится методом лазерной гравировки на маркировочную табличку резервуара и типографским способом на титульный лист паспорта резервуара.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный Benza |
1Р-9,5.1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
