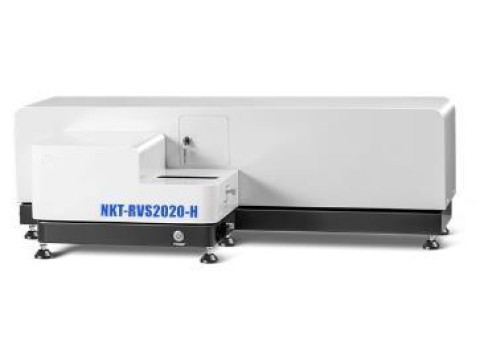

Анализаторы размера частиц лазерные NKT-RVS
| Номер в ГРСИ РФ: | 97532-26 |
|---|---|
| Производитель / заявитель: | Shandong Nikete Analytical Instrument Co., Ltd, КИТАЙ |
Анализаторы размера частиц лазерные NKT-RVS (далее - анализаторы) предназначены для измерений размера частиц в суспензиях, эмульсиях и порошковых материалах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97532-26 | ||||||
| Действует | по 27.01.2031 | ||||||
| Наименование | Анализаторы размера частиц лазерные | ||||||
| Модель | NKT-RVS | ||||||
| Модификации |
NKT-RVS2020-H NKT-RVS2020-L NKT-RVS5200-H NKT-RVS5300-H NKT-RVS5600-H NKT-RVS6100-A NKT-RVS6100-B NKT-RVS6100-C |
||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | cad735e5-f3dc-0f53-650c-1b957ebaa838 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shandong Nikete Analytical Instrument Co., Ltd, КИТАЙ, Room 102, Building 64, Xinmao Qilu Science and Technology City, No.299, Zidong Avenue, Тianqiao District, Jinan City, Shandong
Поверка
| Методика поверки / информация о поверке |
МП 242-2636-2025 Государственная система обеспечения единства измерений. Анализаторы размера частиц лазерные NKT-RVS. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97532-26: Описание типа
2026-97532-26.pdf
|
Скачать | 147.8 КБ | |
|
97532-26: Методика поверки
МП 242-2636-2025
2026-mp97532-26.pdf
|
Скачать | 870.5 КБ |
Описание типа
Назначение
Анализаторы размера частиц лазерные NKT-RVS (далее - анализаторы) предназначены для измерений размера частиц в суспензиях, эмульсиях и порошковых материалах.
Описание
К настоящему типу средств измерений относятся анализаторы следующих моделей: NKT-RVS2020-H, NKT-RVS2020-L, NKT-RVS5200-H, NKT-RVS5300-H, NKT-RVS5600-H, NKT-RVS6100-A, NKT-RVS6100-B, NKT-RVS6100-C. Модели отличаются метрологическими и техническими характеристиками, в том числе системами диспергирования анализируемой пробы.
Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения - лазерным диодом, попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и под разными углами регистрируется с помощью приёмника - многоэлементного фотодетектора. По полученной зависимости интенсивности излучения от угла рассеяния осуществляется вычисление размера частиц.
Конструктивно анализаторы выполнены в едином корпусе, в котором размещены оптические, электронные и механические компоненты, обеспечивающие общее функционирование.
При работе с жидкостной системой диспергирования анализируемая проба из смесительной ёмкости многократно прокачивается через измерительную зону (кювету) по замкнутому тракту с помощью встроенного центробежного насоса. После окончания измерений жидкость удаляется из тракта. Для разрушения агломератов и предотвращения их образования применяется встроенный ультразвуковой диспергатор.
При работе с системой воздушного диспергирования сухая проба из лотка втягивается эжектором, питаемым от внешнего воздушного компрессора, и, поступая в измерительную зону, диспергируется потоком сжатого воздуха. Удаление пробы осуществляется посредством внешнего вакуумного пылесборника.
Электрическое питание осуществляется от сети переменного тока. Анализаторы оснащены цифровым интерфейсом. Управление анализаторами осуществляется с помощью персонального компьютера со специализированным программным обеспечением.
Результаты измерений представляются в виде дифференциальных и интегральных значений размера частиц. Предусмотрена оценка долевого распределения частиц по размерам.
Общий вид анализаторов, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 и 2. Пломбировка корпуса, а также нанесение на него знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в буквенно-цифровом формате наносится на этикетку с помощью графических устройств.

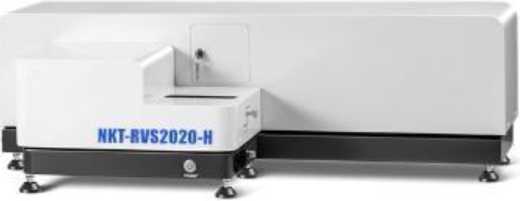

а) модель NKT-RVS2020-H

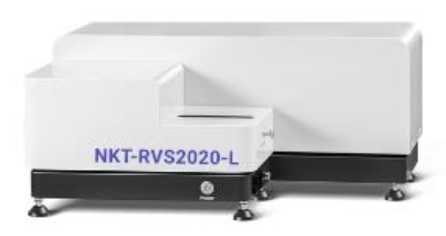

б) модель NKT-RVS2020-L

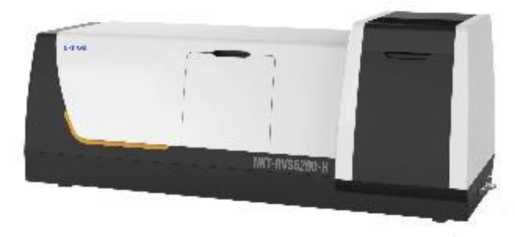

в) модели NKT-RVS5200-H, NKT-RVS5300-H, NKT-RVS5600-H

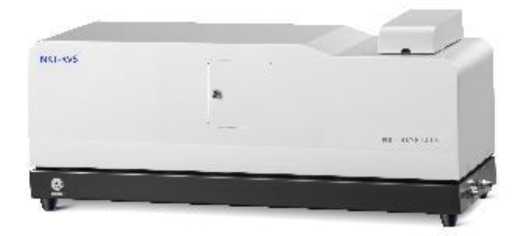

г) модели NKT-RVS6100-A, NKT-RVS6100-C

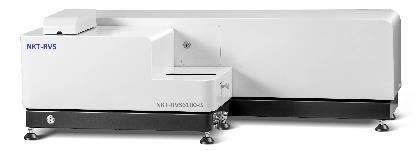

д) модель NKT-RVS6100-B
Рисунок 1 - Общий вид анализаторов

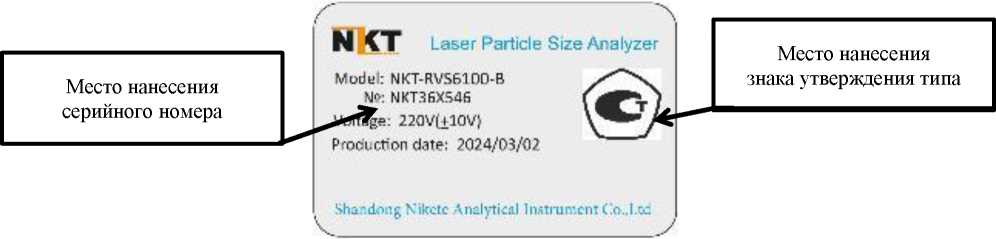

Рисунок 2 - Пример этикетки
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО) и автономное ПО «NKT-RVS System». ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для автономного ПО |
|
Идентификационное наименование ПО |
NKT-RVS System |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон показаний размера частиц (в зависимости от модели и системы диспергирования), D50 , мкм: - NKT-RVS2020-H (воздушное диспергирование) - NKT-RVS2020-L (воздушное диспергирование) - NKT-RVS5200-H (жидкостное диспергирование) - NKT-RVS5300-H (жидкостное диспергирование) - NKT-RVS5600-H (жидкостное диспергирование) - NKT-RVS6100-A (жидкостное диспергирование) |
от 0,1 до 2000 от 0,1 до 800 от 0,1 до 800 от 0,1 до 1000 от 0,01 до 1000 от 0,01 до 1250 |
Продолжение таблицы 2
|
1 |
2 |
|
- NKT-RVS6100-B (воздушное и жидкостное диспергирование) - NKT-RVS6100-C (жидкостное диспергирование) |
от 0,01 до 2000 от 0,01 до 2000 |
|
Диапазон измерений размера частиц (в зависимости от модели и системы диспергирования), D50, мкм: - NKT-RVS2020-H (воздушное диспергирование) - NKT-RVS2020-L (воздушное диспергирование) - NKT-RVS5200-H (жидкостное диспергирование) - NKT-RVS5300-H (жидкостное диспергирование) - NKT-RVS5600-H (жидкостное диспергирование) - NKT-RVS6100-A (жидкостное диспергирование) - NKT-RVS6100-B: - воздушное диспергирование - жидкостное диспергирование - NKT-RVS6100-C (жидкостное диспергирование) |
от 10 до 800 от 10 до 800 от 1 до 800 от 1 до 800 от 1 до 800 от 1 до 800 от 10 до 800 от 1 до 800 от 1 до 800 |
|
Пределы допускаемой относительной погрешности измерений размера частиц, % |
±20 |
|
* D50 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 %, мкм. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение сети переменного тока, В |
230 ± 23 |
|
- частота сети переменного тока, Г ц |
50 ± 1 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры (в зависимости от модели) (длинахширинахвысота), мм, не более: - NKT-RVS2020-H |
1050х410х540 |
|
- NKT-RVS2020-L |
700х495х300 |
|
- NKT-RVS5200-H |
820x310x330 |
|
- NKT-RVS5300-H |
820x310x330 |
|
- NKT-RVS5600-H |
820x310x330 |
|
- NKT-RVS6100-A |
1050x320x335 |
|
- NKT-RVS6100-B |
1040x505x335 |
|
- NKT-RVS6100-C |
1050x320x335 |
|
Масса (в зависимости от модели), кг, не более: - NKT-RVS2020-H |
46 |
|
- NKT-RVS2020-L |
35 |
|
- NKT-RVS5200-H |
38 |
|
- NKT-RVS5300-H |
38 |
|
- NKT-RVS5600-H |
38 |
|
- NKT-RVS6100-A |
46 |
|
- NKT-RVS6100-B |
54 |
|
- NKT-RVS6100-C |
46 |
Продолжение таблицы 3
|
1 |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации влаги), %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на этикетку анализатора и титульный лист руководства по эксплуатации с помощью графических устройств.
Комплектность
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор размера частиц лазерный |
NKT-RVS |
1 шт. |
|
Автономное ПО |
NKT-RVS System |
1 экз. |
|
Комплект принадлежностей 1) |
- |
1 комп. |
|
Анализаторы размера частиц лазерные NKT-RVS. Руководство по эксплуатации 2) |
- |
1 экз. |
|
1) Согласовывается при заказе. 2) В зависимости от модели анализатора наименование документа дополнительно содержит указание модели или группы моделей. | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» документа «Анализаторы размера частиц лазерные NKT-RVS. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Shandong Nikete Analytical Instrument Co., Ltd.
