Манометры показывающие STEWARTS
| Номер в ГРСИ РФ: | 97544-26 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Stewart-Buchanan Gauges Ltd.", Великобритания |
Манометры показывающие STEWARTS (далее - манометры) предназначены для измерений избыточного давления.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97544-26 | ||||||||||||||||||||||||
| Наименование | Манометры показывающие | ||||||||||||||||||||||||
| Модель | STEWARTS | ||||||||||||||||||||||||
| Приказы |
№143 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6275e069-93fd-c823-fceb-b01dd3ec9625 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Stewart-Buchanan Gauges Ltd., Великобритания, СОЕДИНЕННОЕ КОРОЛЕВСТВО, 7 Garrel Road, Burnside Industrial Estate, Kilsyth, Glasgow G65 9JX, SCOTLAND
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 161-443- 2025 «ГСИ. Манометры показывающие STEWARTS. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 246 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.02.2026 |
Поверители
Скачать
|
97544-26: Описание типа
2026-97544-26.pdf
|
Скачать | 229.1 КБ | |
|
97544-26: Методика поверки
РТ-МП- 161-443- 2025
2026-mp97544-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Манометры показывающие STEWARTS (далее - манометры) предназначены для измерений избыточного давления.
Описание
Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой (пером), защитного стекла и штуцера для присоединения манометра. Корпус манометров выполнен из нержавеющей стали AISI 316.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки (пера) механического показывающего устройства. При применении в местах с высокими динамическими нагрузками и вибрациями манометры могут быть заполнены демпфирующей жидкостью, через специальное отверстие в корпусе.
К манометрам данного типа относятся манометры со следующими заводскими номерами:
|
24922604/1 |
24922606/6 |
24922609/22 |
24922610/20 |
24922615/1 |
24922615/42 |
|
24922604/2 |
24922606/7 |
24922609/25 |
24922610/21 |
24922615/2 |
24922615/43 |
|
24922604/3 |
24922606/8 |
24922609/26 |
24922610/22 |
24922615/3 |
24922615/44 |
|
24922604/4 |
24922606/9 |
24922609/27 |
24922610/23 |
24922615/4 |
24922615/45 |
|
24922604/5 |
24922606/10 |
24922609/28 |
24922610/24 |
24922615/5 |
24922615/46 |
|
24922604/6 |
24922606/11 |
24922609/29 |
24922610/25 |
24922615/6 |
24922615/47 |
|
24922604/7 |
24922606/12 |
24922609/30 |
24922610/26 |
24922615/7 |
24922615/48 |
|
24922604/8 |
24922606/13 |
24922609/31 |
24922610/27 |
24922615/8 |
24922615/49 |
|
24922605/1 |
24922606/14 |
24922609/32 |
24922610/28 |
24922615/9 |
24922615/50 |
|
24922605/2 |
24922606/15 |
24922609/33 |
25911311/1 |
24922615/10 |
24922615/51 |
|
24922605/3 |
24922606/16 |
24922609/34 |
25911311/2 |
24922615/11 |
24922615/52 |
|
24922605/4 |
24922606/17 |
24922609/35 |
24922611/1 |
24922615/12 |
24922615/53 |
|
24922605/5 |
24922606/18 |
24922609/36 |
24922611/2 |
24922615/13 |
24922615/54 |
|
24922605/6 |
24922607/1 |
24922609/37 |
24922611/3 |
24922615/14 |
24922615/55 |
|
24922605/7 |
24922607/2 |
24922609/38 |
24922611/4 |
24922615/15 |
24922615/56 |
|
24922605/8 |
24922607/3 |
24922609/39 |
24922611/5 |
24922615/16 |
24922615/57 |
|
24922605/9 |
24922607/4 |
24922609/40 |
24922611/6 |
24922615/17 |
24922615/58 |
|
24922605/10 |
24922607/5 |
24922609/41 |
24922611/7 |
24922615/18 |
24922615/59 |
|
24922605/11 |
24922607/6 |
24922609/42 |
24922611/8 |
24922615/19 |
24922615/60 |
|
24922605/12 |
24922608/1 |
24922609/43 |
24922612/1 |
24922615/20 |
24922615/61 |
|
24922605/13 |
24922608/2 |
24922609/44 |
24922612/2 |
24922615/21 |
24922615/62 |
|
24922605/14 |
24922609/1 |
25911310/1, |
24922613/1 |
24922615/22 |
24922616/1 |
|
24922605/15 |
24922609/2 |
25911310/2, |
24922613/2 |
24922615/23 |
24922616/2 |
|
24922605/16 |
24922609/3 |
25911310/3 |
24922613/3 |
24922615/24 |
24922616/3 |
|
24922605/17 |
24922609/4 |
24922610/1 |
24922613/4 |
24922615/25 |
24922616/4 |
|
24922605/18 |
24922609/5 |
24922610/2 |
24922613/5 |
24922615/26 |
24922617/1 |
|
24922605/19 |
24922609/6 |
24922610/3 |
24922613/6 |
24922615/27 |
24922617/2 |
|
24922605/20 |
24922609/7 |
24922610/4 |
24922613/7 |
24922615/28 |
24922617/3 |
|
24922605/21 |
24922609/8 |
24922610/5 |
24922613/8 |
24922615/29 |
24922617/4 |
|
24922605/22 |
24922609/9 |
24922610/6 |
24922614/1 |
24922615/30 |
24922617/5 |
|
24922605/23 |
24922609/10 |
24922610/7 |
24922614/2 |
24922615/31 |
24922617/6 |
|
24922605/24 |
24922609/11 |
24922610/8 |
24922614/3 |
24922615/32 |
24922618/1 |
|
24922605/25 |
24922609/12 |
24922610/9 |
24922614/4 |
24922615/33 |
24922618/2 |
|
24922605/26 |
24922609/13 |
24922610/10 |
24922614/5 |
24922615/34 |
24922618/3 |
|
24922605/27 |
24922609/14 |
24922610/11 |
24922614/6 |
24922615/35 |
24922618/4 |
|
24922605/28 |
24922609/15 |
24922610/12 |
24922614/7 |
24922615/36 |
24922619/1 |
|
24922606/1 |
24922609/17 |
24922610/13 |
24922614/8 |
24922615/37 |
24922619/2 |
|
24922606/2 |
24922609/18 |
24922610/15 |
24922614/9 |
24922615/38 |
24922619/3 |
|
24922606/3 |
24922609/19 |
24922610/16 |
24922614/10 |
24922615/39 |
24922619/4 |
|
24922606/4 |
24922609/20 |
24922610/17 |
24922614/11 |
24922615/40 |
24922620/1 |
|
24922606/5 |
24922609/21 |
24922610/19 |
24922614/12 |
24922615/41 |
24922620/2 |

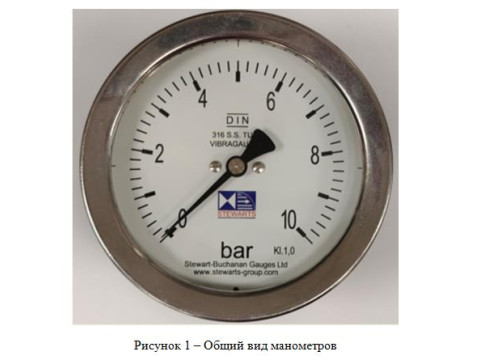

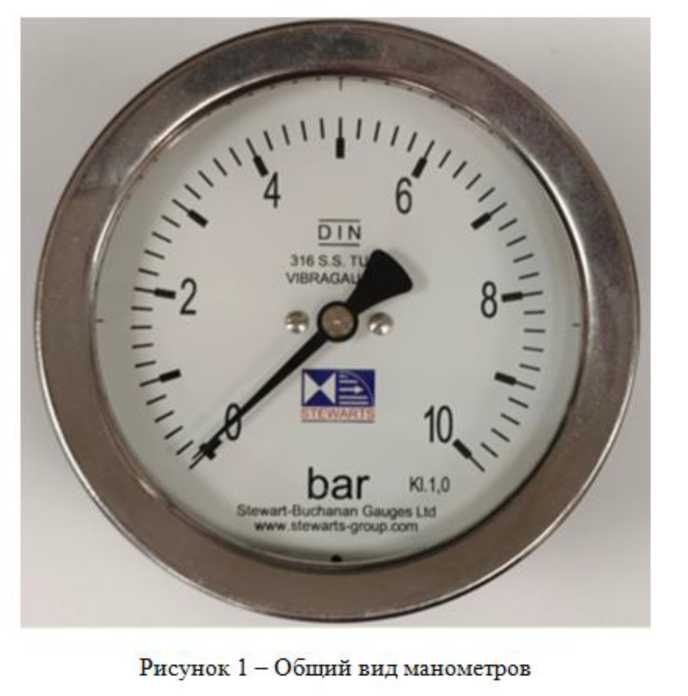

Общий вид манометров представлен на рисунке 1.
Знак поверки может быть нанесен на стекло манометра. Место нанесения знака поверки представлено на рисунке 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на корпус манометров в виде наклейки и имеет цифровое обозначение. Место нанесения заводского номера приведено на рисунке 2.
Пломбирование манометров не предусмотрено.
Рисунок 1 - Общий вид манометров
DIN
bar
KJ 1.0
Stewart ВисЛапап Gaugaa lid ttcwart* <youp rem
MBSS Tl
VWIAGAU
место нанесения заводского номера
место нанесения знака поверки

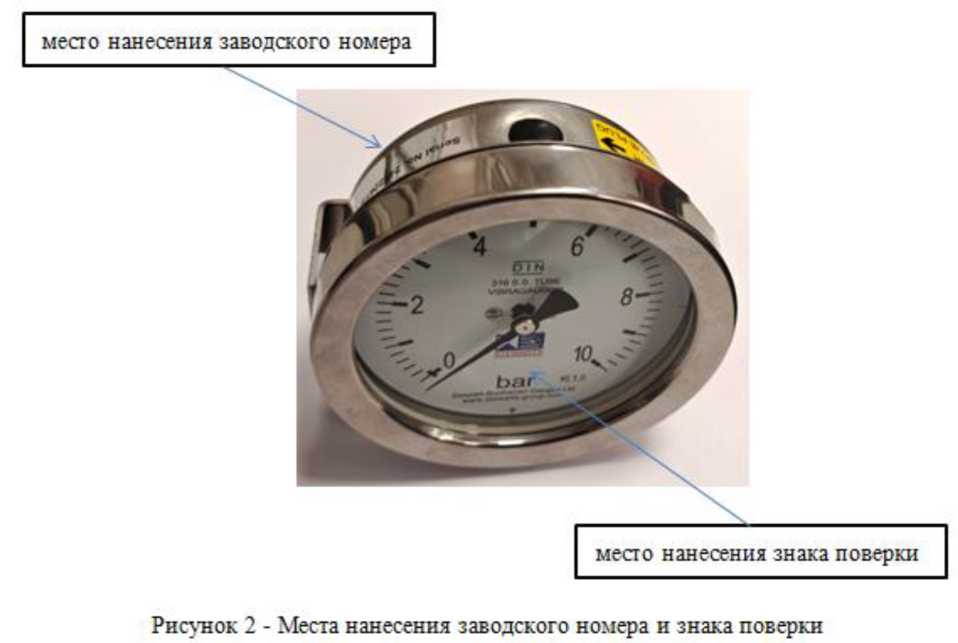

Рисунок 2 - Места нанесения заводского номера и знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
Заводские номера: 24922604/1, 24922604/2, 24922604/3, 24922604/4, 24922604/5, 24922604/6, 24922604/7, 24922604/8
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 1400 (от 0 до 140) |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,6 |
Таблица 2 - Метрологические характеристики
Заводские номера: 24922605/1, 24922605/2, 24922605/3, 24922605/4, 24922605/5, 24922605/6, 24922605/7, 24922605/8, 24922605/9, 24922605/10, 24922605/11, 24922605/12, 24922605/13, 24922605/14, 24922605/15, 24922605/16, 24922605/17, 24922605/18, 24922605/19, 24922605/20, 24922605/21, 24922605/22, 24922605/23, 24922605/24, 24922605/25, 24922605/26, 24922605/27, 24922605/28
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 1000 (от 0 до 100) |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,0 |
Таблица 3 - Метрологические характеристики
Заводские номера: 24922610/1, 24922610/2, 24922610/3, 24922610/4, 24922610/5, 24922610/6, 24922610/7, 24922610/8, 24922610/9, 24922610/10, 24922610/11, 24922610/12, 24922610/13,
24922610/15, 24922610/16, 24922610/17, 24922610/19, 24922610/20, 24922610/21, 24922610/22,
24922610/23, 24922610/24, 24922610/25, 24922610/26, 24922610/27, 24922610/28, 25911311/1,
25911311/2, 24922615/1, 24922615/2, 24922615/3, 24922615/4, 24922615/5, 24922615/6,
24922615/7, 24922615/8, 24922615/9, 24922615/10, 24922615/11, 24922615/12, 24922615/13,
24922615/14, 24922615/15, 24922615/16, 24922615/17, 24922615/18, 24922615/19, 24922615/20,
24922615/21, 24922615/22, 24922615/23, 24922615/24, 24922615/25, 24922615/26, 24922615/27,
24922615/28, 24922615/29, 24922615/30, 24922615/31, 24922615/32, 24922615/33, 24922615/34,
24922615/35, 24922615/36, 24922615/37, 24922615/38, 24922615/39, 24922615/40, 24922615/41,
24922615/42, 24922615/43, 24922615/44, 24922615/45, 24922615/46, 24922615/47, 24922615/48,
24922615/49, 24922615/50, 24922615/51, 24922615/52, 24922615/53, 24922615/54, 24922615/55,
24922615/56, 24922615/57, 24922615/58, 24922615/59, 24922615/60, 24922615/61, 24922615/62,
24922620/1, 24922620/2____________________________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 1000 (от 0 до 100) |
|
Пределы основной допускаемой приведенной погрешности измерений давления Y1) , % от диапазона измерений |
±1,6 |
Таблица 4 - Метрологические характеристики
Заводские номера: 24922606/1, 24922606/2, 24922606/3, 24922606/4, 24922606/5, 24922606/6, 24922606/7, 24922606/8, 24922606/9, 24922606/10, 24922606/11, 24922606/12, 24922606/13,
24922606/14, 24922606/15, 24922606/16, 24922606/17, 24922606/18, 24922609/1, 24922609/2,
24922609/3, 24922609/4, 24922609/5, 24922609/6, 24922609/7, 24922609/8, 24922609/9,
24922609/10, 24922609/11, 24922609/12, 24922609/13, 24922609/14, 24922609/15, 24922609/17,
24922609/18, 24922609/19, 24922609/20, 24922609/21, 24922609/22, 24922609/25, 24922609/26,
24922609/27, 24922609/28, 24922609/29, 24922609/30, 24922609/31, 24922609/32, 24922609/33,
24922609/34, 24922609/35, 24922609/36, 24922609/37, 24922609/38, 24922609/39, 24922609/40,
24922609/41, 24922609/42, 24922609/43, 24922609/44, 25911310/1, 25911310/2, 25911310/3,
24922612/1, 24922612/2___________________________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 600 (от 0 до 60) |
|
Пределы основной допускаемой приведенной погрешности измерений давления Y1) , % от диапазона измерений |
±1,0 |
Таблица 5 - Метрологические характеристики Заводские номера: 24922608/1, 24922608/2
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 400 (от 0 до 40) |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,0 |
Таблица 6 - Метрологические характеристики
Заводские номера: 24922607/1, 24922607/2, 24922607/3, 24922607/4, 24922607/5, 24922607/6, 24922611/1, 24922611/2, 24922611/3, 24922611/4, 24922611/5, 24922611/6, 24922611/7, 24922611/8, 24922618/1, 24922618/2, 24922618/3, 24922618/4_________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 16 (от 0 до 1,6) |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,0 |
Таблица 7 - Метрологические характеристики
Заводские номера: 24922613/1, 24922613/2, 24922613/3, 24922613/4, 24922613/5, 24922613/6, 24922613/7, 24922613/8, 24922614/1, 24922614/2, 24922614/3, 24922614/4, 24922614/5, 24922614/6, 24922614/7, 24922614/8, 24922614/9, 24922614/10, 24922614/11, 24922614/12
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 10 (от 0 до 1,0) |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,0 |
Таблица 8 - Метрологические характеристики
Заводские номера: 24922616/1, 24922616/2, 24922616/3, 24922616/4
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 137,9 |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,0 |
Таблица 9 - Метрологические характеристики
Заводские номера: 24922617/1, 24922617/2, 24922617/3, 24922617/4, 24922617/5, 24922617/6, 24922619/1, 24922619/2, 24922619/3, 24922619/4
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 68,95 |
|
Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений |
±1,0 |
Таблица 10 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждые 10 °С, % от диапазона измерений |
±0,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от +21 до +25 от 84 до 106,7 от 30 до 80 |
Таблица 11 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхглубина)1) , мм, не более |
90x40;135x40 |
|
Масса1) , кг, не более |
1,0; 1,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от -20 до +60 от 84 до 106,7 от 30 до 80 |
|
Примечание: 1) Конкретное значение указано в паспорте манометра | |
Знак утверждения типа
наносится в паспорт типографским способом.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
STEWARTS |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Описание» и разделе 7 «Эксплуатация и монтаж» паспорта.
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Другие Манометры
