Анализаторы общего органического углерода RULLAB
| Номер в ГРСИ РФ: | 97547-26 |
|---|---|
| Производитель / заявитель: | ООО «МИЛЛАБ», г. Москва |
Анализаторы общего органического углерода RULLAB (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, общего органического углерода, общего неорганического углерода, нелетучего органического углерода в водных растворах органических и неорганических веществ.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97547-26 | |||||||||
| Действует | по 29.01.2031 | |||||||||
| Наименование | Анализаторы общего органического углерода | |||||||||
| Модель | RULLAB | |||||||||
| Модификации |
TOC-3000 TOC-5000 RN TOC-5000 RD |
|||||||||
| Приказы |
№143 от
29.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b027df3d-ee74-edfb-0e9d-8dd3a19ce4ba | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МИЛЛАБ», РОССИЯ, 127410, г. Москва, ул. Инженерная, д. 18, корп. 1, кв. 43
Поверка
| Методика поверки / информация о поверке |
МП 128- 251-2023 ГСИ. Анализаторы общего органического углерода RULLAB. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97547-26: Описание типа
2026-97547-26.pdf
|
Скачать | 150.9 КБ | |
|
97547-26: Методика поверки
МП 128- 251-2023
2026-mp97547-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Анализаторы общего органического углерода RULLAB (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, общего органического углерода, общего неорганического углерода, нелетучего органического углерода в водных растворах органических и неорганических веществ.
Описание
Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы или облучением УФ-излучением во влажной атмосфере и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб, блока окисления проб (каталитическая печь или резервуар для проведения реакций разложения под воздействием УФ-излучения), блока недисперсионного инфракрасного детектора и блока управляющей электроники, установленных в одном корпусе.
Анализаторы выпускаются в следующих модификациях: TOC-3000, TOC-5000 RN, TOC-5000 RD. Модификации между собой отличаются конструктивно, метрологическими и техническими характеристиками. В модификациях ТОС-5000 RN и TOC-5000 RD окисление пробы проводится путем каталитического сжигания при высокой температуре; в модификации ТОС-3000 окисление проводится путем смешивания пробы с окислителем и последующим облучением УФ-излучением. Модификация TOC-5000 RN с ручным разбавлением пробы; модификация TOC-5000 RD с автоматическим разбавлением пробы.
Анализаторы могут оснащаться автоматической системой для отбора и ввода проб (автосамплером).
Анализаторы могут работать в следующих режимах: TC - определение общего углерода; TOC - определение общего органического углерода; TIC - определение общего неорганического углерода; NPOC - определение неотдуваемого органического углерода (нелетучего органического углерода).
Корпус анализаторов изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на информационной табличке (шильде) на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунках 1 и 2. Место нанесения серийного номера на анализаторы представлено на рисунке 3.

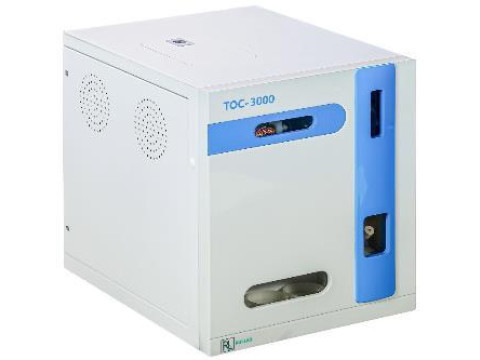

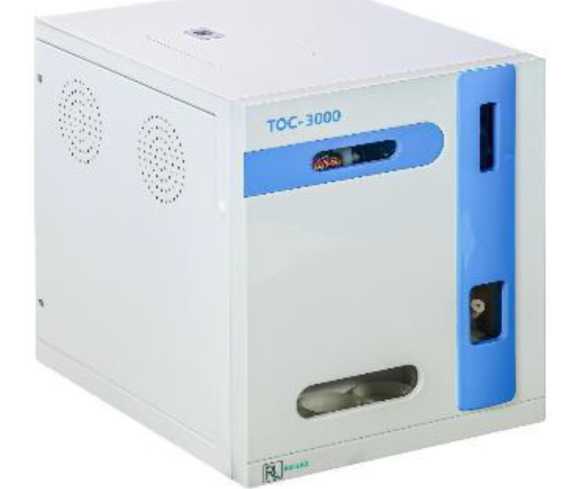

Рисунок 1 - Общий вид анализаторов общего органического углерода RULLAB TOC-3000

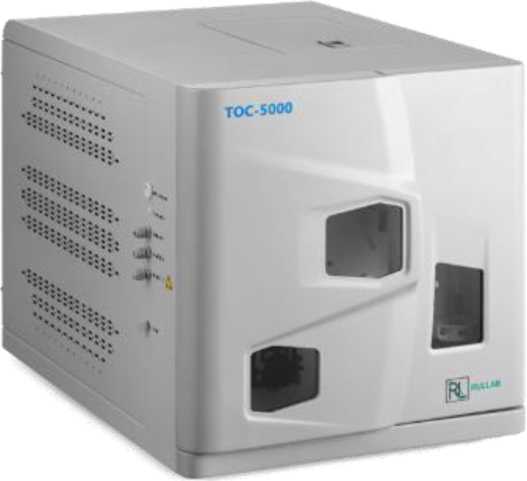

Рисунок 2 - Общий вид анализаторов общего органического углерода RULLAB TOC-5000 RN и TOC-5000 RD

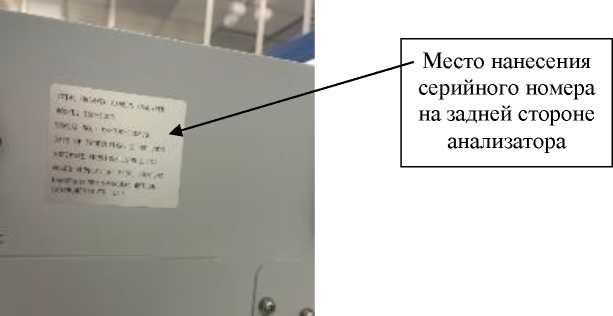

Рисунок 3 - Место нанесения серийного номера на анализаторы общего органического углерода RULLAB
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены одним из видов внешнего программного обеспечения (далее -ПО), приведенного в таблице 1, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ТОС |
TOCLAB |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х* |
1.Х.Х.Х* |
|
Цифровой идентификатор ПО |
_ |
_ |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 999 | ||
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение для модификации | |
|
ТОС-3000 |
TOC-5000 RN TOC-5000 RD | |
|
Предел обнаружения углерода1), мг/дм3, не более |
0,05 |
0,10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика)2), % |
5,0 |
3,0 |
|
1) При измерении в режиме общий углерод (ТС) 2) При массовой концентрации углерода, превышающей более чем в 10 раз предел обнаружения для анализаторов модификации ТОС-3000; при массовой концентрации, превышающей более чем в 100 раз предел обнаружения для анализаторов модификаций TOC-5000 RN, TOC-5000 RD | ||
аблица 3 - Основные технические характеристик
|
Наименование характеристики |
Значение для модификации | |
|
ТОС-3000 |
TOC-5000 RN TOC-5000 RD | |
|
Диапазон показаний массовой концентрации углерода, мг/дм3 |
от 0 до 10000 |
от 0 до 100000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
445 460 360 |
640 450 480 |
|
Масса, кг, не более |
30 |
45 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от +10 до +35 от 10 до 80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода |
RULLAB TOC-3000 / RULLAB TOC-5000 RN / RULLAB TOC-5000 RD |
1 шт. |
|
Автосамплер для жидких проб |
AS-W20 |
* 1 шт. |
|
Автосамплер для твердых проб |
AS-S200 |
* 1 шт. |
|
Персональный компьютер |
ПК |
* 1 шт. |
|
Программное обеспечение |
ТОС/TOCLAB |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
* По заказу | ||
Сведения о методах измерений
- главе 1 «Введение», главе 4 «Рабочий процесс» документа «Анализаторы общего органического углерода RULLAB TOC-3000. Руководство по эксплуатации»;
- главе 1 «Общее описание», главе 6 «Рабочий процесс» документа «Анализаторы общего органического углерода RULLAB TOC-5000 RN, TOC-5000 RD. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-1-70225019-2024 «Анализаторы общего органического углерода RULLAB. Технические условия»
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
