Измерители пиковой и средней мощности АКМЕТЕХ AT87234
| Номер в ГРСИ РФ: | 97548-26 |
|---|---|
| Производитель / заявитель: | АО "Акметрон", г. Москва |
Измерители пиковой и средней мощности АКМЕТЕХ AT87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97548-26 | |||||||||||||||
| Действует | по 29.01.2031 | |||||||||||||||
| Наименование | Измерители пиковой и средней мощности | |||||||||||||||
| Модель | АКМЕТЕХ AT87234 | |||||||||||||||
| Модификации |
AT87234D AT87234E AT87234F AT87234L |
|||||||||||||||
| Приказы |
№143 от
29.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 030a3de7-a731-b2ef-b9a1-7bed8e91b05a | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «Акметрон», РОССИЯ, 109544, г. Москва, вн.тер.г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 990-441- 2025 ГСИ. Измерители пиковой и средней мощности АКМЕТЕХ AT87234. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97548-26: Описание типа
2026-97548-26.pdf
|
Скачать | 189.9 КБ | |
|
97548-26: Методика поверки
РТ-МП- 990-441- 2025
2026-mp97548-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители пиковой и средней мощности АКМЕТЕХ AT87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Описание
Конструктивно измерители представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерителя расположен коаксиальный соединитель, на задней - разъемы «Trig In» и «Trig Out» для управления системой запуска, а также разъем для подключения кабеля интерфейса мини USB.
Принцип действия измерителей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов диодным детектором в напряжение постоянного тока, которое при помощи аналого-цифрового преобразователя преобразуется в цифровой код. Результаты измерений через интерфейс USB передаются на персональный компьютер со специализированным программным обеспечением и визуализируются на экране.
К данному типу средства измерений относятся измерители следующих модификаций: AT87234D, AT87234E, AT87234F, AT87234L.
Модификации отличаются диапазоном частот и типом входного соединителя СВЧ.
Общий вид измерителей представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа измерители имеют защитную наклейку изготовителя на стыке панелей корпуса, схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака утверждения типа
Место
нанесения серийного номера
AB'’5
Диапазон ui «астат !4МЦ -18 Пи Днапим ч» чацноги .45д1* -‘20д>
' ,АЯ'< ОЗ
ДМКИИ раб часто: 50 МГц - 40 Пи4'
Дпапатои юн. чайное»: -45дЬч - ‘20 дБи
Дя»а>01 pai чего 50 МГц - 26,5 (Ц Дныато и». я|цитст< -45 дЕл - »20 дБи
ПИКОВОЙ
A7B7234D Измеритель пиковой и средней модности
АТВ7234-Е Изнеритепь очковой _ - н средней модности
ATB7234L Измеритель пиковой и средней мощности________
Дчаамои раЬ часто: 500 МГц - М Диапаэои юн. чодносгс -45дБн •‘20 дЬи
AT87234F

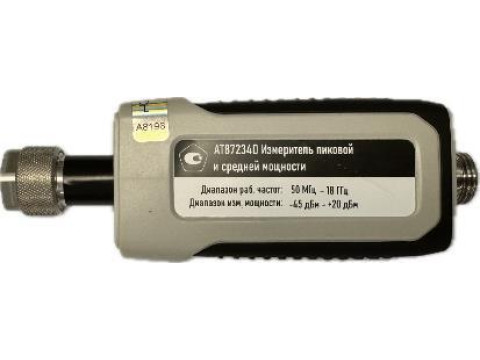

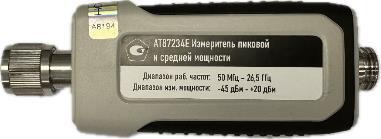

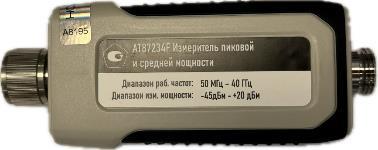

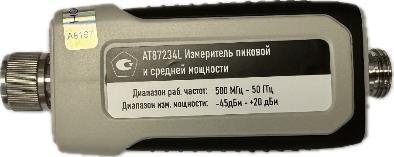

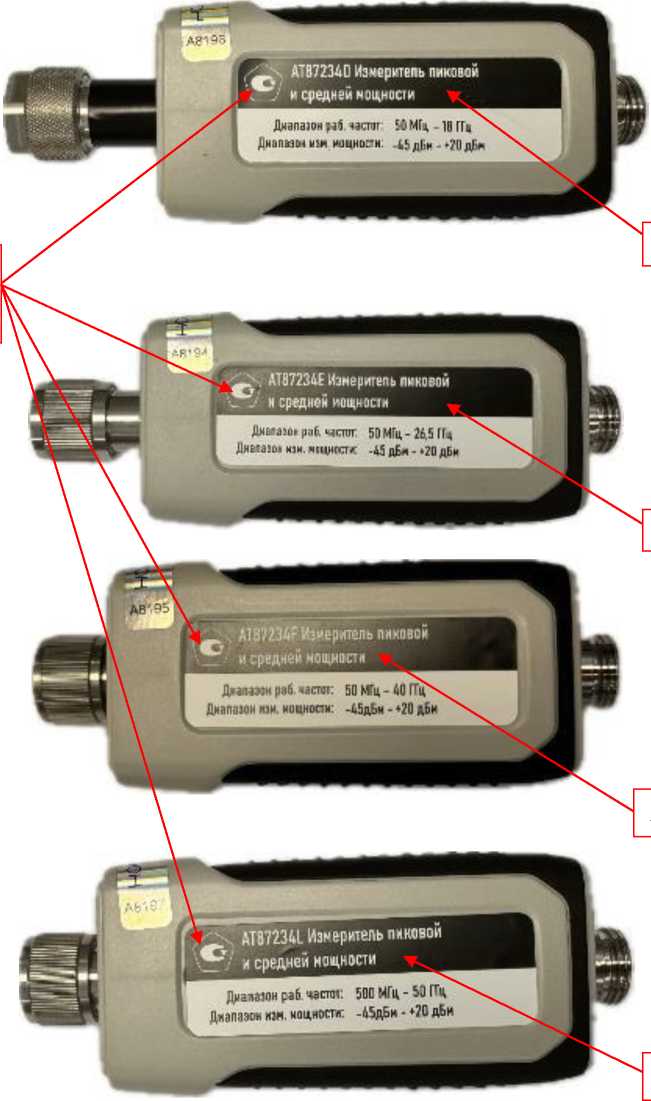

Рисунок 1 - Общий вид средства измерений
AT87234D
AT87234E
AT87234L

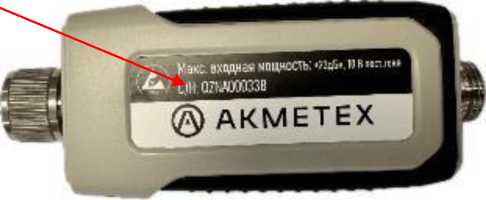

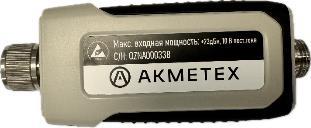

Рисунок 2 - Место нанесения серийного номера
Место пломбировки от несанкционированного доступа

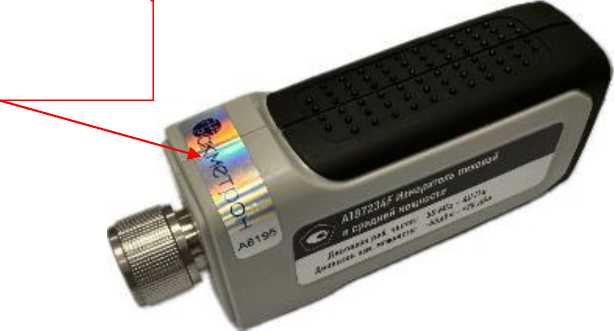

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Измерители работают под управлением персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Meter Panel |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, ГГц - модификация AT87234D - модификация AT87234E - модификация AT87234F - модификация AT87234L |
от 0,05 до 18 от 0,05 до 26,5 от 0,05 до 40 от 0,5 до 50 |
|
Диапазон измерений мощности, мВт |
от 3 • 10-5 до 100 |
Продолжение таблицы 2
|
1 |
2 | |
|
КСВН входа в диапазоне частот, не более: - модификация AT87234D от 0,05 до 2 ГГц включ. св. 2 до 18 ГГц - модификация AT87234E от 0,05 до 2 ГГц включ. св. 2 до 18 ГГц включ. св. 18 до 26,5 ГГц - модификация AT87234F от 0,05 до 2 ГГц включ. св. 2 до 18 ГГц включ. св. 18 до 26,5 ГГц включ. св. 26,5 до 40 ГГц - модификация AT87234L от 0,5 до 2 ГГ ц включ. св. 2 до 18 ГГц включ. св. 18 до 26,5 ГГц включ. св. 26,5 до 40 ГГц включ. св. 40 до 50 ГГц включ. |
1,20 1,26 1,20 1,26 1,35 1,20 1,26 1,35 1,50 1,20 1,26 1,35 1,50 1,70 | |
|
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт, %, в диапазоне частот: - модификация AT87234D от 0,05 до 10 ГГц включ. св. 10 до 18 ГГц - модификация AT87234E от 0,05 до 1 ГГц включ. св. 1 до 18 ГГц включ. св. 18 до 26,5 ГГц - модификация AT87234F от 0,05 до 1 ГГц включ. св. 1 до 18 ГГц включ. св. 18 до 26,5 ГГц включ. св. 26,5 до 40 ГГц - модификация AT87234L от 0,5 до 18 ГГц включ. св. 18 до 26,5 ГГц включ. св. 26,5 до 40 ГГц включ. св. 40 до 50 ГГц включ. |
±4,0 ±4,5 ±4,2 ±5,5 ±6,0 ±4,2 ±5,5 ±6,0 ±6,5 ±4,5 ±5,5 ±6,5 ±7,0 | |
|
Пределы допускаемой относительной погрешности измерений мощности от -15 до +20 дБ относительно 1 мВт, без учета погрешности рассогласования, % |
AT87234D |
±5,0 |
|
AT87234E |
± 6,5 | |
|
AT87234F |
± 12,0 | |
|
AT87234L |
± 12,0 | |
|
Минимальное детектируемое время нарастания/спада импульса в режиме пиковой мощности, нс |
15 | |
|
Минимально детектируемая ширина импульсного сигнала в режиме пиковой мощности, нс |
50 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа: - модификация AT87234D |
N «вилка» |
|
- модификация AT87234E |
3,50 мм «вилка» |
|
- модификация AT87234F |
2,40 мм «вилка» |
|
- модификация AT87234L |
1,85 мм «вилка» |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более - модификация AT87234D |
52х34х142 |
|
- модификация AT87234E |
52х34х134 |
|
- модификация AT87234F |
52х34х125 |
|
- модификация AT87234L |
52х34х125 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +20 до +30 |
|
- относительная влажность воздуха (при температуре до +30 °С), % |
от 30 до 80 |
Знак утверждения типа
наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель пиковой и средней мощности АКМЕТЕХ AT87234 (модификация определяется при заказе) |
AT87234D AT87234E AT87234F AT87234L |
1 шт. модификация по заказу |
|
Кабель USB, 2 м |
- |
1шт. |
|
Кабели для управления триггером, 1,5 м |
- |
2 шт. |
|
Диск с программным обеспечением |
- |
1 экз. |
|
Руководство по эксплуатации |
МТЛБ.411151.036 РЭ |
1 экз. |
|
Паспорт |
МТЛБ.411151.036 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы с прибором» руководства по эксплуатации МТЛБ.411151.036 РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
МТЛБ.411151.036 ТУ Измерители пиковой и средней мощности АКМЕТЕХ AT87234.
Технические условия
