Системы измерительные ПБ21.05
| Номер в ГРСИ РФ: | 97562-26 |
|---|---|
| Производитель / заявитель: | ФГАОУ ВО «Севастопольский государственный университет», г. Севастополь |
Системы измерительные ПБ21.05 (далее - ПБ21.05) предназначены для сбора данных о температуре воды в поверхностном и подповерхностном слоях моря, об абсолютном давлении (далее - давлении) в подповерхностном слое моря и мутности морской среды прибрежных акваторий с передачей информации по сети сотовой связи GSM.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97562-26 | ||||||
| Действует | по 29.01.2031 | ||||||
| Наименование | Системы измерительные | ||||||
| Модель | ПБ21.05 | ||||||
| Модификации |
ПБ21.05 – исполнение с незаряжаемым источником электропитания ПБ21.05.1 – исполнение с дополнительным заряжаемым источником электропитания на основе фотоэлементов ПБ21.05.2 – исполнение с незаряжаемым источником электропитания и без модуля измерений давления и подповерхностной температуры воды |
||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 57b47f03-0ee4-6d81-3856-532c7a084f40 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГАОУ ВО «Севастопольский государственный университет», РОССИЯ, 299053, г. Севастополь, ул. Университетская, 33
Поверка
| Методика поверки / информация о поверке |
МП-572-2024 ГСИ. Системы измерительные ПБ21.05. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97562-26: Описание типа
2023-97562-26.pdf
|
Скачать | 360.6 КБ | |
|
97562-26: Методика поверки
МП-572-2024
2026-mp97562-26.pdf
|
Скачать | 274.5 КБ |
Описание типа
Назначение
Системы измерительные ПБ21.05 (далее - ПБ21.05) предназначены для сбора данных о температуре воды в поверхностном и подповерхностном слоях моря, об абсолютном давлении (далее - давлении) в подповерхностном слое моря и мутности морской среды прибрежных акваторий с передачей информации по сети сотовой связи GSM.
Описание
Принцип работы ПБ21.05 заключается в преобразовании измеряемых физических величин с помощью измерительных преобразователей (датчиков) давления, температуры и мутности в морской воде в аналоговые электрические сигналы, формировании их цифровых эквивалентов (кодов) и передачи информации по сети сотовой связи GSM.
Принцип действия датчика температуры воды основан на зависимости электрического сопротивления чувствительного элемента от температуры окружающей среды.
Принцип действия датчика давления основан на пьезорезистивном эффекте - изменении сопротивления от воздействия механического давления.
Конструктивно ПБ21.05 состоят из поверхностной плавучести, кабель-тросовой линии и модуля измерения давления и подповерхностной температуры воды.
Поверхностная плавучесть представляет собой сферу из поликарбоната, внутри которой размещены модем сети сотовой связи GSM, приемник GPS/ГЛОНАСС, контроллер с энергозависимой системой реального времени RTC, модули измерений температуры поверхностного слоя моря, контроля мутности воды и напряжения источника питания, источник питания, герконовый выключатель. Снаружи плавучести размещены лента выключателя, контакты датчика относительной продолжительности пребывания поверхностной плавучести в подводном положении, узлы ввода кабель-тросовой линии.
Модуль измерений давления и подповерхностной температуры воды выполнен в герметичном корпусе и состоит из интерфейса, датчиков давления и температуры.
Кабель-тросовая линия служит для электрического и механического соединения поверхностной плавучести с модулем измерений давления и подповерхностной температуры воды. В нижней части кабель-тросовой линии расположены элементы крепления к погружной части ПБ21.05.
Погружная часть ПБ21.05 образована якорем, тросовой линией и промежуточной плавучестью с вертлюгом в верхней части. Промежуточная плавучесть служит для стабилизации горизонта размещения модуля измерений давления и подповерхностной температуры воды.
Измеритель давления и температуры воды в подповерхностном слое выполнен на основе модуля измерений давления и температуры типа ПМИДТ-30 (ООО "Марлин-Юг", РФ). Температура воды в поверхностном слое измеряется с помощью интегрального цифрового термометра.
В качестве приемника GPS/ГЛОНАСС используется модуль L86 (Quectel). Передача измеренных параметров производится: в тестовом режиме - через интерфейс Bluetooth; в рабочем режиме - с помощью HTTP-запроса через модем сети сотовой связи GSM SIM800C (Simcom) или аналогичный. Сообщения в рабочем режиме поступают на приемный сервер и отображаются на веб-сервисе.
ПБ21.05 изготавливаются в трех исполнениях, имеющих следующие обозначения:
- ПБ21.05 - исполнение с незаряжаемым источником электропитания;
- ПБ21.05.1 - исполнение с дополнительным заряжаемым источником электропитания на основе фотоэлементов.
- ПБ21.05.2 - исполнение с незаряжаемым источником электропитания и без модуля измерений давления и подповерхностной температуры воды.
Исполнение ПБ21.05.1 отличается от исполнений ПБ21.05 и ПБ21.05.2 наличием дополнительного источника электропитания на основе фотоэлементов и светопропускающей верхней полусферы корпуса поверхностной плавучести. Исполнение ПБ21.05.2 отличается от исполнения ПБ21.05 отсутствием модуля измерения давления и подповерхностной температуры воды.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом наклеивания цветной пленки с покрытием защитным лаком на верхнюю часть корпуса поверхностной плавучести ПБ21.05 и типографским способом в документ «Системы измерительные ПБ21.05. Руководство по эксплуатации и паспорт».
Пломбирование ПБ21.05 не предусмотрено. Конструкция обеспечивает ограничение доступа к частям ПБ21.05, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на ПБ21.05 не предусмотрено.
ФО.1,2м
Контакты датчика относительной продолжительности пребывания
Буйреп-
* - Элементы такелажа ** - Габаритные размеры Ф6 Ох 12 Омм
а
б
в

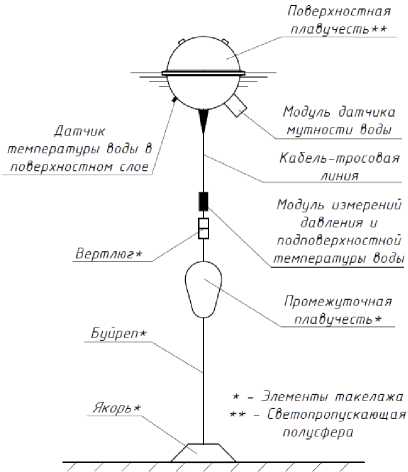

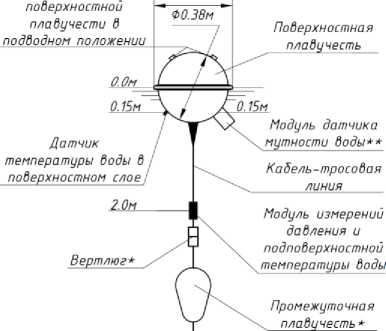

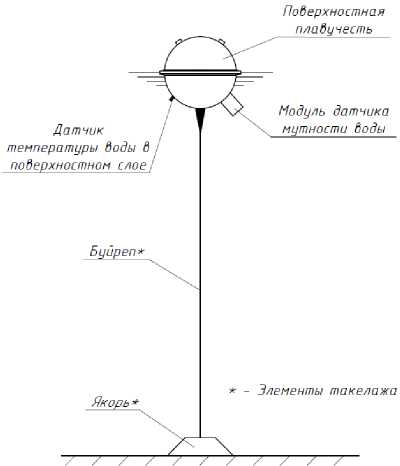

Рисунок 1 - Общий вид систем измерительных ПБ21.05 в исполнениях: ПБ21.05 (а), ПБ21.05.1 (б), ПБ21.05.2 (в)
а
б

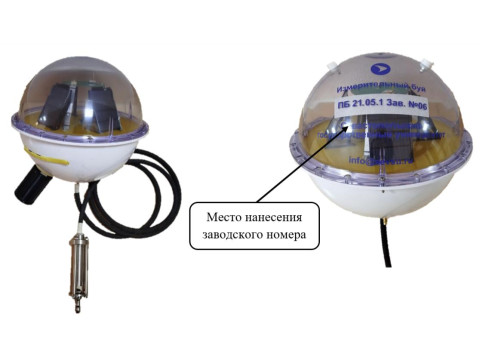

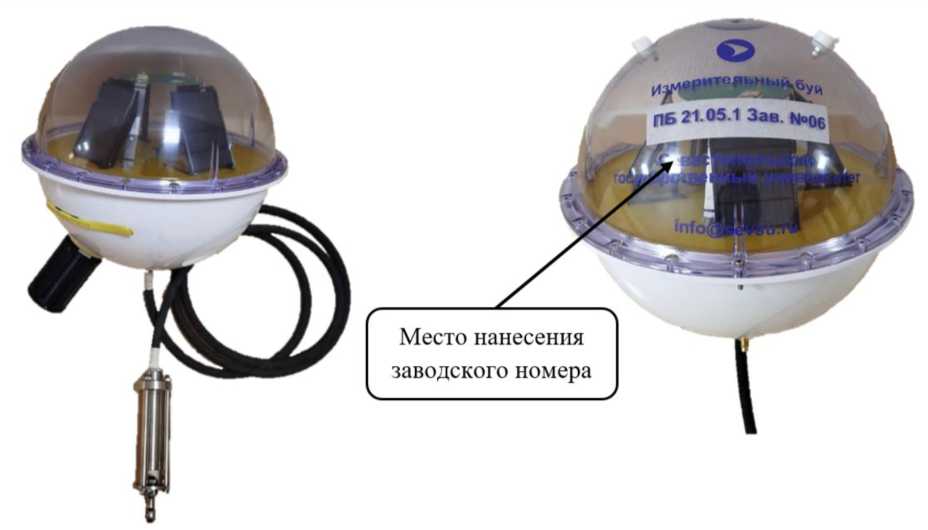

Рисунок 2 - Общий вид (а) и место нанесения заводского номера (б) системы измерительной ПБ21.05 в исполнении ПБ21.05.1
Программное обеспечение
Программное обеспечение состоит из встроенной и серверной частей. Встроенная часть ПО размещается во флэш-памяти программ контроллера ПБ21.05 и не является метрологически значимой. Конструкция ПБ21.05 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию и не может быть изменена. Встроенная часть ПО осуществляет считывание данных с датчиков и их трансляцию на сервер.
Серверная часть ПО является метрологически значимой. При помощи данной программы происходит преобразование выходного информативного параметра датчиков в значения температуры и абсолютного давления, а также формирование базы данных измерений и отображение результатов измерений на веб-сервисе. Серверная часть ПО защищена при помощи функции авторизации пользователя.
Идентификационные данные серверной части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные серверной части программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Информационная система «Г ородской Экомонитор» |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
Программное обеспечение ПБ21.05 соответствует уровню защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики__________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С Пределы допускаемой абсолютной погрешности измерений |
от -2 до +35 включ. |
температуры, °С, для датчиков температуры:
|
- в поверхностном слое воды - в подповерхностном слое воды |
±1,5 ±0,2 |
|
Диапазон показаний абсолютного давления, гПа1) |
от 850 до 1500 включ. |
|
Диапазон измерений абсолютного давления, гПа1) |
от 1050 до 1500 включ. |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа1) |
±30 |
1) Не нормируется для исполнения ПБ21.05.2
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
Диапазоны показаний датчика мутности, ЕМФ:
|
- «clear» (прозрачная) - «average» (средней мутности) - «muddy» (мутная) |
от 1 до 10 включ. св. 10 до 50 включ. св. 50 до 200 включ. |
|
Диапазон определения местоположения по данным |
приемника GPS/ГЛОНАСС:
|
- широта - долгота |
±90° от 0° до 360° включ. |
|
Тип сотовой сети для передачи данных |
GSM |
|
Тип передаваемых сообщений по сети сотовой связи |
HTTP-запрос |
|
Диапазон показаний относительной продолжительности пребывания поверхностной плавучести в подводном положении, % |
от 0 до 100 включ. |
|
Диапазон показаний напряжения источника питания, В |
от 5 до 17,6 включ. |
|
Разрешение измерений напряжения источника питания, В |
0,1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Горизонты расположения (номинальные), м: - датчиков мутности воды и температуры воды в поверхностном слое - модуля измерений давления и температуры воды в |
0,15 |
|
подповерхностном слое |
2 |
|
Интервал между измерениями, ч |
1 |
|
Время начала измерений |
автоматически в 45 минут каждого часа |
|
Габаритные размеры, мм, не более: - поверхностная плавучесть (диаметр) - модуль измерений давления и подповерхностной |
420 |
|
температуры воды (диаметрхвысота) |
60x200 |
|
- датчик температуры поверхностного слоя воды (диаметрхвысота) |
10x18 |
|
- промежуточная плавучесть (диаметр высота) |
250x320 |
|
- кабель-тросовая линия (длина) |
1800 |
|
Масса, кг, не более: - поверхностная плавучесть с датчиком температуры поверхностного слоя воды - модуль измерений давления и подповерхностной |
12 |
|
температуры воды |
3 |
|
- промежуточная плавучесть |
2,5 |
|
- кабель-тросовая линия |
1 |
|
Диапазон рабочих температур, °С: - поверхностной плавучести - модуля измерений давления и подповерхностной |
от -2 до +50 включ. |
|
температуры воды |
от -2 до +35 включ. |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
40 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность ПБ21.05
|
Наименование |
Обозначение |
Количество, шт. |
|
Система измерительная ПБ21.051) |
- |
1 |
|
Руководство по эксплуатации и паспорт |
СРДТ.416438.002РЭ |
1 |
|
Комплект такелажа |
- |
по заказу |
|
1) в зависимости от заказа | ||
Сведения о методах измерений
приведены в разделе 4 «Методы (методики) измерений» документа «Системы измерительные ПБ21.05. Руководство по эксплуатации и паспорт».
Нормативные документы
Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 — 7-107 Па»;
Приказ Росстандарта №2712 от 19.11.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
СРДТ.416438.002ТУ «Системы измерительные ПБ21.05. Технические условия».
