Резервуар горизонтальный стальной подземный РГСп.5 (2,5+2,5)
| Номер в ГРСИ РФ: | 97564-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Стилар", г. Клин |
|
97564-26: Описание типа
2026-97564-26.pdf
|
Скачать | 189.4 КБ |
Резервуар горизонтальный стальной подземный РГСп.5(2,5+2,5) (далее — резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97564-26 | ||||||
| Наименование | Резервуар горизонтальный стальной подземный | ||||||
| Модель | РГСп.5 (2,5+2,5) | ||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2cff57d9-b3a9-68a6-1701-7c671e10b0bc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Стилар", РОССИЯ, 141600, Московская область, г. Клин, Волоколамское шоссе, д. 25, корп. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97564-26: Описание типа
2026-97564-26.pdf
|
Скачать | 189.4 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной подземный РГСп.5(2,5+2,5) (далее — резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня налива, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Тип резервуара — стальной горизонтальный цилиндрический подземный.
Резервуар представляет собой сварной металлический сосуд в форме горизонтального цилиндра, состоящий из двух герметичных секций разделенных одностенной перегородкой. Каждая секция резервуара оборудована заливной горловиной цилиндрической формы. Технологическое оборудование предназначено для операций налива-слива и включает в себя: заливную горловину с указателем уровня налива нефтепродуктов, съемную крышку горловины с заливным люком и дыхательным клапаном. Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства.
Заводской номер 256 резервуара нанесен изготовителем типографским способом на маркировочной табличке вблизи люка, с целью обеспечения сохранности номера в процессе эксплуатации и подтвержден записью в паспорте, что обеспечивает безусловную идентификацию РГСп.5(2,5+2,5) (рисунок 2).
Резервуар горизонтальный стальной подземный РГСп.5(2,5+2,5) с заводским номером 256 расположен по адресу: 396340, Воронежская обл., Каширский р-н, с.п. Колодезянское, пос. Колодезный, ул. Коммунистическая, здание 127.
Общий вид резервуара представлен на рисунке 1.
Фотография горловин и измерительных люков приведена на рисунке 3.

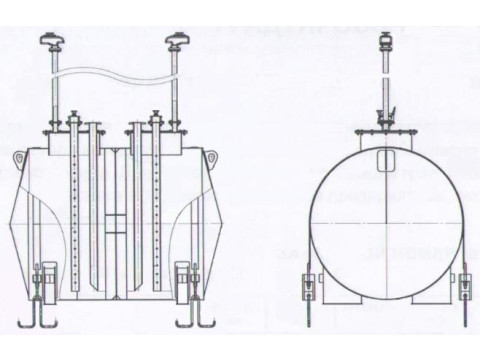

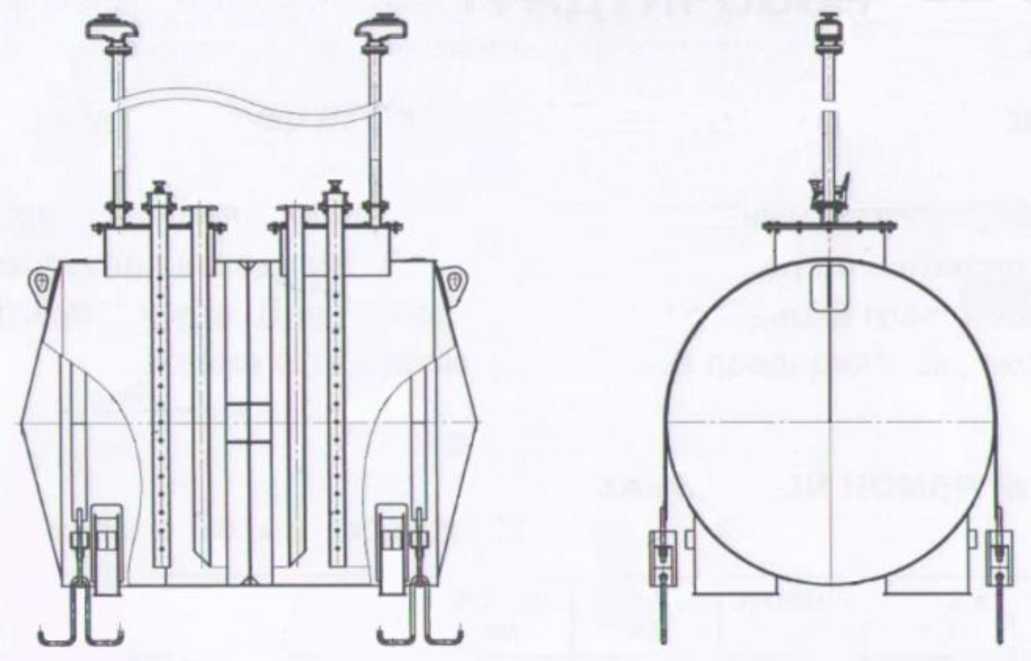

Рисунок 1 — Эскиз общего вид резервуара РГСп.5(2,5+2,5)

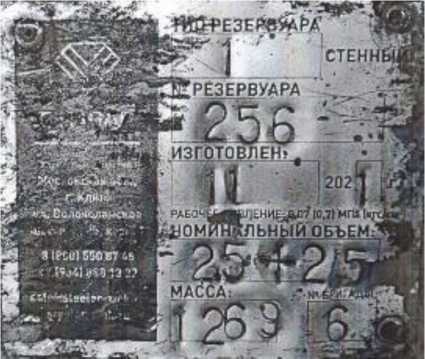

Рисунок 2 — Маркировочная табличка резервуара РГСп.5(2,5+2,5)

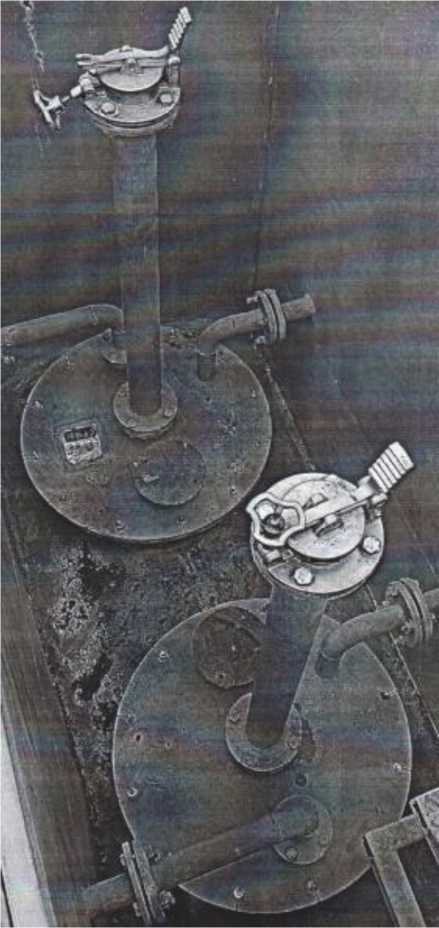

Рисунок 3 — Горловины и измерительные люки резервуара РГСп.5(2,5+2,5)
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Технические характеристики
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0, 25 |
|
Номинальная вместимость секций, дм3 секция 1 секция 2 |
2500 2500 |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от - 55 до + 40 от 84 до 106,7 |
Таблица 3 — Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной подземный |
РГСп.5(2,5+2,5) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
