Сканеры лазерные VEGA VLS
| Номер в ГРСИ РФ: | 97567-26 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Фирма "South Surveying & Mapping Instrument Co., Ltd.", Китай |
Сканеры лазерные VEGA VLS (далее - сканеры) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трехмерного сканирования.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97567-26 | ||||||||||||
| Действует | по 29.01.2031 | ||||||||||||
| Наименование | Сканеры лазерные | ||||||||||||
| Модель | VEGA VLS | ||||||||||||
| Модификации |
VLS-370 VLS-620 VLS-1500 |
||||||||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6f55ddce-8406-dfab-96e7-634ebfa1e4d5 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., КИТАЙ, No.39 Sicheng Road, Tian He District, Guangzhou, Guangdong
Поверка
| Методика поверки / информация о поверке |
МП-27/025-2025 ГСИ. Сканеры лазерные VEGA VLS. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97567-26: Описание типа
2026-97567-26.pdf
|
Скачать | 191.5 КБ | |
|
97567-26: Методика поверки
МП-27/025-2025
2026-mp97567-26.pdf
|
Скачать | 969.8 КБ |
Описание типа
Назначение
Сканеры лазерные VEGA VLS (далее - сканеры) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трехмерного сканирования.
Описание
Принцип действия сканеров заключается в определении пространственного положения точек окружающих объектов и сооружений по данным лазерного сканирования и дальнейшем построении трехмерной модели в виде массива точек. Инфракрасный лазерный луч направляется в центр вращающегося оптического зеркала, которое, в свою очередь, смещает лазерный луч в направлении сканируемого объекта. Рассеянный от сканируемого объекта свет отражается обратно на сканер где регистрируется при помощи панорамных линз.
Конструктивно сканеры состоят из дисплея, литиевых аккумуляторов, USB-накопителя, программного ключа, зарядного устройства и адаптера питания.
Электропитание сканеров осуществляется от сменного аккумулятора или внешнего источника электропитания.
Сканеры выпускаются в трех модификациях VLS-370, VLS-620, VLS-1500, отличающихся диапазоном сканирования и точностью измерений приращений координат.
Общий вид и место нанесения заводского номера сканеров представлены на рисунке 1. Заводской номер сканеров в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на самоклеящуюся наклейку типографским способом, расположенную на боковой поверхности сканеров. Нанесение знака поверки на сканеры не предусмотрено. Пломбирование сканеров от несанкционированного доступа не предусмотрено, в процессе эксплуатации сканеры не предусматривают внешних механических регулировок.
а)

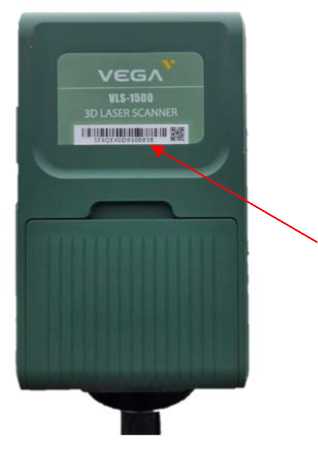

Место нанесения заводского номера
б)

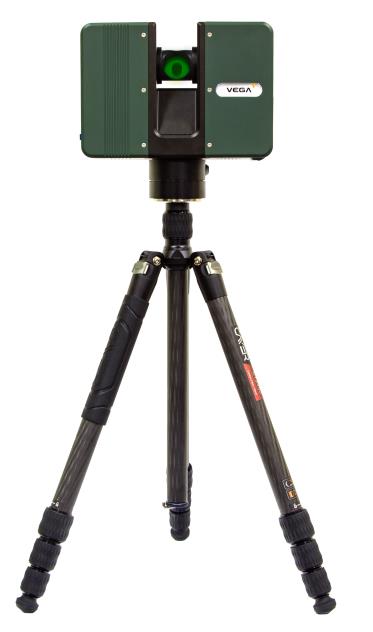

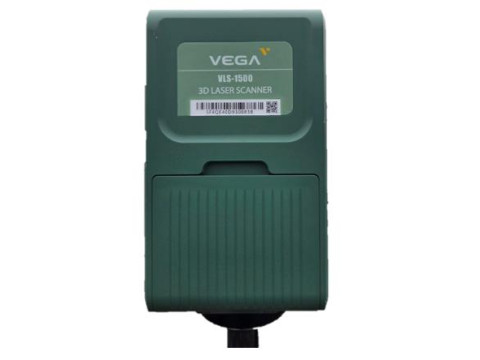

Рисунок 1 - Общий вид сканеров (а) и место нанесения заводского номера (б)
Программное обеспечение
Встроенное программное обеспечение (ПО) сканеров предназначено для проверки работоспособности, настройки параметров сканирования, задания программы работы и контроля процесса измерений.
Разделение ПО на метрологически значимое и не значимое не предусмотрено, все ПО является метрологически значимым, размещаемом в энергонезависимой части памяти сканеров, запись которой осуществляется в процессе их производства. Внесение изменений в ПО сканеров в процессе эксплуатации функционально невозможно. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) встроенного ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) встроенного ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
Vega |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.26.250106 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
|
Таблица 2 - Метрологические характе |
ристики | ||
|
Наименование характеристики |
Значение | ||
|
Модификация |
VLS-370 |
VLS-620 |
VLS-1500 |
|
Диапазон сканирования1), м |
от 1,5 до 370,0 |
от 1,5 до 620,0 |
от 1,5 до 1500,0 |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат на расстоянии 100 м, мм |
±4,5 |
±2,5 | |
|
Примечания: 1) измерения на поверхность с отражательной способностью не менее 20 % | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
247х107х202 |
|
Масса без аккумуляторных батарей, кг, не более |
6 |
|
Параметры электрического питания, В: - напряжение источника питания постоянного тока (от аккумуляторной батареи); - напряжение источника питания постоянного тока (внешний источник питания) |
от 24 до 26 от 24 до 36 |
|
Условия эксплуатации: - температура воздуха окружающей среды, °С; - относительная влажность воздуха при температуре не выше 25 °C, %; |
от - 20 до + 60 до 95 |
|
Угол сканирования: - горизонтальный; - вертикальный |
от 0° до 360° ±150° |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность сканеров
|
Наименование |
Обозначение |
Количество |
|
Дисплей |
- |
1 |
|
Литиевый аккумулятор |
- |
2 |
|
USB-накопитель |
- |
1 |
|
Программный ключ |
- |
1 |
|
Зарядное устройство |
- |
1 |
|
Адаптер питания |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 5 «Начало работы» документа «Сканеры лазерные VEGA VLS (VLS-1500, VLS-620, VLS-370). Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия. Сканеры лазерные VEGA VLS.
