Анализаторы точки росы CI-PC35-2
| Номер в ГРСИ РФ: | 97572-26 |
|---|---|
| Производитель / заявитель: | Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ |
Анализаторы точки росы CI-PC35-2 (далее - анализаторы) предназначены для непрерывных измерений температуры точки росы в газовых средах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97572-26 | ||||||
| Действует | по 29.01.2031 | ||||||
| Наименование | Анализаторы точки росы | ||||||
| Модель | CI-PC35-2 | ||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9a41f800-5ccf-3517-aa91-4efb7ca57124 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shanghai Chang'Ai Electronic & Technology Co, КИТАЙ, №97, Международный центр Qibao WanKe, переулок 1333, дорога Xinlong, район Minhang, Шанхай, Китай, 201101
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 1647-205- 2025 ГСИ. Анализаторы точки росы CI- PC35-2. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97572-26: Описание типа
2026-97572-26.pdf
|
Скачать | 226.4 КБ | |
|
97572-26: Методика поверки
РТ-МП- 1647-205- 2025
2026-mp97572-26.pdf
|
Скачать | 989.8 КБ |
Описание типа
Назначение
Анализаторы точки росы CI-PC35-2 (далее - анализаторы) предназначены для непрерывных измерений температуры точки росы в газовых средах.
Описание
Принцип действия анализаторов основан на зависимости диэлектрической проницаемости влагочувствительного слоя емкостного преобразователя от количества сорбированной в нем влаги.
Анализаторы являются промышленными стационарными автоматизированными приборами, изготавливаемыми во взрывозащищенном исполнении. На передней панели корпуса анализатора расположен дисплей, на который выводятся результаты измерений.

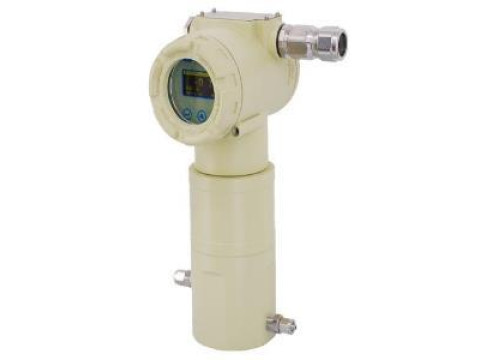

Общий вид анализаторов представлен на рисунке 1.
На боковой панели корпуса анализатора расположена маркировочная табличка, которая содержит сведения о заводском номере. Формат заводского номера - буквенно-цифровой, состоящий из латинских букв и арабских цифр. Пример маркировочной таблички анализатора приведен на рисунке 2.
Информация на маркировочную табличку на корпусе анализатора наносится методом лазерной печати.
Пломбирование анализаторов осуществляется с помощью наклейки.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения маркировочной таблички
Рисунок 1 - Общий вид анализатора
Место пломбирования
|
Анализатор точки росы |
[||[ ClcHANH-^l |
Место нанесения заводского номера | |||
|
Модель приборов |
CI-PC35-2 |
Заводской номер |
Ш»в0№41 <--’ | ||
|
Диапазон измерений |
-S04C-P3(K! |
Погрешность |
±242 | ||
|
Выходной сигнал |
4-20mA |
Температура окружающей среды | |||
|
-1 | |||||
|
Входное питание |
24VDC |
Маркировка взрывозащиты |
IEx db HCT6GbX | ||
|
Дни изготовления |
09- 2024 |
Номер сертификата |
ЕАЭС KG 417/043. CN.U2.O65K J | ||
|
Shanghai Chang'Ai Electronic & Technology Co.. Lid., Китай. No. 6. Room 411, Building 3, No. 3, No. 32 Hangxing South Road, Hangtou Town. Pudong New District, China | |||||
Рисунок 2 - Маркировочная табличка
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC35-2 |
|
Номер версии (идентификационный номер ПО), не ниже |
5.02 |
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, показатели надежности представлены в таблице 4, условия эксплуатации представлены в таблице 5.
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры точки росы, °С |
от -50 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °С |
±2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры точки росы, °С |
от -80 до +20 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Масса корпуса, кг, не более |
3,5 |
|
Габаритные размеры корпуса (ширинахдлинахвысота, без монтажных креплений), мм, не более |
145х135х260 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X |
|
Степень защиты от внешних воздействий |
IP65 |
|
Диапазоны выходного сигнала |
от 4 до 20 мА от 0 до 20 мА от 0 до 1 В от 0 до 5 В от 0 до 10 В от 1 до 5 В |
|
Интерфейсы связи |
RS485 RS232 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
10000 |
|
Средний срок службы, лет |
5 |
аблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа |
от -10 до +45 90 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор точки росы |
CI-PC35-2 |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Анализатор точки росы CI-PC35-2. Инструкция по эксплуатации», глава 4 «Инструкция по эксплуатации».
Нормативные документы
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия Shanghai Chang'Ai Electronic & Technology Co., Ltd.
