Расходомеры-счетчики вихревые OPTISWIRL
| Номер в ГРСИ РФ: | 97574-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "УЛЬТРА-АВТОМАТИКА", с.п. Верхняя Подстепновка, Самарская обл. |
Расходомеры-счетчики вихревые OPTISWIRL предназначены для измеренийобъемного расхода и объема, температуры и давления газа, пара и жидкости, в напорных трубопроводах, а также приведения измеренных величин объемного расхода и объема газа к стандартным условиям и вычисления массового расхода.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97574-26 | |||||||||||||||||||||
| Действует | по 29.01.2031 | |||||||||||||||||||||
| Наименование | Расходомеры-счетчики вихревые | |||||||||||||||||||||
| Модель | OPTISWIRL | |||||||||||||||||||||
| Модификации |
OPTISWIRL 4200 OPTISWIRL 4070 На испытания представлены: OPTISWIRL 4200, DN 50 OPTISWIRL 4200, DN 100 OPTISWIRL 4070, DN 80 OPTISWIRL 4200, DN 40 OPTISWIRL 4070, DN 50 OPTISWIRL 4200, DN 15 |
|||||||||||||||||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a462c63b-6b8c-b191-2fff-b41ad30e5f5b | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО "КАПИТАЛ НН", РОССИЯ, Самарская область, м. р-н Волжский, с. п. Верхняя Подстепновка, зд. 0501005/267; ООО "УЛЬТРА-АВТОМАТИКА", РОССИЯ, Самарская область, м. р-н Волжский, с. п. Верхняя Подстепновка, д. 3, офис 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 505-208- 2025 ГСИ. Расходомеры- счетчики вихревые OPTISWIRL. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
При измерении объемного расхода жидкости
4 года
При измерении объемного расхода газа
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97574-26: Описание типа
2026-97574-26.pdf
|
Скачать | 382.3 КБ | |
|
97574-26: Методика поверки
РТ-МП- 505-208- 2025
2026-mp97574-26.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Расходомеры-счетчики вихревые OPTISWIRL предназначены для измеренийобъемного расхода и объема, температуры и давления газа, пара и жидкости, в напорных трубопроводах, а также приведения измеренных величин объемного расхода и объема газа к стандартным условиям и вычисления массового расхода.
Описание
Принцип работы расходомеров-счетчиков вихревых OPTISWIRL
(далее - расходомеры) основан на эффекте Кармана, который описывает возникновение вихрей за телом обтекания в потоке среды.
Расходомеры состоят из первичного преобразователя расхода (ППР) OPTISWIRL 4000 и преобразователей сигналов (ПС) VFC 200 или VFC 070.
В измерительном канале первичного преобразователя расхода установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в микропроцессорный преобразователь сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.
Измерение температуры среды происходит за счет встроенного датчика температуры.
Измерение давления среды происходит за счет встроенного датчика давления (при наличии).
Расходомеры-счетчики вихревые OPTISWIRL выпускается в следующих
модификациях:
- OPTISWIRL 4200, состоят из ППР OPTISWIRL 4000 и ПС VFC 200;
- OPTISWIRL 4070, состоят из ППР OPTISWIRL 4000 и ПС VFC 070.
Расходомеры выпускаются в следующих исполнениях:
- по типу соединения преобразователя сигналов с ППР: компактное (С) и раздельное (F);
- по типу присоединения к трубопроводу: фланцевое и бесфланцевое («сэндвич»);
- по количеству преобразователей сигналов: с одним ПС и с двумя ПС (dual).
- по наличию дополнительных датчиков: стандартное со встроенным датчиком температуры (ДТ); с ДТ и датчиком давления (ДД); с ДТ, ДД и отсечным клапаном (опция для OPTISWIRL 4200);
Также возможно подключение внешнего ДТ или ДД к преобразователю сигналов (опция для OPTISWIRL 4200).
Цвет защитного покрытия корпуса расходомеров может быть различным.
Расходомеры OPTISWIRL 4200 имеют токовый выход (от 4 до 20 мА) и дискретный выход, который может быть настроен как: частотный, импульсный, выход состояния либо предельный выключатель; промышленные протоколы подключения: HART, Profibus, Foundation Fieldbus. Расходомеры OPTISWIRL 4070 имеют токовый выход (от 4 до 20 мА + HART), импульсный выход.
Схема обозначения исполнений расходомеров:
OPTISWIRL 4ХХ0 Х
----- С - компактное исполнение; F - раздельное исполнение
--------4 - первичный преобразователь расхода OPTISWIRL 4000;
ХХ0 - преобразователь сигналов VFC 200 или VFC 070.
Общий вид расходомеров представлен на рисунке 1.
Серийный номер расходомера в буквенно-цифровом формате наносится типографским способом на маркировочных этикетках рисунок 2. Расходомеры исполнения dual могут иметь один или два серийных номера в зависимости от применения.
Нанесение знака поверки на расходомеры не предусмотрено.
а) Компактное исполнение (С)

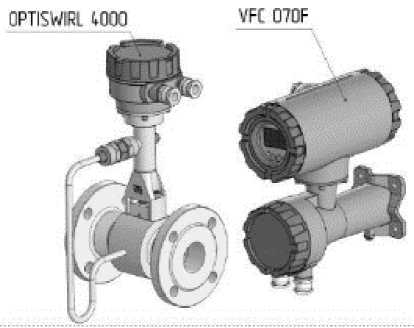

б) Раздельное исполнение (F)
в) Фланцевое исполнение
г) Бесфланцевое исполнение

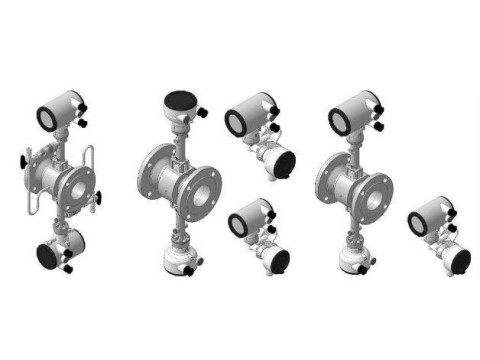

е) Варианты исполнения «dual»

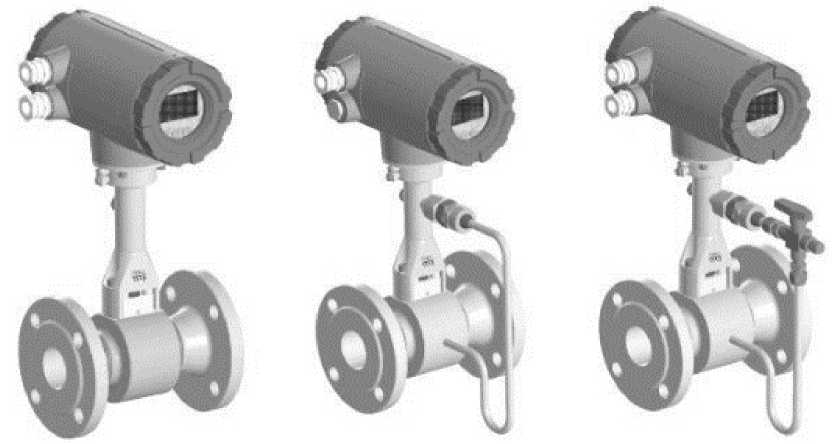

ж) Стандартное исполнение
з) Исполнение с датчиком
и) Исполнение с датчиком
давления
давления и отсечным
клапаном
Рисунок 1 - Общий вид расходомеров-счетчиков вихревых OPTISWIRL

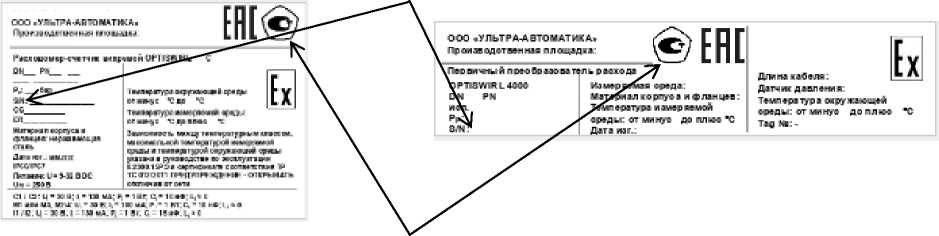

Серийный номер
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров-счетчиков вихревых OPTISWIRL, осуществляет расчет объемного расхода (объема) жидкости, газа и пара, а также выполняет вычисление расхода (объема) приведенного к стандартным условиям, массового расхода и массы. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер) ПО |
VFC 070 |
VFC 200 |
|
1.ХХ |
2.Х.Х | |
|
Примечание - где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода жидкости, м3/ч 1) |
от 0,36 до 2544 |
|
Диапазон измерений расхода газа/пара, м3/ч 1) |
от 2,18 до 20000 |
|
Диапазон измерений температуры измеряемой среды, °С |
от -40 до +240 |
|
Диапазон измерений давления, МПа |
от 0 до 10 |
|
1) Диапазон измерений расхода зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер. | |
аблица 3 - Метрологические характеристики. Пределы погрешностей расходомеров
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) в зависимости от числа Рейнольдса (Re), %: а) для жидкостей - при Re > 20000 - при 10000 < Re < 20000 б) для газа и пара - при Re > 20000 - при 10000 < Re < 20000 в) для газа, приведенного к стандартным условиям по ГОСТ 2939-63 - при Re > 20000 1) - при 10000 < Re < 200001) |
±0,75 (±1,0)2) ±2,0 (±2,5)2) ±1,0 (±1,5)2) ±2,0 (±2,5)2) ±1,5 ±2,5 |
|
Пределы допускаемой относительной погрешности измерений (вычислений) массового расхода и массы в зависимости от числа Рейнольдса (Re), %: а) для жидкостей (при известном значении плотности измеряемой среды) - при Re > 20000 - при 10000 < Re < 20000 б) для газа и пара - при Re > 20000 - при 10000 < Re < 20000 |
±1,5 (±1,75)2) ±2,5 (±3,0)2) ±1,5 (±2,0)2) ±2,5 (±3,0)2) |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления; при использовании встроенного датчика давления), % |
±0,5 |
|
1) Максимальная погрешность измерений относится к показаниям при рабочем давлении больше 65 % от полной шкалы соответствующего датчика давления. 2) При имитационной поверке Re - число Рейнольдса, вычисляется по формуле R = где Q - расход, м3/с; л - число Пи (3,14159265); Ввнутр - внутренний диаметр первичного преобразователя, м; у - кинематическая вязкость воды (воздуха) при температуре поверки, м2/с. | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр (DN) |
от 15 до 300 |
|
Условия эксплуатации: температура окружающей среды, °С - стандартное исполнение - взрывозащищенное исполнение атмосферное давление, кПа относительная влажность (при температуре +35 °С), %, не более |
от -60 (-45)2) до +85 от -60 (-45)2)до +65 от 84 до 106 95 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение постоянного тока1), В |
от 9 до 36 |
|
Максимальное рабочее давление, МПа |
10 (опционально16) |
|
Маркировка взрывозащиты: Расходомер OPTISWIRL 4070 C-Ех Расходомер OPTISWIRL 4070 F -Ех в составе: VFC 070F-Ex OPTISWIRL 4000 F Расходомер OPTISWIRL 4200 C... -Ех Расходомер OPTISWIRL 4200 C. i-Ех Расходомер OPTISWIRL 4200 F.-Ех в составе: VFC 200F...020-EX OPTISWIRL 4000 F Расходомер OPTISWIRL 4200 F. i-Ех в составе: VFC 200F...i020-Ex OPTISWIRL 4000 F |
1Ex db ia [ia Ga] IIC T6.T2 Gb Х 1Ex db ia IIC T6...T2 Gb Х Ex ia tb [ia Da] IIIC T70°C.T240°C Db X Ex ia tb IIIC T70°C.T240°C Db X 1Ex db [ia Gb] IIC T6 Gb Х 1Ex db ia [ia Gb] IIC T6 Gb Х Ex tb [ia Db] IIIC T70°C Db X Ex ia tb [ia Db] IIIC T70°C Db X 1Ex ia IIC T6...T2 Gb Х Ex ia IIIC T70°C...T240°C Db X 1Ex db ia IIC T6...T2 Gb Х 1Ex db eb ia IIC T6.T2 Gb Х Ex ia tb IIIC T70°C.T240°C Db X 2Ех ес ic IIC Т6...Т2 Gc Х 1Ех ia IIC Т6...Т2 Gb Х Ex ia IIIC T70°C...T240°C Db X 1Ех db [ia Gb] IIC Т6 GbX 1Ех db еb [ia Gb] IIC Т6 Gb Х Ех tb [ia Db] IIIC Т70°С Db Х 2Ех ес [io Go] IIC Т6 Gc Х 1Ех ia IIC Т6...Т2 Gb Х Ех ia IIIC Т70°С.Т240°С Db Х 2Ех ic IIC Т6...Т2 Gc Х 1Ex ia IIC T6 Gb X Ex ia IIIC T70 °C Db X 1Ех ia IIC Т6...Т2 Gb Х Ех ia IIIC Т70°С...Т240°С Db Х |
|
Параметры выходных сигналов: OPTISWIRL 4200: токовый, мА частотный, Гц импульсный (тимп = от 0,5 до 2000 мс), имп/с OPTISWIRL 4070 токовый, мА импульсный, имп/с |
от 4 до 20 от 0 до 1000 от 0 до 1000 от 4 до 20 0,5 |
|
Потребляемая мощность, Вт, не более |
0,8 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - OPTISWIRL 4200 C - OPTISWIRL 4070 C - OPTISWIRL 4000 F: а) для OPTISWIRL 4000 (стандартно) б) для OPTISWIRL 4000 (по заказу) в) для VFC 200 F, VFC 070 F |
IP66 / IP67 IP66 / IP67 IP66 / IP67 IP66 / IP68 IP66 / IP67 |
|
1) Конкретные значения приведены в паспорте на расходомер 2) Для расходомеров OPTISWIRL 4070 | |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, часов |
100000 |
Знак утверждения типа
наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик вихревой |
OPTISWIRL |
1 шт. |
|
Паспорт |
8.2000.15ПС1) УТ.215001ПС2) |
1 экз.3) |
|
Руководство по эксплуатации |
8.2200.15РЭ1) УТ.215001РЭ2) |
1 экз.3) |
|
1) Для расходомеров OPTISWIRL 4200 2) Для расходомеров OPTISWIRL 4070 3) Допускается комплектовать на бумажном или электронном носителе | ||
Сведения о методах измерений
Для расходомеров OPTISWIRL 4200 приведены в разделе 1.6 документа 8.2200.15РЭ «Расходомер-счетчик вихревой OPTISWIRL 4200. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Для расходомеров OPTISWIRL 4070 приведены в разделе 1.6 документа УТ.215001РЭ «Расходомер-счетчик вихревой OPTISWIRL 4070. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 19.11.2024 № 2712 Об утверждении Государственной поверочной схемы для средств измерений температуры;
Приказ Росстандарта от 20.10.2022 № 2653 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
ТУ 26.51.52-007-98747340-2024 Расходомеры-счетчики вихревые OPTISWIRL 4070 и OPTISWIRL 4200. Технические условия.
