Устройство силоизмерительное СИУ-3
| Номер в ГРСИ РФ: | 97576-26 |
|---|---|
| Производитель / заявитель: | Самарский национальный исследовательский университет имени академика С.П. Королева, г. Самара |
Устройство силоизмерительное СИУ-3 (далее - СИУ) предназначено для измерений силы тяги ракетного двигателя.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97576-26 | ||||||
| Наименование | Устройство силоизмерительное | ||||||
| Модель | СИУ-3 | ||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 68fa6965-ecc3-2fab-ef01-d54d54fb4726 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Самарский университет, Самарский университет им. Королева, РОССИЯ, 443086, Самарская обл., г. Самара, Московское шоссе, 34
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 1867-204- 2025 ГСИ. Устройство силоизмерительное СИУ-3. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
97576-26: Описание типа
2026-97576-26.pdf
Файл устарел
|
Скачать | 230 КБ | |
|
97576-26: Методика поверки
РТ-МП- 1867-204- 2025
2026-mp97576-26.pdf
Файл устарел
|
Скачать | 801.7 КБ | |
|
97576-26: Описание типа
2026-97576-26-1.pdf
|
Скачать | 230 КБ | |
|
97576-26: Методика поверки
РТ-МП- 1867-204- 2025
2026-mp97576-26-1.pdf
|
Скачать | 801.7 КБ |
Описание типа
Назначение
Устройство силоизмерительное СИУ-3 (далее - СИУ) предназначено для измерений силы тяги ракетного двигателя.
Описание
Принцип действия устройства силоизмерительного СИУ-3 основан на измерении силы, возникающей от тяги, создаваемой установленным в устройство жидкостным ракетным двигателем. Сила тяги двигателя, развиваемая в вертикальном направлении, воздействует на балку, жестко связанную с тензодатчиком.
С помощью конструктивных элементов подвески и балки сила тяги двигателя передается на тензодатчик силоизмерительный BBA-SS.
Тензодатчик жестко закреплен на силовоспринимающей станине устройства соосно с приложенной силой тяги. Тензодатчик формирует выходной сигнал, пропорциональный воспроизводимой ракетным двигателем силе, в виде напряжения постоянного тока.
К СИУ-3 данного типа относится устройство силоизмерительное, зав. № 01.
Заводской номер устройства в цифровом формате указывается методом гравирования на станине СИУ, показан на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

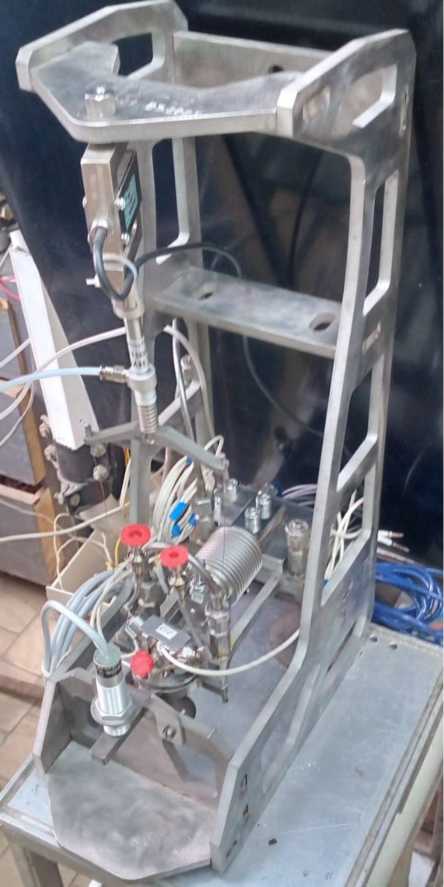

Общий вид СИУ представлен на рисунке 1.

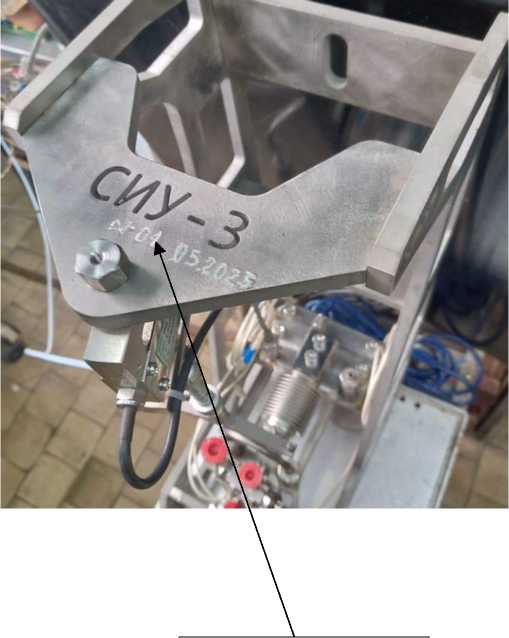

Место нанесения заводского номера
Рисунок 1 - Общий вид устройства силоизмерительного СИУ-3
В процессе эксплуатации СИУ не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н |
от 2 до 5 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
Габаритные размеры (длина* высота х ширина), мм, не более |
155*300*500 |
|
Масса, кг, не более |
12 |
|
Максимальное значение выходного напряжения постоянного тока, В |
10 |
|
Напряжение питания, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
1,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации НЦКЭ.110.00.00 РЭ методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство силоизмерительное |
СИУ-3 |
1 шт. |
|
Руководство по эксплуатации |
НЦКЭ.110.00.00 РЭ |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации НЦКЭ.110.00.00 РЭ «Устройство силоизмерительное СИУ-3», раздел 4 «Устройство и принцип работы СИУ».
Нормативные документы
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
