Системы видеоизмерительные консольные IDP

Номер в ГРСИ РФ: 97580-26
Производитель / заявитель: Aotian Xinchuang Technology(Shenzhen) Co., Ltd., КИТАЙ
Скачать
97580-26: Описание типа
2026-97580-26.pdf
Скачать 169.1 КБ
97580-26: Методика поверки МП-910-2025
2026-mp97580-26.pdf
Скачать 2.5 MБ
Нет данных о поставщике
Поверка
Системы видеоизмерительные консольные IDP поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы видеоизмерительные консольные IDP (далее - системы) предназначены для измерений линейных и угловых размеров деталей.

Информация по Госреестру

Основные данные
Номер по Госреестру 97580-26
Действует по 03.02.2031
Наименование Системы видеоизмерительные консольные
Модель IDP
Модификации IDP MMV 320
IDP MMA 210
IDP MMV 320 Н
IDP MMV 430
IDP MMV 430 Н
IDP MMA 210 Н
IDP MMA 320
IDP MMA 320 Н
IDP MMA 430
IDP MMA 430 Н
IDP MMA 540
IDP MMA 540 H
Приказы
182 от 03.02.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 0e5b6b32-032b-b23d-6d3c-f932e9c2198a
Испытания
Дата Модель Заводской номер
04.04.2025 IDP MMV 430 AUC240920001
04.04.2025 IDP MMA 430 Н AUSE027
Производитель / Заявитель

Aotian Xinchuang Technology(Shenzhen) Co., Ltd., КИТАЙ, Building №201, D, Hengxin Factory Building, Yanshan Avenue, Yanchuan Community, Yaniuo Street, Baoan District, Shenzhen, P.R. China

Поверка

Методика поверки / информация о поверке
МП-910-2025 Государственная система обеспечения единства измерений. Системы видеоизмерительные консольные IDP. Методика поверки. (с 03.02.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы видеоизмерительные консольные IDP поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97580-26: Описание типа
2026-97580-26.pdf
Скачать 169.1 КБ
97580-26: Методика поверки МП-910-2025
2026-mp97580-26.pdf
Скачать 2.5 MБ

Описание типа

Назначение

Системы видеоизмерительные консольные IDP (далее - системы) предназначены для измерений линейных и угловых размеров деталей.

Описание

Основными элементами конструкции систем являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем, вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.

Принцип действия системы основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Для измерений по оси Z системы могут быть оснащены оптическим, и (или) контактным датчиком, и (или) лазерным датчиком.

Видеоизмерительный блок оснащен цветной камерой высокого разрешения с системой автоматической фокусировки и системой программируемой кольцевой цветной светодиодной подсветки. Перемещение по осям осуществляется на механических подшипниках. Системы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму (ЧПУ). Основание приборов имеет регулируемые опоры для установки по уровню.

К средствам измерений данного типа относятся системы видеоизмерительные консольные IDP модификаций IDP MMV и IDP MMA.

Системы модификации IDP MMV изготавливаются 4 моделей: 320, 320 Н, 430, 430 Н.

Системы модификации IDP MMA изготавливаются 8 моделей: 210, 210 Н, 320, 320 Н, 430, 430 Н, 540, 540 Н.

Модификации систем различаются между собой метрологическими характеристиками, а также габаритными размерами и массой.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.

Цветовое исполнение систем может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование систем не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.

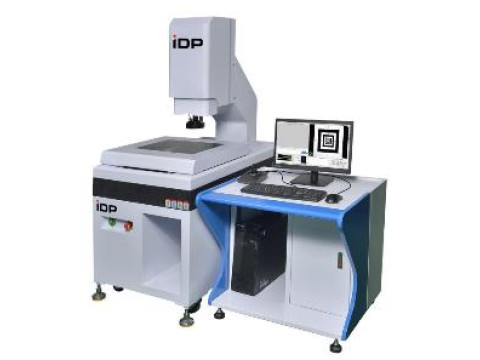

Общий вид систем представлен на рисунках 1-2.

Общий вид маркировочной таблички и место ее нанесения представлены на рисунке 3.

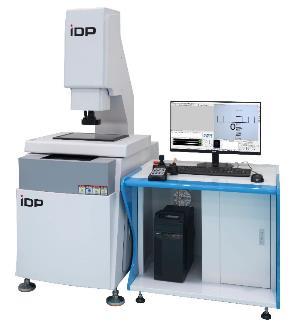

Рисунок 1 - Общий вид систем видеоизмерительных консольных IDP модификации IDP MMV

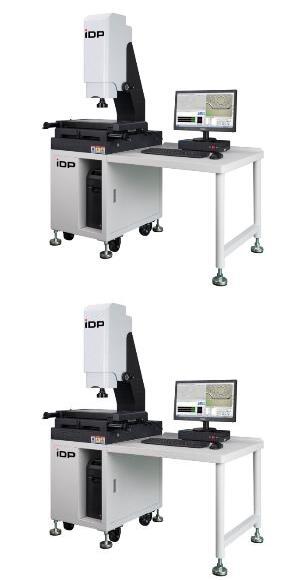

Рисунок 2 - Общий вид систем видеоизмерительных консольных IDP модификации IDP MMA

Место нанесения маркировочной таблички с заводским номером средства измерений

Рисунок 3 - Место расположения маркировочной таблички с указанием заводского номера системы

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) AUSKY-М, AUSKY-C, RationalVue, устанавливаемого на внешний персональный компьютер и предназначенного для обеспечения взаимодействия узлов системы, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AUSKY-М

AUSKY-C

RationalVue

Номер версии (идентификационный номер) ПО

V10.10.21

V10.10.07

2022.1

Цифровой идентификатор ПО

-

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики систем модификации IDP MMV

Наименование характеристики

Значение

Модель

320 Н

430 Н

320

430

Диапазон измерений линейных размеров, мм:

- по оси X

от 0 до 300

от 0 до 400

от 0 до 300

от 0 до 400

- по оси Y

от 0 до 200

от 0 до 300

от 0 до 200

от 0 до 300

- по оси Z

от 0 до 200*

от 0 до 200*

от 0 до 200*

от 0 до 200*

Диапазон измерений плоских углов

от 0° до 360°

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании оптического датчика, мкм

±(2+L1/200)

±(3+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм

±(2,5+L/100)

±(4+L/100)

Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании контактного датчика, мкм

±(2,5+L/200)

±(3+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм

±(3+L/200)

±(5+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм

±(2,5+L/200)

±(3+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм

±(3+L/200)

±(5+L/200)

Пределы допускаемой абсолютной погрешности измерений плоских углов

±14"

±14"

*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.

Таблица 3 - Метрологические характеристики систем модификации IDP MMA моделей 210 H,

320 H, 430 H, 540 H:

Наименование характеристики

Значение

Модель

210 Н

320 Н

430 Н

540 Н

Диапазон измерений линейных размеров, мм:

- по оси X

от 0 до 200

от 0 до 300

от 0 до 400

от 0 до 500

- по оси Y

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 400

- по оси Z

от 0 до 200*

от 0 до 200*

от 0 до 200*

от 0 до 200*

Диапазон измерений плоских углов

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании оптического датчика, мкм

±(2,5+L2/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм

±(3+L/100)

Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании контактного датчика, мкм

±(2,5+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм

±(4+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм

±(2,5+L/200)

Пределы допускаемой абсолютной погрешности измерений плоских углов

±14"

*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.

Таблица 4 - Метрологические характеристики систем модификации IDP MMA моделей 210, 320,

430, 540:

Наименование характеристики

Значение

Модель

210

320

430

540

Диапазон измерений линейных размеров, мм:

- по оси X

от 0 до 200

от 0 до 300

от 0 до 400

от 0 до 500

- по оси Y

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 400

- по оси Z

от 0 до 200*

от 0 до 200*

от 0 до 200*

от 0 до 200*

Диапазон измерений плоских углов

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании оптического датчика, мкм

±(3+L**/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X и Y, мкм

±(4+L/100)

Пределы допускаемой абсолютной погрешности измерений линейных размеров в направлении одной оси X, Y при использовании контактного датчика, мкм

±(3+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм

±(5+L/200)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика, мкм

±(3+L/200)

Пределы допускаемой абсолютной погрешности измерений плоских углов

±14"

*по заказу возможно увеличение диапазона по оси Z на 250 или 300 мм, значение приведено в паспорте.

**где L - измеряемая длина в мм.

Таблица 5 - Технические характеристики систем модификации IDP MMV

Наименование характеристики

Значение

Модель

320 / 320 Н

430 / 430 Н

Габаритные размеры, мм, не более

Длина

840

980

Ширина

650

750

Высота

1710

1710

I9601

19601

21002

21002

Масса, кг, не более

650

800

6803

8303

1 - Высота при увеличении диапазона по оси Z на 250 мм;

2 - Высота при увеличении диапазона по оси Z на 300 мм;

3 - Масса при увеличении диапазона по оси Z на 250 мм или 300 мм.

Таблица 6 - Технические характеристики систем модификации IDP MMA

Наименование характеристики

Значение

Модель

210 /

210 Н

320 /

320 Н

430 /

430 Н

540 /

540 Н

Габаритные размеры, мм, не более

Длина

610

740

880

1090

Ширина

550

660

760

760

Высота

1650

1650

1650

1710

19001

19001

19001

19601

19502

19502

19502

21002

Масса, кг, не более

320

360

460

620

3503

3903

4903

6503

1 - Высота при увеличении диапазона по оси Z на 250 мм;

2 - Высота при увеличении диапазона по оси Z на 300 мм;

3 - Масса при увеличении диапазона по оси Z на 250 мм или 300 мм.

Таблица 7 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±10 % 50±10 %

Потребляемая мощность, кВт

от 0,65 до 3,6

Таблица 8 - Условия эксплуатации систем модификации IDP MMV моделей 320, 430 и IDP MMA моделей 210, 320, 430, 540

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от +18 до +22 от 30 до 80

Допустимое изменение температуры, °C не более, в течении:

- 1 часа

- 24 часов

0,5

1,0

Таблица 9 - Условия эксплуатации систем модификации IDP MMV моделей 320 Н, 430 Н и IDP MMA моделей 210 Н, 320 Н, 430 Н, 540 Н

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от +19 до +21 от 30 до 80

Допустимое изменение температуры, °C не более, в течении:

- 1 часа

- 24 часов

0,2

0,5

Таблица 10 - Показатели надёжности

Наименование характеристики

Значение

Срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

10000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система видеоизмерительная консольная

IDP

1 шт.

Оптический датчик

-

1 шт.

Контактный датчик

-

по заказу

Лазерный датчик

-

по заказу

Персональный компьютер с установленным ПО

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделах 3.4 и 3.5 «Измерительные датчики и методика проведения измерений» документов: «Система видеоизмерительная консольная IDP модификации IDP ММА. Руководство по эксплуатации», «Система видеоизмерительная консольная IDP модификации IDP MMV. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Стандарт предприятия Aotian Xinchuang Technology(Shenzhen) Co., Ltd., Китай
