Преобразователи температуры измерительные TMT85

Номер в ГРСИ РФ: 97584-26
Производитель / заявитель: Chongqing Silian Measurement And Control Technology Co., ltd., Китай
Скачать
97584-26: Описание типа
2026-97584-26.pdf
Скачать 213.1 КБ
97584-26: Методика поверки МП-962-2025
2026-mp97584-26.pdf
Скачать 3.3 MБ
Нет данных о поставщике
Поверка
Преобразователи температуры измерительные TMT85 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи температуры измерительные TMT85 (далее - преобразователи) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей

Информация по Госреестру

Основные данные
Номер по Госреестру 97584-26
Действует по 03.02.2031
Наименование Преобразователи температуры измерительные
Модель TMT85
Модификации TMT85-RN-1
TMT85-RN-2
Приказы
182 от 03.02.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ f857a772-93e8-7b6d-3437-539e52d99615
Испытания
Дата Модель Заводской номер
28.11.2025 TMT85-RN-1 25000000
28.11.2025 TMT85-RN-1 25000002
28.11.2025 TMT85-RN-1 25000004
28.11.2025 TMT85-RN-1 25000006
28.11.2025 TMT85-RN-1 25000007
28.11.2025 TMT85-RN-1 25000009
28.11.2025 TMT85-RN-1 25000011
28.11.2025 TMT85-RN-1 25000014
28.11.2025 TMT85-RN-1 25000015
28.11.2025 TMT85-RN-1 25000017
28.11.2025 TMT85-RN-1 25000019
28.11.2025 TMT85-RN-2 25000001
28.11.2025 TMT85-RN-2 25000003
28.11.2025 TMT85-RN-2 25000005
28.11.2025 TMT85-RN-2 25000008
28.11.2025 TMT85-RN-2 25000010
28.11.2025 TMT85-RN-2 25000012
28.11.2025 TMT85-RN-2 25000013
28.11.2025 TMT85-RN-2 25000016
28.11.2025 TMT85-RN-2 25000018
Производитель / Заявитель

Производственная площадка. Chongqing Silian Measurement And Control Technology Co., Ltd., КИТАЙ, No. 61 Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing; ООО "РН-КОМПЛЕКТАЦИЯ", РОССИЯ, 115093, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Павловская, д. 6, помещ. 1А/3

Поверка

Методика поверки / информация о поверке
МП-962-2025 Государственная система обеспечения единства измерений. Преобразователи температуры измерительные TMT85. Методика поверки. (с 03.02.2026)
Межповерочный интервал / Периодичность поверки
5 лет
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Преобразователи температуры измерительные TMT85 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97584-26: Описание типа
2026-97584-26.pdf
Скачать 213.1 КБ
97584-26: Методика поверки МП-962-2025
2026-mp97584-26.pdf
Скачать 3.3 MБ

Описание типа

Назначение

Преобразователи температуры измерительные TMT85 (далее - преобразователи) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления и электрического напряжения постоянного тока), в цифровые значения температуры, электрического сопротивления или напряжения постоянного тока с последующей передачей результатов измерений по проводным промышленным сетям.

Описание

Принцип действия преобразователей основан на преобразовании сигнала первичного измерительного преобразователя (могут работать с термопреобразователями сопротивления и преобразователями термоэлектрическими, номинальные статические характеристики преобразования (далее - НСХ) поддерживаемых типов указаны в таблице 2, а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока) в цифровой сигнал для передачи по протоколам связи FOUNDATION Fieldbus или PROFIBUS PA. Сигнал от подключенного первичного измерительного преобразователя поступает на вход преобразователя, где преобразуется с помощью аналого-цифрового преобразователя в дискретный сигнал. Дискретный сигнал обрабатывается микропроцессором и поступает на модулятор соответствующего цифрового протокола. Характеристики источника входных сигналов и необходимые для параметрирования преобразователя данные сохраняются в энергонезависимой памяти устройства.

Конструктивно преобразователи выполнены в цилиндрическом пластиковом корпусе из поликарбоната. На корпусе расположены клеммы для подключения входного и выходного сигналов, а также подачи напряжения питания. Внутри корпуса размещены печатные платы с элементами электрической схемы и микропроцессор. Преобразователи поддерживают одновременную работу с двумя первичными преобразователями, при этом измерительные входы не имеют гальванической развязки между собой.

Преобразователи выпускаются в следующих модификациях: TMT85-RN-1 (с выходным цифровым сигналом по протоколу FOUNDATION Fieldbus) и TMT85-RN-2 (с выходным цифровым сигналом по протоколу PROFIBUS PA).

Преобразователи имеют взрывозащищённое исполнение. Взрывозащищённость обеспечивается конструкцией, соответствующей требованиям нормативных документов и подтверждённой сертификатом. Маркировка на информационной табличке с техническими данными, расположенной на боковой поверхности корпуса, соответствует данным из сертификата, а также указывает на эксплуатационные ограничения в зависимости от класса и категории взрывоопасной зоны.

Общий вид преобразователей представлен на рисунке 1.

Пломбирование преобразователей от несанкционированного доступа не предусмотрено.

Заводской номер, представляющий собой цифровое обозначение из арабских цифр, наносится методом термопечати на информационную табличку на корпусе преобразователя.

Нанесение знака поверки на средство измерений не предусмотрено.

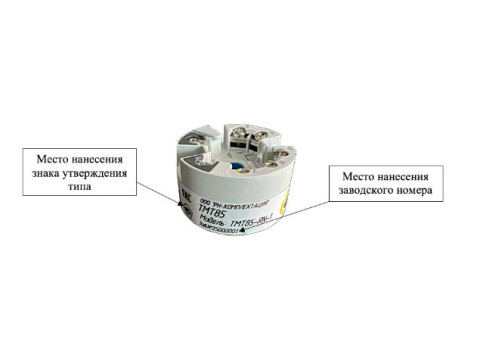

Рисунок 1 - Общий вид преобразователей

(с указанием места нанесения заводского номера и знака утверждения типа)

Программное обеспечение

Преобразователи используют встроенное (далее - внутреннее) программное обеспечение (далее - ПО), являющееся метрологически значимым, устанавливаемое на заводе-изготовителе в защищённую от перезаписи область энергонезависимой памяти с использованием специализированных программно-аппаратных средств и выполняющее: аппаратное аналого-цифровое преобразование сигналов от первичных преобразователей, их обработку по специализированным алгоритмам с преобразованием в цифровые значения измеряемых величин, формирование выходных сигналов в соответствии с протоколами промышленных сетей (FOUNDATION Fieldbus или PROFIBUS PA), а также обеспечивает настройку параметров и диагностику аппаратной части устройства. Конструкция неразборного корпуса преобразователя исключает возможность несанкционированного воздействия на встроенное ПО и измерительную информацию.

Метрологические характеристики нормированы с учетом влияния встроенного ПО.

Идентификационные данные встроенного ПО приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные внутреннего ПО

Идентификационные данные (признаки)

Значение

Модификация

TMT85-RN-1

TMT85-RN-2

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО, не ниже 1)

02.x.x 2)

Ol.x.x 2)

Цифровой идентификатор ПО

отсутствует

1) Цифровое значение «01» и «02» - идентификационный номер метрологически значимой части внутреннего ПО.

2) Переменные «х» - цифровые значения от «00» до «99» и представляют собой идентификатор версии служебной части внутреннего ПО и не идентифицируют метрологически значимую часть ПО.

Защита внутреннего ПО и результатов измерений от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.

Технические характеристики

Т а б л и ц а 2 - Метрологические характеристики

Наименование характеристик

Значение

Диапазон измерений 1):

- температуры 2), °C:

- обозначение типа подключаемых термопреобразователей сопротивления с НСХ 3) преобразований входных сигналов, (номинальное значение температурного коэффициента (а), °С-1), [дополнительное обозначение типа НСХ, принятое изготовителем]: - Pt100 (а = 0,00385)

от -200 до +850

- Pt500 (а = 0,00385)

от -200 до +850

- Pt1000 (а = 0,00385)

от -200 до +250

- 50П    (а = 0,00391) [Pt50 (а = 0,00391)]

от -200 до +850

- 100П  (а = 0,00391) [Pt100 (а = 0,00391)]

от -200 до +850

- 50М   (а = 0,00428) [Cu50 (а = 0,00428)]

от -200 до +200

- 100М (а = 0,00428) [Cu100 (а = 0,00428)]

от -200 до +200

- обозначение типа подключаемых преобразователей термоэлектрических (термопар) с НСХ 3) преобразований входных сигналов, (материалы электродов), [промышленное обозначение]:

- K    (NiCr-Ni)      [ТХА]

от -200 до +1372

- J     (Fe-CuNi)      [ТЖК]

от -200 до +1200

- T    (Cu-CuNi)     [ТМК]

от -200 до +400

- E    (NiCr-CuNi)   [ТХКн]

от -200 до +1000

- L    (NiCr-CuNi)   [ТХК]

от -200 до +800

- N (NiCrSi-NiSi) [ТНН]

от -200 до +1300

- B    (PtRh30-PtRh6) [ТПР]

от +100 до +1820

- S     (PtRh10-Pt)    [ТПП]

от -50 до +1768

- R    (PtRh13-Pt)    [ТПП]

от -50 до +1768

- электрического сопротивления постоянного тока

от 10 до 400; от 10 до 2000

(2-, 3-, 4-проводной омический ввод), Ом

- электрического напряжения постоянного тока, мВ

от -20 до +100

Минимальная допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений:

- температуры 2), °C:

- при подключаемых термопреобразователей сопротивления

10

- при подключаемых преобразователей термоэлектрических (термопар)

50

- измерений электрического сопротивления постоянного тока (2-, 3-, 4-проводной омический ввод), Ом:

- для диапазона измерений:

- от 10 до 400 Ом

10

- от 10 до 2000 Ом

100

- электрического напряжения постоянного тока, мВ

5

Продолжение таблицы 2

Наименование характеристик

Значение

Пределы допускаемой основной абсолютной погрешности:

- преобразований измеренных значений сигналов от подключаемых термопреобразователей сопротивления по НСХ 3) в значения температуры, (номинальное   значение температурного коэффициента   (а), °С-1),

[дополнительное обозначение типа НСХ, принятое изготовителем], °C:

- Pt100 (а = 0,00385)

±0,1

- Pt500 (а = 0,00385)

±0,3

- Pt1000 (а = 0,00385)

±0,2

- 50П    (а = 0,00391) [Pt50 (а = 0,00391)]

±0,2

- 100П (а = 0,00391) [Pt100 (а = 0,00391)]

±0,1

- 50М   (а = 0,00428) [Cu50 (а = 0,00428)]

±0,2

- 100М (а = 0,00428) [Cu100 (а = 0,00428)]

±0,1

- преобразований измеренных значений сигналов от подключаемых преобразователей термоэлектрических (термопар) по НСХ 3) в значения температуры, (материалы электродов), [промышленное обозначение], °C4):

- K    (NiCr-Ni)     [ТХА], в диапазоне:

- от -200 °C до -100 °C включ.

±2,0

- св. -100 °C до 0 °C включ.

±1,0

- св. 0 °C до +600 °C включ.

±0,25

- св. +600 °C до +1372 °C

±0,5

- J     (Fe-CuNi)     [ТЖК]

±0,25

- T    (Cu-CuNi)     [ТМК]

±0,25

- E    (NiCr-CuNi)   [тХКн]

±0,25

- L    (NiCr-CuNi)   [ТХК]

±0,25

- N (NiCrSi-NiSi) [ТНН], в диапазоне: - от -200 °C до -100 °C включ.

±0,7

- св. -100 °C до +1300 °C

±0,5

- B    (PtRh30-PtRh6) [ТПР], в диапазоне:

- от +100 °C до +200 °C включ.

±3,0

- св. +200 °C до +300 °C включ.

±2,0

- св. +300 °C до+1820 °C

±1,0

- S     (PtRh10-Pt)    [ТПП]

±1,0

- R    (PtRh13-Pt)    [ТПП]

±1,0

- измерений электрического сопротивления постоянного тока (2-, 3-, 4-проводной омический ввод), Ом:

- для диапазона измерений:

- от 10 до 400 Ом

±0,04

- от 10 до 2000 Ом

±0,8

- измерений электрического напряжения постоянного тока, мВ

±0,01

Пределы допускаемой дополнительной абсолютной погрешности:

- измерений электрического сопротивления постоянного тока

(2-, 3-, 4-проводной омический ввод), вызванной отклонением температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С от нормальной температуры измерений (от +20 °С до +25 °С), Ом:

- для диапазона измерений:

- от 10 до 400 Ом

±0,006

- от 10 до 2000 Ом

±0,03

Окончание таблицы 2

Наименование характеристик

Значение

Пределы допускаемой дополнительной абсолютной погрешности:

- измерений электрического напряжения постоянного тока, вызванной отклонением температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С от нормальной температуры измерений (от +20 °С до +25 °С), мВ

- преобразований измеренных значений сигналов от подключаемых термопреобразователей сопротивления по НСХ 2) в значения температуры, вызванной отклонением температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С от нормальной температуры измерений (от +20 °С до +25 °С), (номинальное значение температурного коэффициента (а), °С-1), [дополнительное обозначение типа НСХ, принятое изготовителем], °C:

- Pt100  (а = 0,00385)

- Pt500  (а = 0,00385)

- Pt1000 (а = 0,00385)

- 50П    (а = 0,00391)  [Pt50  (а = 0,00391)]

- 100П  (а = 0,00391) [Pt100 (а = 0,00391)]

- 50М   (а = 0,00428) [Cu50 (а = 0,00428)]

- 100М  (а = 0,00428) [Cu100 (а = 0,00428)]

- преобразований измеренных значений сигналов от подключаемых преобразователей термоэлектрических (термопар) по НСХ 2) в значения температуры, вызванной отклонением температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С от нормальной температуры измерений (от +20 °С до +25 °С), (материалы электродов), [промышленное обозначение], °C:

- T    (Cu-CuNi)    [ТМК]

- J     (Fe-CuNi)     [ТЖК]

- L    (NiCr-CuNi)   [ТХК]

- E    (NiCr-CuNi)   [ТХКн]

- K    (NiCr-Ni)     [ТХА]

- N    (NiCrSi-NiSi)  [ТНН]

- S     (PtRh10-Pt)    [ТПП]

- R    (PtRh13-Pt)    [ТПП]

- B    (PtRh30-PtRh6) [ТПР]

±0,003

±0,02 ±0,014 ±0,01 ±0,03 ±0,02 ±0,008 ±0,008

±0,01 ±0,02 ±0,02 ±0,03 ±0,04 ±0,04 ±0,05 ±0,06 ±0,06

1) Указан максимальный диапазон измерений. Фактический тип входного сигнала и диапазон измерений (находящийся в пределах указанных в настоящей таблице верхней и нижней границ, но с разностью между ними не менее указанного в настоящей таблице минимально допустимого значения) указываются в паспорте.

2) Диапазон измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления и преобразователей термоэлектрических (термопар).

3) Типы НСХ термопреобразователей сопротивления - по ГОСТ 6651-2009, преобразователей термоэлектрических - по ГОСТ Р 8.585-2001.

4) Пределы допускаемой основной абсолютной погрешности преобразователей при работе с преобразователями термоэлектрическими определяются как алгебраическая сумма двух составляющих: абсолютной погрешности преобразований их сигнала в значения температуры (указанные в настоящей таблице) и погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равным ±(0,3 + 0,005-|t|) °C, где t - измеряемое значение температуры, °C.

П р и м е ч а н и е - Основная и дополнительная погрешности измерений суммируются алгебраически.

Т а б л и ц а 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока 1), В

от 9 до 32

Выходной цифровой сигнал 2), для модификаций: - TMT85-RN-1 - TMT85-RN-2

FOUNDATION Fieldbus PROFIBUS PA

Условия эксплуатации:

- температура окружающей среды 3), °С

- относительная влажность воздуха 4), %, не более

- атмосферное давление, кПа

от -40 до +85 95 от 84,0 до 106,7

Габаритные размеры (высота х диаметр), мм, не более

28,5 х 44,0

Масса, г, не более

45

Маркировка взрывозащиты

0Ех ia IIC Т6...Т4 Ga Х

Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 5):

- с винтовыми клеммами

- с пружинными клеммами

IP00

IP30

1) Рабочий диапазон напряжения питания является общим для преобразователей и указан от нижнего до верхнего предельных значений. Стандартное (базовое) напряжение питания составляет 24 В. Фактический допустимый диапазон напряжения при эксплуатации ограничен условиями применения во взрывоопасной зоне (согласно маркировке), при этом конкретные допустимые значения в пределах рабочего диапазона напряжения питания приведены на информационной табличке, расположенной на корпусе преобразователя.

2) Поддерживаемые протоколы связи для промышленных сетей.

3) Диапазон рабочих температур является общим для преобразователя и указан от нижнего до верхнего предельных значений. Фактический допустимый диапазон эксплуатации ограничен температурным классом взрывозащиты (T6...T4 согласно маркировке) и условиями применения во взрывоопасной зоне; при этом конкретные допустимые значения в пределах рабочего диапазона температур приведены на информационной табличке, расположенной на корпусе преобразователя.

4) При температуре плюс 20 °С.

5) Фактическое значение характеристики определяется при заказе и указывается в паспорте преобразователя.

Т а б л и ц а 4 - Показатели надежности

Наименование характеристики

Значение

Срок службы, лет, не менее

20

Знак утверждения типа

наносится методом термопечати на информационную табличку на корпусе преобразователя и печатным способом на титульные листы паспорта и руководства по эксплуатации.

Комплектность

Т а б л и ц а 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь температуры измерительный 1)

TMT85

1 шт.

Руководство по эксплуатации 2)

26.51.43.117-001(851)-52339386-2025 РЭ 3);

26.51.43.117-001(852)-52339386-2025 РЭ 4)

1 экз.

Паспорт

26.51.43.117-001(85)-52339386-2025 ПС

1 экз.

1) Фактическое обозначение модификации указано в паспорте и на инс табличке на корпусе преобразователя.

2) Допускается поставлять один экземпляр документации на партию в один ад

3) Для модификации TMT85-RN-1.

4) Для модификации TMT85-RN-2.

юрмационной

[рес отгрузки.

Сведения о методах измерений

приведены в разделе 6 «Управление преобразователем» руководств по эксплуатации: 26.51.43.117-001(851)-52339386-2025 РЭ; 26.51.43.117-001(852)-52339386-2025 РЭ.

Нормативные документы

ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Технические условия     ТУ 26.51.43.117-001-52339386-2025     «Преобразователи

измерительные»

Смотрите также

97583-26
TMR-311 Системы измерительные многоканальные
Tokyo Measuring Instruments Laboratory Co., Ltd., ЯПОНИЯ, 8-2, Minami–Ohi 6-Chome, Shinagawa-Ku, Tokyo, 140-8560
Системы измерительные многоканальные TMR-311 (далее по тексту - системы) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, индикации измеренных значений и...
Default ALL-Pribors Device Photo
97582-26
Система измерений количества и параметров свободного нефтяного газа СИКГ-801 «Газ на прием КС-1»
ЗАО «Волгаспецмаш», РОССИЯ, 443124, г. Самара, ул. Шестая просека, д. 153, 1 этаж, к. 34
Система измерений количества и параметров свободного нефтяного газа СИКГ-801 «Газ на прием КС-1» (далее - СИКГ) предназначена для измерений в автоматизированном режиме расхода и объема газа, приведенных к стандартным условиям (температура плюс 20 °C,...
97581-26
ВЗОР-И Системы измерительные
ООО «МСД Холдинг», РОССИЯ, 197348, Г.САНКТ-ПЕТЕРБУРГ, ПР-КТ КОЛОМЯЖСКИЙ, Д. 10, ЛИТЕРА Е, ПОМЕЩ. 34
Системы измерительные ВЗОР-И (далее - системы ВЗОР-И) предназначены для:
97580-26
IDP Системы видеоизмерительные консольные
Aotian Xinchuang Technology(Shenzhen) Co., Ltd., КИТАЙ, Building №201, D, Hengxin Factory Building, Yanshan Avenue, Yanchuan Community, Yaniuo Street, Baoan District, Shenzhen, P.R. China
Системы видеоизмерительные консольные IDP (далее - системы) предназначены для измерений линейных и угловых размеров деталей.
97585-26
VISILAB V3 Система измерительная
PRODITEC S.A.S, ФРАНЦИЯ, Z.I. de PESSAC-MAGELLAN 3, rue Eugène CHEVREUL F-33600 PESSAC
Система измерительная VISILAB V3 (далее - система) предназначена для измерений геометрических параметров, массы, толщины покрытия, удельной электрической проводимости монет и денежных заготовок.
