Резервуары горизонтальные стальные цилиндрические РГС
| Номер в ГРСИ РФ: | 97587-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Сахаэнерго", Республика Саха (Якутия), Булунский улус, п. Тикси |
|
97587-26: Описание типа
2026-97587-26.pdf
|
Скачать | 153.1 КБ |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97587-26 | ||||||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | ||||||||||||
| Модель | РГС | ||||||||||||
| Модификации |
РГС-25 РГС-50 |
||||||||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2d95f422-4630-d538-098e-7614cf797986 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «Сахаэнерго», РОССИЯ, 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические . Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97587-26: Описание типа
2026-97587-26.pdf
|
Скачать | 153.1 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары изготовлены в следующих модификациях РГС-25, РГС-50 и представляют собой стальные горизонтальные конструкции цилиндрической формы с плоскими днищами наземного расположения с номинальными вместимостями 25 и 50 м3 соответственно, с заводскими номерами: РГС-25 №3, РГС-50 №№ 1, 2.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения нанесены на днище резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Кобяйский улус (район), п. Батамай, территория склада ГСМ АДЭС п. Батамай, Кобяйские ЭС.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1-2.
Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-50 с указанием места нанесения заводского номера

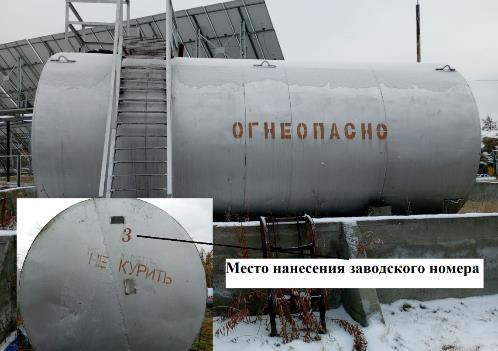

Рисунок 2 - Общий вид резервуара горизонтального стального цилиндрического РГС-25 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-50 |
|
Номинальная вместимость, м3 |
25 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -55 до +50 от 84,0 до 106,7 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-50 |
|
Средний срок службы, лет, не менее |
5 |
0 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
