Нефелометры WS-75
| Номер в ГРСИ РФ: | 97591-26 |
|---|---|
| Категория: | Нефелометры |
| Производитель / заявитель: | ОАО "Пеленг", Беларусь, г.Минск |
Нефелометры WS-75 предназначены для автоматических измерений метеорологической оптической дальности (МОД).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97591-26 | ||||||
| Действует | по 03.02.2031 | ||||||
| Наименование | Нефелометры | ||||||
| Модель | WS-75 | ||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 48b02a5b-a905-9c4c-ec27-1a79148847e6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «ПЕЛЕНГ», БЕЛАРУСЬ, 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Поверка
| Методика поверки / информация о поверке |
МП 254-0262-2025 Государственная система обеспечения единства измерений. Нефелометры WS-75. Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97591-26: Описание типа
2026-97591-26.pdf
|
Скачать | 153 КБ | |
|
97591-26: Методика поверки
МП 254-0262-2025
2026-mp97591-26.pdf
|
Скачать | 822 КБ |
Описание типа
Назначение
Нефелометры WS-75 предназначены для автоматических измерений метеорологической оптической дальности (МОД).
Описание
Принцип действия нефелометров WS-75 (далее - нефелометров) основан на измерении интенсивности светового потока, рассеянного под определённым углом к направлению излучения, и вычислении показателя ослабления.
Конструктивно нефелометры построены по модульному принципу и изготавливаются в двух комплектациях: полной (трёхканальный датчик погоды) и базовой (двухканальный датчик погоды) и состоят из приёмника прямого, обратного рассеяния (при наличии), излучателя и блока управления, расположенных в корпусе.
Нефелометры представляют собой оптический прибор, в котором излучатель и приёмники прямого и обратного рассеяния расположены под углом соответственно 135 и 67,5 градусов друг к другу, а их оптические оси направлены под углом 0 градусов к горизонтальной плоскости.
Излучатель формирует направленное излучение.
Приёмник прямого рассеяния принимает рассеянное окружающей средой излучение.
Приёмник обратного рассеяния (при наличии) принимает рассеянное окружающей средой (осадками) излучение.
Защитные стёкла излучателя и приёмников прямого и обратного рассеяния защищены от осадков козырьками. Стёкла и козырьки оборудованы встроенным обогревом.
Блок управления служит для преобразования сигналов от приёмника прямого рассеяния в значение МОД и улучшенного распознавания жидких и твёрдых осадков на основе определения соотношения сигналов приёмников.
Нефелометры работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем. Сообщения о проведённых измерениях передаются через изменяемый временной интервал в автоматическом режиме или по запросу. В приборе имеется последовательный двухпроводный интерфейс RS-485, по требованию заказчика может быть добавлен интерфейс V.23. Через интерфейсы осуществляется передача информационного сообщения по проприетарному протоколу в кодах ASCII.
Нефелометры могут отображать показания интенсивности осадков и количества осадков, текущей погоды и передавать соответствующий код кодовой таблицы 4680 ВМО в линию связи.
Общий вид нефелометров с указанием мест нанесения заводского номера представлен на рисунках 1 и 2.
Нанесение знака поверки непосредственно на нефелометры не предусмотрено. Заводской номер, состоящий из девяти арабских цифр, наносится фотохимическим методом на корпус блока управления в виде бирки.
Пломбирование нефелометров не предусмотрено.
1 - приёмник прямого рассеяния; 2 - излучатель; 3 - блок управления; 4 - приемник обратного рассеяния
Рисунок 1 - Общий вид нефелометров в полной комплектации с указанием места нанесения заводского номера

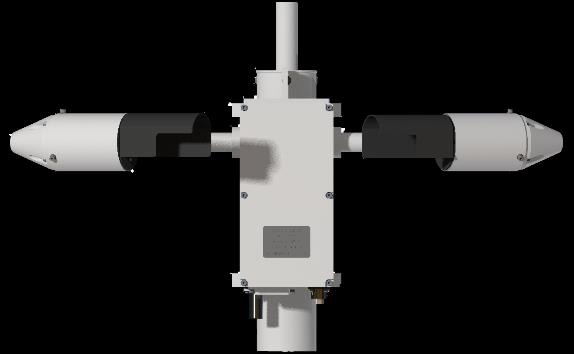

1 - приёмник прямого рассеяния; 2 - излучатель; 3 - блок управления
Рисунок 2 - Общий вид нефелометров в базовой комплектации с указанием места нанесения заводского номера
Программное обеспечение
Нефелометры имеют встроенное программное обеспечение (ПО) «WS-75», которое предназначено для обеспечения управления, проведения измерений и формирования сообщений в коде ASCII. Встроенное ПО является метрологически значимым.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
WS-75 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
*Обозначение «X» не относится к метрологически значимой части ПО, может принимать значения от 0 до 9 | |
Уровень защиты ПО «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений МОД, м |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности измерений МОД, % в диапазоне: от 10 до 600 м включ. |
±8 |
|
св. 600 до 10000 м включ. |
±10 |
|
св.10000 до 50000 м |
±15 |
аблица 3 - Технические характеристики
|
Наименование |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,8 до 26,4 |
|
Потребляемая мощность, Вт, не более |
65 |
|
Габаритные размеры, мм, не более: -длина -ширина -высота |
710 380 320 |
|
Масса, кг, не более |
7 |
|
Выходной интерфейс |
RS-485 |
|
V.23* | |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - верхнее значение относительной влажности окружающего воздуха при температуре 25 °С, %, не более |
от -60 до +65 100 |
|
* Наличие определяется договором поставки | |
Таблица 4 - Показатели надежности
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист документа 6330.00.00.000 РЭ «Нефелометр WS-75. Руководство по эксплуатации».
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нефелометр |
WS-75 |
1 шт. |
|
Руководство по эксплуатации |
6330.00.00.000 РЭ |
1 экз. |
|
Формуляр |
6330.00.00.000 ФО |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации 6330.00.00.000 РЭ «Нефелометры WS-75. Руководство по эксплуатации», раздел 1 «Описание и работа».
Нормативные документы
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 1556 от 7 августа 2023 г.
ТУ BY 100230519.218-2025 «Нефелометр WS-75. Технические условия»
