Уровнемеры емкостные CAP-30ХХ
| Номер в ГРСИ РФ: | 97596-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Hebei Capstar Ceramic Science And Technology Co.,Ltd, КИТАЙ |
Уровнемеры емкостные CAP-30XX (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов), сыпучих материалов и уровня раздела сред жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97596-26 | |||||||||||||||
| Действует | по 02.02.2031 | |||||||||||||||
| Наименование | Уровнемеры емкостные | |||||||||||||||
| Модель | CAP-30ХХ | |||||||||||||||
| Модификации |
Структура условного обозначения модификаций: CAP-30XX-A-B-C-D-E-L(Fmm)-(G)-V7, где: XX - Код модификации: 11 - Уровнемер предназначен для измерений уровня сыпучих материалов, 22 - Уровнемер предназначен для измерений уровня жидкостей, 23 - Уровнемер предназначен для измерений уровня сжиженных газов, 24 - Уровнемер предназначен для измерений уровня жидкостей и уровня раздела сред жидкостей, 31 - Уровнемер для непрерывного измерения уровня в резервуарах котлов; A – Код конфигурации выходного сигнала: S - 4-20 мА, 24 В пост. ток, 2-х пров. cхема + HART, R - 4-20 мА, 24 В пост. ток, 2-х пров. схема с 4 твердотельным релейными выходами SPST (NO) «сухой контакт» + HART; B – Код исполнения зонда: 1 - Жесткий зонд, 2 - Жесткий зонд и фланцевое соединение, 3 - Гибкий зонд, 4 - Гибкий зонд и фланцевое соединение, 5 - Коаксиальная трубка, 6 - Двойной жесткий зонд и фланцевое соединение, 7 - Двойной гибкий зонд и фланцевое соединение, 8 - Жесткий зонд для установки в монтажный элемент, 9 - Жесткий зонд для установки в монтажный элемент; C – код температуры измеряемой среды: 0 - Для темтператур -40℃～80℃, 1 - Для температур 80℃～300℃, 2- Для температур 300℃～600℃, 3 - Для температур -199℃～-40℃, 4 - По заказу; D – код давления измеряемой среды: 0 - Стандартное давление, 1 - Для давления ≤ 1,6 МПа, 2 - Для давления ≤ 4,6 МПа, 3 - Для давления ≤ 6,8 МПа, 4 - Для давления ≤ 9,8 МПа, 5 - Для давления ≤ 13,8 МПа, 6 - Для давления ≤ 16,8 МПа, 7 - Для давления ≤ 22 МПа, 8 - По заказу; E – код присоединительного фланца: 0 - Резьбовое соединение, 1 - Стыковое сварное соединение, 2 - Фланцевое соединение, 3 - Специальное исполнение; F – значение номинальной длины зонда, мм; G – код измеряемой среды, может принимать значения «water», «liquid», «wax oil», «methanol», «liquid ammonia», «fuel oil» и «propylene» На испытания представлены: CAP-3024-S-3-0-0-0-L(4000mm)-(water)-V7 CAP-3022-S-3-0-0-0-L(1000mm)-(water)-V7 CAP-3031-S-5-0-1-2-L(670mm)-(water)-V7 CAP-3031-S-9-0-2-2-L(430mm)-(water)-V7 |
|||||||||||||||
| Приказы |
№173 от
02.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2b0a541a-04a9-8c3c-bcb3-8fc76afbda38 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Hebei Capstar Ceramic Science And Technology Co.,Ltd, КИТАЙ, Zhuolu County Science and Technology Park, Zhangjiakou City, Hebei Province
Поверка
| Методика поверки / информация о поверке |
МП-890-2025 Государственная система обеспечения единства измерений. Уровнемеры емкостные CAP-30ХХ. Методика поверки
(с 02.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
5 лет
для уровнемеров для измерений уровня сжиженных газов
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97596-26: Описание типа
2026-97596-26.pdf
|
Скачать | 421.4 КБ | |
|
97596-26: Методика поверки
МП-890-2025
2026-mp97596-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Уровнемеры емкостные САР-30ХХ (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов), сыпучих материалов и уровня раздела сред жидкостей.
Описание
Принцип действия уровнемеров емкостных основан на различии диэлектрической проницаемости контролируемой среды и воздуха. Электронный блок уровнемера измеряет электрическую емкость между первичным преобразователем (зондом) и стенкой металлического резервуара. При установке уровнемера в иные типы резервуаров, используются уровнемеры с двумя зондами.
Уровнемеры состоят из электронного блока с дисплеем, устанавливаемого сверху на резервуаре или выносной камере, и погруженного в измеряемую среду зонда в виде троса, стержня или стержня внутри экранирующей концентрической трубки.
В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, корпусом, типом зондов, диапазонами способом присоединения.
Условное обозначение исполнений уровнемеров:
CAP-30XX-A-B-C-D-E-L(Fmm)-(G)-V7
Таблица 1 - Расшифровка кодов уровнемеров
|
Значение |
Расшифровка |
|
XX - Код модификации: | |
|
11 |
Уровнемер предназначен для измерений уровня сыпучих материалов |
|
22 |
Уровнемер предназначен для измерений уровня жидкостей |
|
23 |
Уровнемер предназначен для измерений уровня сжиженных газов |
|
24 |
Уровнемер предназначен для измерений уровня жидкостей и уровня раздела сред жидкостей |
|
31 |
Уровнемер для непрерывного измерения уровня в резервуарах котлов |
|
А - Код конфигурации выходного сигнала | |
|
S |
4-20 мА, 24 В пост. ток, 2-х пров. схема + HART |
|
R |
4-20 мА, 24 В пост. ток, 2-х пров. схема с 4 твердотельным релейными выходами SPST (NO) «сухой контакт» + HART |
|
B - Код исполнения зонда | |
|
1 |
Жесткий зонд |
|
2 |
Жесткий зонд и фланцевое соединение |
Продолжение таблицы 1
|
Значение |
Расшифровка |
|
3 |
Гибкий зонд |
|
4 |
Гибкий зонд и фланцевое соединение |
|
5 |
Коаксиальная трубка |
|
6 |
Двойной жесткий зонд и фланцевое соединение |
|
7 |
Двойной гибкий зонд и фланцевое соединение |
|
8 |
Жесткий зонд для установки в монтажный элемент |
|
9 |
Жесткий зонд для установки в монтажный элемент |
|
C - код температуры измеряемой среды | |
|
0 |
Для темтператур -40°С~80°С |
|
1 |
Для температур 80°С~300°С |
|
2 |
Для температур 300°С~600°С |
|
3 |
Для температур -199°С~-40°С |
|
4 |
По заказу |
|
D - код давления измеряемой среды | |
|
0 |
Стандартное давление |
|
1 |
Для давления < 1,6 МПа |
|
2 |
Для давления < 4,6 МПа |
|
3 |
Для давления < 6,8 МПа |
|
4 |
Для давления < 9,8 МПа |
|
5 |
Для давления < 13,8 МПа |
|
6 |
Для давления < 16,8 МПа |
|
7 |
Для давления < 22 МПа |
|
8 |
По заказу |
|
E - код присоединительного фланца | |
|
0 |
Резьбовое соединение |
|
1 |
Стыковое сварное соединение |
|
2 |
Фланцевое соединение |
|
3 |
Специальное исполнение |
|
F - значение номинальной длины зонда, мм | |
|
G - код измеряемой среды, может принимать значения «water», «liquid», «wax oil», «methanol», «liquid ammonia», «fuel oil» и «propylene» | |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную табличку, которая прикручивается к корпусу уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

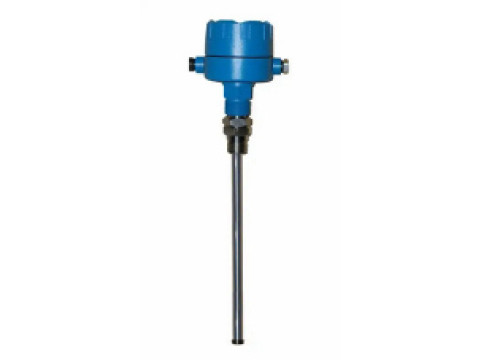

Общий вид уровнемеров представлен на рисунке 2.
Х5?
О/--------------—---------------
Наименование:^ ровнемер емкостный
И Модель:___________________________
Т е г No.:_______________________
Вход: Токр.: -40°c ~85°c
www. capstar. com. cn
—---s
Место
заводского номера
ERE
Выход: ( 4.0~20 ) mA Допустимаяпогрешность; ± I imm+o.O5%FSix-------- —_--------.------------------jo
Hebei Capstar Ceramic Science And Technology Co.Ltd. TEL010-61212030/40
Рисунок 1 - Пример маркировочной таблички
4)
1) 2) 3)
5) 6) 7) 8) 9)

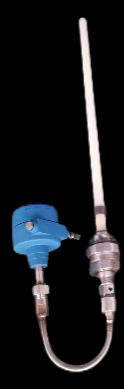

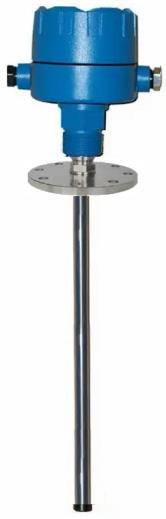

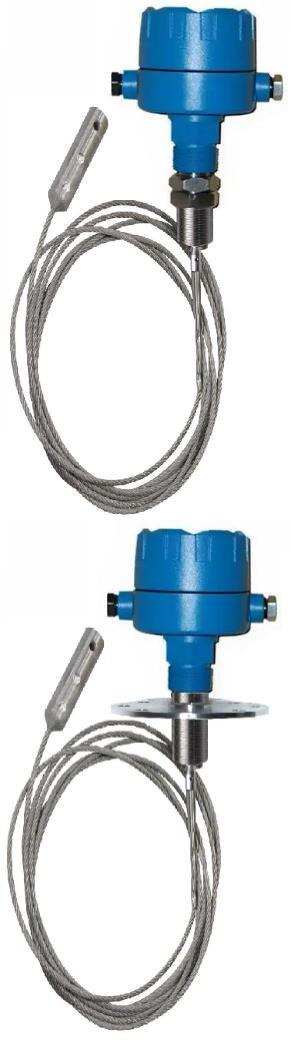

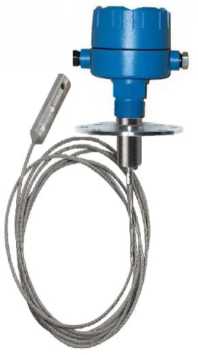

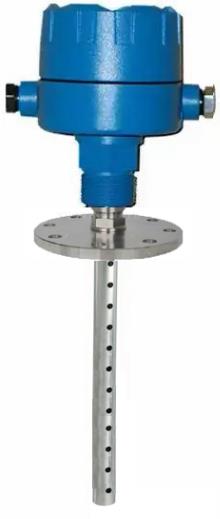

1) с жестким зондом; 2) с жестким зондом и фланцевым соединением; 3) с гибким зондом; 4) с гибким зондом и фланцевым соединением; 5) с коаксиальной трубкой;

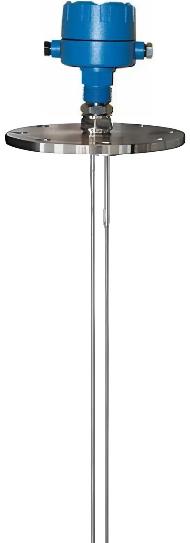

6) с двойным жестким зондом и фланцевым соединением; 7) с двойным гибким зондом и фланцевым соединением; 8, 9) жесткий зонд для установки с помощью монтажного элемента
Рисунок 2 - Общий вид уровнемеров

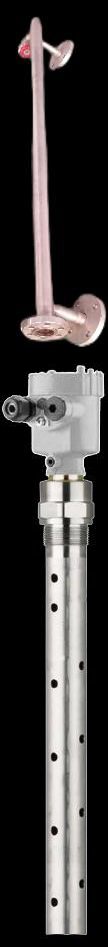

Рисунок 3 - Общий вид монтажного элемента
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией уровнемеров.
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - ВПО), имеющее метрологически значимую часть.
Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.X |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
* «Х» принимает значения от 0 до 9. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (раздела сред) в зависимости от типа зонда1), мм |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±(1 + 0,05%-L) |
|
1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается в шифре модификации. Примечание - Приняты следующие сокращения: L - диапазон измерений уровня, мм | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы - аналоговый токовый, мА - цифровой - дискретный |
от 4 до 20 HART «сухой контакт» |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 18 до 30 от 187 до 242 50±1 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1100+L 500 450 |
|
Параметры измеряемой среды: - температура измеряемой среды, °С 1) - давление измеряемой среды, не более, МПа 1) - диэлектрическая проницаемость среды, Ф/м |
от -199 до +600 22 от 1,1 до 200 |
|
Масса, кг, не более |
100 |
|
1) Указаны предельные значения, фактические указываются в шифре модификации. Примечание - Приняты следующие сокращения: L - диапазон измерений уровня, мм | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится методом печати на титульном листе руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер емкостный* |
CAP-30XX |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе 4 «Использование ручных манипуляторов» документа «Уровнемеры емкостные САР-ЗОХХ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от «30» декабря 2019 г.;
Q/HKP 01-2016 Стандарт предприятия Hebei Capstar Ceramic Science And Technology Co.Ltd «Уровнемеры емкостные CAP-30XX».
