Уровнемеры микроволновые контактные EKOFLEX
| Номер в ГРСИ РФ: | 97597-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО «ЭкоСтройИнжиниринг» (ЭкСИ), г. Уфа |
Уровнемеры микроволновые контактные EKOFLEX (далее - уровнемеры) предназначены для измерений уровня жидкостей (в том числе сжиженных газов), сыпучих продуктов и уровня раздела сред жидкостей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97597-26 | ||||||||||||
| Действует | по 02.02.2031 | ||||||||||||
| Наименование | Уровнемеры микроволновые контактные | ||||||||||||
| Модель | EKOFLEX | ||||||||||||
| Модификации |
Условное обозначение исполнений уровнемеров: EKOFLEX X1 EFX1.7X2X3X4X5X6X7X8X9X10X11, где: X1 – Назначение уровнемера: 81 - Измерение уровня/межфазного уровня жидкостей (в том числе сжиженных газов) и лёгких сыпучих продуктов, 82 - Измерение уровня сыпучих продуктов, 83 - Измерение уровня жидкостей в емкостях со специальными гигиеническими требованиями к очистке, 86 - Измерение уровня/межфазного уровня жидкостей (в том числе сжиженных газов) и сыпучих продуктов при высоких температурах и/или давлении; X2 – Вид взрывозащиты: X - Нет (Общепромышленное исполнение), C - Искробезопасная цепь (0Ex ia IIC T6…T1 Ga Х), Е - Взрывонепроницаемая оболочка (Ex db IIC T6…T1 Gb Х), R - Защита от воспламенения пыли (Ex tb IIIC T85°C…T440°C Db X), Т - Рудничное исполнение; X3 – Исполнение зонда: A Тип зонда «трос», диаметр 4 мм, B - Тип зонда «трос», диаметр 2 мм, E - Тип зонда «стержень», диаметр 8 мм, F - Тип зонда «стержень», диаметр 12 мм, H - Тип зонда «стержень», диаметр 16 мм, L - Тип зонда «коаксиал», диаметр 21 мм, P - Тип зонда «коаксиал», диаметр 42 мм, * - Специальное исполнение под заказ (указывается в паспорте на прибор); X4 – Тип присоединения и материал: TF - Резьба G1, сталь 316L, TI - Резьба G1½, сталь 316L, DD - Фланец DN50 PN40, сталь 316L, DF - Фланец DN100 PN40, сталь 316L, ** - Специальное исполнение под заказ (указывается в паспорте на прибор); X5– Материал уплотнения/Дополнительная защита/Температура процесса: F - FKM/Нет//-40 до +150 °C, K - FFKM/Нет/-20 до +200 °C, P - FFKM/Да/-20 до +150 °C, 1 - Al2O3/Да/-196 до +280 °C, 2 - Al2O3/Да/-196 до +450 °C, * - Специальное исполнение под заказ (указывается в паспорте на прибор); X6 – Выходной сигнал: H - 2-проводный 4…20 мА/HART; X7 – Дополнительная электроника: X - Нет; X8 – Материал корпуса: K - Пластик IP66/IP67, A- Алюминий IP66/IP68, 8 - Нержавеющая сталь (штампованный) IP66/IP68, * - Специальное исполнение под заказ (указывается в паспорте на прибор); X9 – Кабельный ввод (резьба и тип кабельного ввода или заглушки): M - M20x1,5, пластиковый кабельный ввод для кабеля диаметром 5-9мм, D - M20x1,5 / Заглушка, 1 - M20x1,5 / Без кабельного ввода, J - ½NPT / Кабельный ввод, полиамид (ø5-9 мм), N - ½NPT / Заглушка, Q - ½NPT / Без кабельного ввода; X10 – Индикация: X - Нет, A - Имеется; X11 – Дополнительные испытания (зарезервировано): Х - Нет, G - Измерение сжиженного газа (МПИ 5 лет), * - Зарезервировано под обозначение дополнительных испытаний На испытания представлены: EF81.7CBTF5HXADXX EF86.7ELTFPHX8MXX EF81.7CBTFFHXADXX |
||||||||||||
| Приказы |
№173 от
02.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 94ad14ce-c376-6c5a-2b58-2e2d67fdd3f1 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ЭкСИ», РОССИЯ, 450103, Республика Башкортостан, г. о. город Уфа, город Уфа, ул. Мубарякова, д.2, корп. 4, кв. 2
Поверка
| Методика поверки / информация о поверке |
МП-674-2025 Государственная система обеспечения единства измерений. Уровнемеры микроволновые контактные EKOFLEX. Методика поверки
(с 02.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм
5 лет
для уровнемеров для измерений уровня сжиженных газов
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97597-26: Описание типа
2026-97597-26.pdf
|
Скачать | 241.7 КБ | |
|
97597-26: Методика поверки
МП-674-2025
2026-mp97597-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Уровнемеры микроволновые контактные EKOFLEX (далее - уровнемеры) предназначены для измерений уровня жидкостей (в том числе сжиженных газов), сыпучих продуктов и уровня раздела сред жидкостей.
Описание
Уровнемеры состоят из электронного блока, устанавливаемого сверху на резервуаре или выносной камере, и погруженного в измеряемую среду зонда в виде троса, стержня или коаксиала (стержня внутри экранирующей концентрической трубки), вдоль которого распространяются излучаемые и принимаемые электромагнитные импульсы малой мощности.
Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса между излучением зондирующего и приемом сигнала, отраженного от поверхности измеряемой среды или раздела фаз измеряемых сред. Исходя из времени распространения электромагнитного импульса, уровнемер рассчитывает расстояние до уровня контролируемого продукта.
Уровнемер обеспечивает отображение и передачу измеренных значений уровня в аналоговом (4.. .20 мА) и цифровом виде (HART).
При наличии встроенного индикатора (опция) отображение информации осуществляется и на нем.
Уровнемеры изготавливаются в общепромышленном и взрывобезопасном исполнении.
В зависимости от условий эксплуатации предусмотрены исполнения уровнемеров, отличающиеся корпусом, антенной, диапазонами измерений и типом присоединения.
Условное обозначение исполнений уровнемеров:
EKOFLEX X1
EFX1.7X2X3X4X5X6X7X8X9X10X11,
Таблица 1 - Расшифровка кодов исполнения уровнемеров
|
Значение |
Расшифровка |
|
X1 - Назначение уровнемера: | |
|
81 |
Измерение уровня/межфазного уровня жидкостей (в том числе сжиженных газов) и лёгких сыпучих продуктов |
|
82 |
Измерение уровня сыпучих продуктов |
|
83 |
Измерение уровня жидкостей в емкостях со специальными гигиеническими требованиями к очистке |
|
86 |
Измерение уровня/межфазного уровня жидкостей (в том числе сжиженных газов) и сыпучих продуктов при высоких температурах и/или давлении |
Продолжение таблицы 1
|
Значение |
Расшифровка |
|
X2 - |
Вид взрывозащиты |
|
X |
Нет (Общепромышленное исполнение) |
|
C |
Искробезопасная цепь (0Ex ia IIC T6.. ,T1 Ga Х) |
|
E |
Взрывонепроницаемая оболочка (Ex db IIC T6.T1 Gb Х) |
|
R |
Защита от воспламенения пыли (Ex tb IIIC T85°C.T440°C Db X) |
|
T |
Рудничное исполнение |
|
X3 - |
Исполнение зонда |
|
A |
Тип зонда «трос», диаметр 4 мм |
|
B |
Тип зонда «трос», диаметр 2 мм |
|
E |
Тип зонда «стержень», диаметр 8 мм |
|
F |
Тип зонда «стержень», диаметр 12 мм |
|
H |
Тип зонда «стержень», диаметр 16 мм |
|
L |
Тип зонда «коаксиал», диаметр 21 мм |
|
P |
Тип зонда «коаксиал», диаметр 42 мм |
|
* |
Специальное исполнение под заказ (указывается в паспорте на прибор) |
|
X4 - |
Тип присоединения и материал |
|
TF |
Резьба G1, сталь 316L |
|
TI |
Резьба Gm, сталь 316L |
|
DD |
Фланец DN50 PN40, сталь 316L |
|
DF |
Фланец DN100 PN40, сталь 316L |
|
** |
Специальное исполнение под заказ (указывается в паспорте на прибор) |
|
X5- |
Материал уплотнения/Дополнительная защита/Температура процесса |
|
F |
FKM/Нет//-40 до +150 °C |
|
K |
FFKM/Нет/-20 до +200 °C |
|
P |
FFKM№-20 до +150 °C |
|
1 |
А120з/Дз/-196 до +280 °C |
|
2 |
А120з/Дз/-196 до +450 °C |
|
* |
Специальное исполнение под заказ (указывается в паспорте на прибор) |
|
X6 - |
Выходной сигнал |
|
H |
2-проводный 4.20 мА/HART |
|
X7 - |
Дополнительная электроника |
|
X |
Нет |
|
X8 - |
Материал корпуса |
|
K |
Пластик IP66/IP67 |
|
A |
Алюминий IP66/IP68 |
|
8 |
Нержавеющая сталь (штампованный) IP66/IP68 |
|
* |
Специальное исполнение под заказ (указывается в паспорте на прибор) |
|
X9 - |
Кабельный ввод (резьба и тип кабельного ввода или заглушки) |
|
M |
M20x1,5, пластиковый кабельный ввод для кабеля диаметром 5-9мм |
|
D |
M20x1,5 / Заглушка |
|
1 |
M20x1,5 / Без кабельного ввода |
|
J |
’ANPT / Кабельный ввод, полиамид (05-9 мм) |
|
N |
^NPT / Заглушка |
|
Q |
^NPT / Без кабельного ввода |
|
X10 |
- Индикация: |
|
X |
Нет |
|
A |
Имеется |
|
X11 |
- Дополнительные испытания (зарезервировано) |
|
Х |
Нет |
|
G |
Измерение сжиженного газа (МПИ 5 лет) |
|
* |
Зарезервировано под обозначение дополнительных испытаний |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

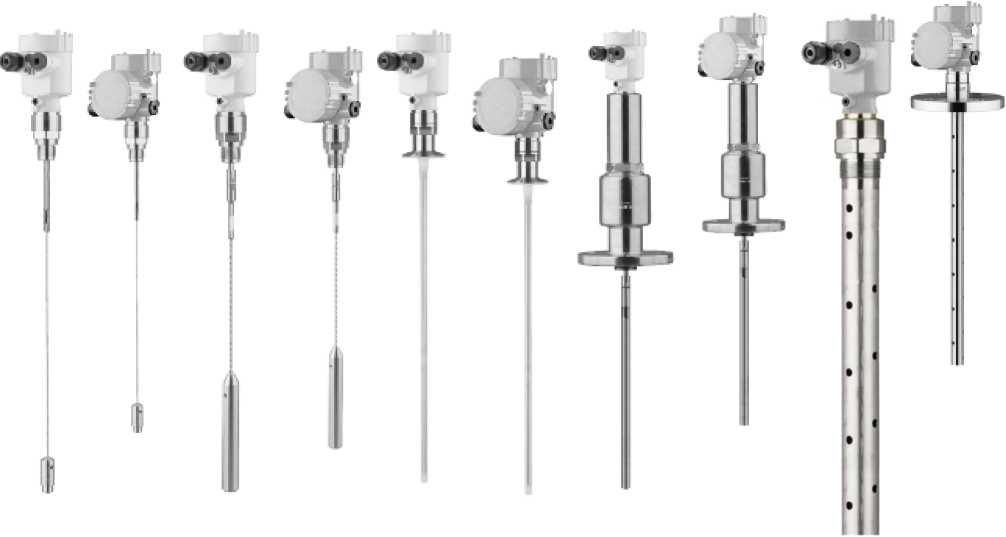

Общий вид уровнемеров представлен на рисунке 2.
EKOFLEX 81
EFB1.7CBTFKHXADXX ЕАЭС RU C-RU.A!K58.В.06339/24
OExia IIC Т6...Т1 Ga X
Электроника: 4...20 мА/HART 2-проводная
£>9,6...30В“ М20х1,5
04...20 mA/HART
Степень защиты: IP66/68 (0,2 бар)
Длина: 15400 мм
Температура процесса: см. руководство и пр, документы
Давление процесса: -1...+40 бар (-100...+4000 кПа)
Контакт, со средой материалы; 316/316L, FFKM, РЕЕК
Место нанесения заводского номера
2024 s/n: 12345678
Рисунок 1 - Пример маркировочной таблички
а) б) в) г) д)
а) модификация EKOFLEX 81; б) модификация EKOFLEX 82;
в) модификация EKOFLEX 83; г) модификация EKOFLEX 86;

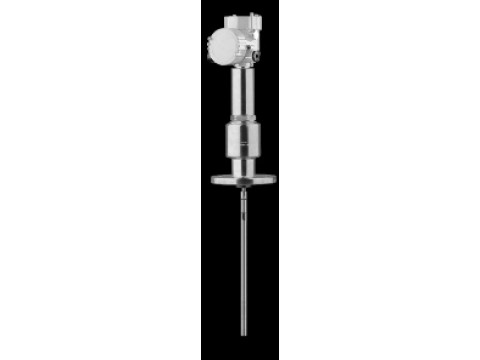

д) модификации EKOFLEX 81, EKOFLEX 86 с коаксиальным зондом Рисунок 2 - Общий вид уровнемеров*
*Материал (пластик, алюминий или нержавеющая сталь) и цвет корпуса, а также тип и размер резьбового или фланцевого присоединения могут отличаться в зависимости от
конкретного варианта исполнения.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации уровнемеры не предусматривают внешних механических регулировок.
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные МПО приведены в таблице 2.
Таблица 2 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.хх |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
* «хх» принимает значения от 00 до 90. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкостей (в том числе сжиженных газов), сыпучих продуктов и уровня раздела сред жидкостей 1), м - тип зонда «стержень» |
от 0,08 до 6 |
|
- тип зонда «трос» |
от 0,08 до 75 |
|
- тип зонда «коаксиал» |
от 0,03 до 6 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм - тип зонда «стержень» и «трос» - при измерении уровня жидкостей (в том числе сжиженных газов) и сыпучих продуктов, при Lизм < 300 мм |
±15 |
|
- при измерении уровня жидкостей (в том числе сжиженных газов) и сыпучих продуктов, при 300 мм < Lизм < 30000 мм |
±2 |
|
- при измерении уровня жидкостей (в том числе сжиженных газов) и |
±3-(0,30+0,15-(Ь,зм- |
|
сыпучих продуктов, при Lизм > 30000 мм |
1) |
|
- тип зонда «коаксиал» - при измерении уровня жидкостей, при Lизм < 300 мм |
±5 |
|
- при измерении уровня жидкостей, при Lизм > 300 мм |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня раздела сред, мм - тип зонда «стержень» и «трос» - при измерении уровня раздела сред жидкостей, при Lизм < 300 мм |
±15 |
|
- при измерении уровня раздела сред жидкостей, при Lизм > 300 мм |
±5 |
|
- тип зонда «коаксиал» - при измерении уровня раздела сред жидкостей |
±5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности преобразования значения уровня (уровня раздела сред) в токовый выходной сигнал, мм |
± (0,03*D/100) D - диапазон измерений, мм |
|
1) Указан максимальный диапазон измерений. Фактический диапазон измерений конкретного уровнемера указывается на маркировочной табличке уровнемера и в паспорте уровнемера. Примечания: Lизм - расстояние от уровнемера до жидкости (раздела сред), рассчитываемое как разность верхнего предела измерений и измеренного уровнемером уровня жидкости (раздела сред), м. При снятии результатов измерений по выходному токовому сигналу, абсолютная погрешность измерений уровня (уровня раздела сред) и абсолютная погрешность преобразования значения уровня (уровня раздела сред) в токовый выходной сигнал суммируются алгебраически | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - сила постоянного тока, мА - цифровой сигнал |
от 4 до 20 HART |
|
Напряжение постоянного тока, В |
от 9,6 до 30 |
|
Потребляемая мощность, Вт, не более |
0,7 |
|
Габаритные размеры без учёта длины монтажного присоединения и зонда, мм, не более |
130x116x476 |
|
Масса, кг, не более |
30,6 |
|
Маркировка взрывозащиты по ГОСТ 31601.0-2019 |
PB Ex ia I Mb X 0Ex ia IIC T6...T1 Ga X 1Ex db IIC T6...T1 Gb X Ex tb IIIC T85°C...T440° Db X |
|
Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - давление измеряемой среды, МПа |
от -40 до +80 от -196 до +450 от -0,1 до 40 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
110000 |
Знак утверждения типа
наносится методом печати на титульном листе руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер микроволновый контактный* |
EKOFLEX |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе «Начальная установка с помощью модуля индикации и настройки» документа «Руководство по эксплуатации. Уровнемеры микроволновые контактные EKOFLEX».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от «30» декабря 2019 г.;
ТУ 26.51.70-001-29802476-2024. Уровнемеры микроволновые бесконтактные
EKOPULS, Уровнемеры микроволновые контактные EKOFLEX. Технические условия.
Другие Уровнемеры
