Преобразователи давления DMP305X
| Номер в ГРСИ РФ: | 97600-26 |
|---|---|
| Производитель / заявитель: | SHANGHAI LEEG INSTRUMENTS CO., LTD., Китай |
Преобразователи давления DMP305X (далее - преобразователи) предназначены для измерений абсолютного, избыточного давления и разности давлений газов, паров и жидкостей с преобразованием измеренных значений в унифицированный выходной сигнал постоянного тока и(или) цифровые выходные сигналы.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97600-26 | ||||||||||||||||||||||||||||||
| Действует | по 02.02.2031 | ||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления | ||||||||||||||||||||||||||||||
| Модель | DMP305X | ||||||||||||||||||||||||||||||
| Модификации |
Структура условного обозначения преобразователей: DMP305X-(1)-(2)(3)(4)(5)-(6)(7)-(8)(9)-(10)-/(11), где: (1) - Модификация: DST - Для измерений разности давлений, TST - Для измерений избыточного или абсолютного давления, TLF - Для измерений избыточного давления; (2) - Максимальный диапазон измерений (Range code); (3) - Материал диафрагмы; (4) - Жидкий наполнитель; (5) - Вид уплотнения сенсора; (6) - Электрическое подключение; (7) - Кабельный ввод; (8) - Выходной сигнал; (9) - Дисплей; (10) - Технологическое соединение; (11) - Взрывозащита На испытания представлены: DMP305X-TST-S403GНSP-F1R2-RC-H1-/E1 DMP305X-TST-S406SHSP-F1R2-HC-H1-/E1 DMP305X-TST-S403AHSP-F1R3-HA-H1-/I1 DMP305X-TST-S106AHDP-F1R3-RA-H1-/I1 DMP305X-TLF-L702GHDP-F1R2-RC-H1-/E1 DMP305X-TLF-L107SHDP-F1R2-HC-H1-/E1 DMP305X-DST-S602DHSP-F1R3-HA-H1-/I1 DMP305X-DST-S106DHSP-F1R3-RA-H1-/I1 DMP305X-DST-S305DHSP-F1R3-HA-H1-/I1 |
||||||||||||||||||||||||||||||
| Приказы |
№173 от
02.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | eddb88f2-2098-3101-d9da-a3eb487fd0c1 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Shanghai LEEG Instruments Co., Ltd., КИТАЙ, No.99 Duhui Rd, Minhang Dist., Shanghai 201109
Поверка
| Методика поверки / информация о поверке |
МП-807-2025 Государственная система обеспечения единства измерений. Преобразователи давления DMP305X. Методика поверки
(с 02.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для преобразователей с КТ от 0,1
2 года
для преобразователей с КТ от 0,03 до 0,06
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97600-26: Описание типа
2026-97600-26.pdf
|
Скачать | 245.8 КБ | |
|
97600-26: Методика поверки
МП-807-2025
2026-mp97600-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Преобразователи давления DMP305X (далее - преобразователи) предназначены для измерений абсолютного, избыточного давления и разности давлений газов, паров и жидкостей с преобразованием измеренных значений в унифицированный выходной сигнал постоянного тока и(или) цифровые выходные сигналы.
Описание
Принцип действия преобразователей основан на зависимости между измеряемым давлением и упругой деформацией чувствительного элемента с использованием пьезорезистивного эффекта. Приложенное к измерительной камере давление вызывает деформацию мембраны измерительной ячейки, что приводит к изменению электрического сигнала от чувствительного элемента. Возникающий сигнал подвергается температурной компенсации и усилению. Далее аналого-цифровой преобразователь (АЦП) преобразует его в цифровой код, значение которого пропорционально приложенному давлению. Микропроцессор выполняет цифровую обработку сигнала, включающую линеаризацию и фильтрацию. После обработки данные: выводятся на цифровое индикаторное устройство (дисплей — при его наличии); передаются по промышленным протоколам Modbus RTU или HART; преобразуются цифро-аналоговым преобразователем (ЦАП) в унифицированный токовый сигнал 4-20 мА, который может быть совмещен с протоколом HART.
Конструкция преобразователей включает приемник давления с чувствительным элементом (измерительной ячейкой) и микропроцессорный модуль (электронный блок), размещенный в корпусе с отвинчивающейся крышкой и содержащий микропроцессор с электронными схемами, клеммы для подключения внешних цепей, а также опциональный модуль дисплея.
В зависимости от вида измеряемого давления, метрологических характеристик и конструктивного исполнения преобразователи выпускаются в следующих модификациях:
DMP305X-DST- преобразователи для измерений разности давлений;
DMP305X-TST- преобразователи для измерений избыточного или абсолютного давления;
DMP305X-TLF- преобразователи для измерений избыточного давления.
Преобразователи выпускаются в различных исполнениях, отличающихся метрологическими и техническими характеристиками, наличием и видом взрывозащиты, наличием и типом цифровых выходных сигналов, наличием индикатора, материалами мембраны и корпуса, а также типами процессных присоединений.
Условное обозначение преобразователей приведено в виде буквенно-цифрового кода, структура которого расшифрована в таблице 1.
Структура условного обозначения преобразователей:
DMP305X-(1)-(2)(3)(4)(5)-(6)(7)-(8)(9)-(10)-/(11)
Т а б л и ц а 1 - Расшифровка условного обозначения
|
Обозначение |
Наименование характеристики |
Код |
Расшифровка |
|
(1) |
Модификация |
DST |
Для измерений разности давлений |
|
TST |
Для измерений избыточного или абсолютного давления | ||
|
TLF |
Для измерений избыточного давления | ||
|
(2) |
Максимальный диапазон измерений (Range code) |
S602D1) |
от -6 до 6 кПа |
|
S403D1) |
от -40 до 40 кПа | ||
|
S254D1) |
от -250 до 250 кПа | ||
|
S105D1) |
от -1000 до 1000 кПа | ||
|
S305D1) |
от -3000 до 3000 кПа | ||
|
S106D1) |
от -3000 до 10000 кПа | ||
|
S403G1) |
от -40 до 40 кПа | ||
|
S254G1) |
от -100 до 250 кПа | ||
|
S105G1) |
от -100 до 1000 кПа | ||
|
S106G1) |
от -100 до 10000 кПа | ||
|
S406S1) |
от -100 до 40000 кПа | ||
|
S403A1) |
от 0 до 40 кПа | ||
|
S254A1) |
от 0 до 250 кПа | ||
|
S105A1) |
от 0 до 1000 кПа | ||
|
S106A1) |
от 0 до 10000 кПа | ||
|
L702G1) |
от -7 до 7 кПа | ||
|
L203G1) |
от -20 до 20 кПа | ||
|
L353G1) |
от -35 до 35 кПа | ||
|
L104G1) |
от -100 до 100 кПа | ||
|
L204G1) |
от -100 до 200 кПа | ||
|
L704G1) |
от -100 до 700 кПа | ||
|
L105G1) |
от -100 до 1000 кПа | ||
|
L175G1) |
от -100 до 1700 кПа | ||
|
L355G1) |
от -100 до 3500 кПа | ||
|
L705S1) |
от -100 до 7000 кПа | ||
|
L176S1) |
от -100 до 17000 кПа | ||
|
L356S1) |
от -100 до 35000 кПа | ||
|
L406S1) |
от -100 до 40000 кПа | ||
|
L606S1) |
от -100 до 60000 кПа | ||
|
L706S1) |
от -100 до 70000 кПа | ||
|
L107S1) |
от -100 до 100000 кПа | ||
|
(3) |
Материал диафрагмы |
S |
SUS316L |
|
H |
Hastelloy C | ||
|
(4) |
Жидкий наполнитель |
S |
Силиконовое масло, диапазон температуры от -45 °C до +205 °C |
|
D |
Инертное масло, диапазон температуры от -45 °C до +160 °C |
Продолжение таблицы 1
|
Обозначение |
Наименование характеристики |
Код |
Расшифровка характеристик |
|
(5) |
Вид уплотнения сенсора |
S |
FKM |
|
Р |
PTFE | ||
|
F |
Сварочное уплотнение из нержавеющей стали | ||
|
(6) |
Электрическое подключение |
T1 |
Клемма из алюминиевого сплава |
|
F1 |
Aviation plug M12*1 (4-контактный разъем) вертикальный | ||
|
F2 |
Aviation plug M12*1 (4-контактный разъем) горизонтальный | ||
|
(7) |
Кабельный ввод |
R1 |
Водостойкий кабельный ввод |
|
R2, R3 |
Взрывозащищенный кабельный ввод | ||
|
R0 |
Нет | ||
|
(8) |
Выходной сигнал |
F |
4-20 мА, два провода, напряжение питания от 10,5 до 55,0 В |
|
H |
4-20 мА + HART, два провода, напряжение питания от 16,5 до 55,0 В | ||
|
R |
Modbus RTU по интерфейсу RS485, напряжение питания от 5,0 до 32,0 В | ||
|
(9) |
Дисплей |
C |
ЖК-дисплей |
|
A |
Без дисплея | ||
|
(10) |
Технологическое соединение |
H1 |
H-структура, двойной фланец, подключение к процессу 1/4-18 NPT (F), дрен. клапан на заднем конце фланца, материал SS316 |
|
H2 |
H-структура, двойной фланец, подключение к процессу 1/4-18 NPT (F), дрен. клапан на верхнем конце фланца, материал SS316 | ||
|
H3 |
H-структура, двойной фланец, подключение к процессу 1/4-18 NPT (F), дрен. клапан на нижнем конце фланца, материал SS316 | ||
|
** |
Иное подключение к процессу по заказу | ||
|
(11) |
Взрывозащита |
E1 |
1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
|
I1 |
0Ex ia IIC T4 Ga X |
1) Последняя буква в коде диапазона измерений означает:
- D - разность давлений
- G - избыточное давление
- А - абсолютное давление
- S - избыточное давление (герметичный корпус)
Корпус преобразователей выполнен в комбинации красного и белого цветов, возможны другие цвета по запросу заказчика.

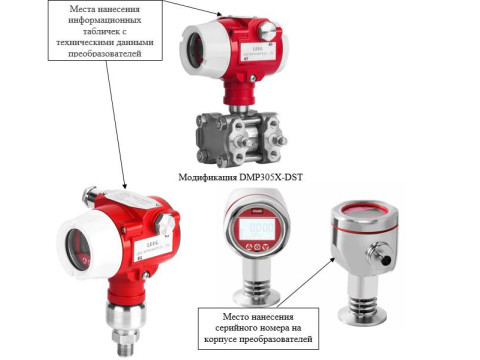

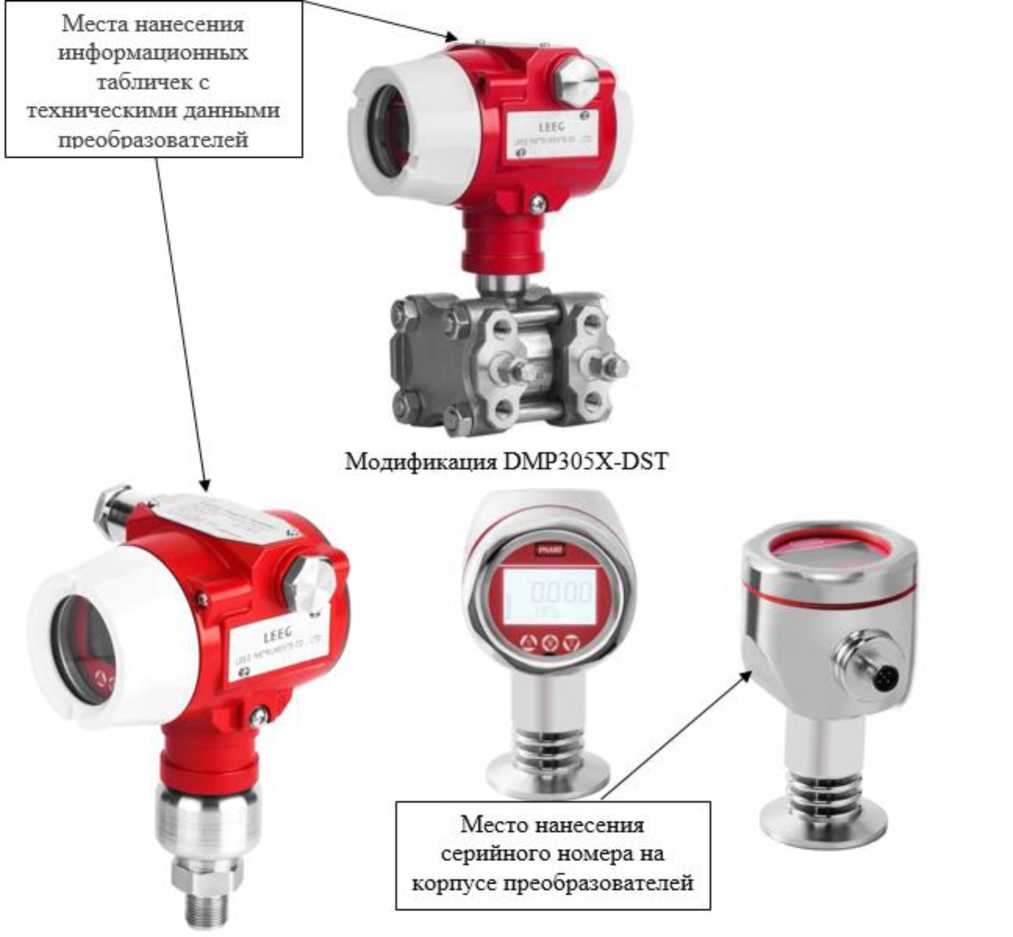

Общий вид преобразователей представлен на рисунке 1.
Серийные номера в виде цифрового обозначения для модификаций DMP305X-DST и DMP305X-TST наносятся способом лазерной гравировки на информационную табличку с техническими данными из нержавеющей стали, закреплённую на корпусе преобразователей двумя винтами, а для модификации DMP305X-TLF - лазерной гравировкой непосредственно на корпус преобразователя.
Изображение места нанесения серийного номера представлено на рисунках 1 и 2.
Пломбирование преобразователей от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

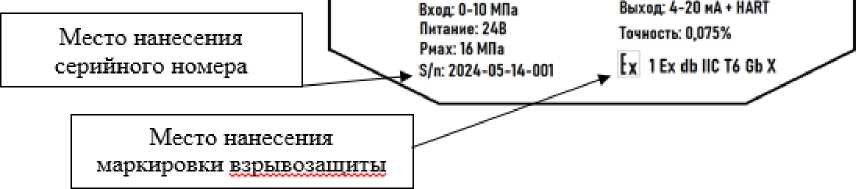

Общий вид информационной таблички представлен на рисунке 2.
Модификация DMP305X-DST
Место нанесения серийного номера на корпусе преобразователей
Места нанесения информационных табличек с техническими данными преобразователей
Модификация DMP305X-TST
Модификация DMP305X-TLF с вертикальным
Модификация DMP305X-TLF с горизонтальным
расположением индикатора
расположением индикатора
Рисунок 1 - Общий вид преобразователей
LEEG Преобразователь давления
Модел к D МРЭОЯ-__________________________
Рисунок 2 - Общий вид информационной таблички преобразователей
Программное обеспечение
Преобразователи имеют внутреннее (далее - встроенное) и внешнее программное обеспечение (далее - ПО).
Встроенное (микропрограммное) ПО, является метрологически значимым, установлено в аппаратной части преобразователей на заводе-изготовителе в защищённую от перезаписи область энергонезависимой памяти микроконтроллера с использованием специализированных программно-аппаратных средств и выполняет аппаратное аналого-цифровое и цифро-аналоговое преобразование электрического сигнала от чувствительного элемента, его обработку по специализированным алгоритмам с преобразованием в цифровые значения измеряемых величин, формирование выходного аналогового и цифрового сигналов, а также обеспечивает настройку параметров и диагностику аппаратной части устройства.
Внешнее ПО устанавливается на персональный компьютер, не является метрологически значимым, и предназначено для оперативного взаимодействия с преобразователями в процессе эксплуатации, обеспечивая: визуализацию измерительных данных в реальном времени, конфигурирование параметров, диагностику работы оборудования. Внешнее ПО исключает возможность несанкционированного воздействия на встроенное ПО преобразователей.
Идентификационные данные ПО преобразователей приведены в таблице 2.
Т а б л и ц а 2 - Идентификационные данные (признаки) преобразователей
|
Идентификационные данные (признаки) |
HART |
Modbus |
|
Значение | ||
|
Идентификационное наименование ПО |
SmartHartDeviceUtility |
LeegUser_en |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0 |
1.0 |
Конструкция преобразователей исключает возможность несанкционированного воздействия на встроенное ПО и измерительную информацию.
Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Защита встроенного ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики приведены в таблицах 3 - 5, технические характеристики приведены в таблице 6.
Т а б л и ц а 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений избыточного давления преобразователей модификаций DMP305X-TST 1), 2), 3), кПа |
от -40 до 40 от -100 до 250 от -100 до 1000 от -100 до 3000 от -100 до 10000 от -100 до 40000 |
|
Диапазоны измерений абсолютного давления преобразователей модификаций DMP305X-TST 1), 2), 3), кПа |
от 0 до 40 от 0 до 250 от 0 до 1000 от 0 до 10000 |
|
Диапазоны измерений избыточного давления преобразователей модификаций DMP305X-TLF 1), 2), 3), кПа |
от -7 до 7 от -20 до 20 от -35 до 35 от -100 до 100 от -100 до 200 от -100 до 700 от -100 до 1000 от -100 до 1700 от -100 до 3500 от -100 до 7000 от -100 до 17000 от -100 до 35000 от -100 до 40000 от -100 до 60000 от -100 до 70000 от -100 до 100000 |
|
Диапазоны измерений разности давлений преобразователей модификаций DMP305X-DST 1), 2), 3), 4), кПа: |
от -6 до 6 от -40 до 40 от -250 до 250 от -1000 до 1000 от -3000 до 3000 от -3000 до 10000 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений для преобразователей модификаций DMP305X-TLF избыточного давления, % 7) |
±0,2-К; ±0,5-К |
|
Пределы допускаемой основной приведенной погрешности измерений 6), в зависимости от коэффициента перенастройки диапазона измерений (К) 5), % : - для преобразователей модификаций DMP305X-TST абсолютного давления [код диапазона измерений (диапазон измерений)]: - S403A (от 0 до 40 кПа) - S254A (от 0 до 250 кПа) - при К < 5 - при К > 5 - S105A (от 0 до 1000 кПа) - S106A (от 0 до 10000 кПа) - при К < 5 - при К > 5 |
±0,2 ±(0,025+0,035-К) ±0,075 ±(0,0025+0,0145-К) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- для преобразователей модификаций DMP305X-TST избыточного давления [код диапазона измерений (диапазон измерений)]: - S403G (от -40 до 40 кПа) - S254G (от -100 до 250 кПа) - при К < 5 - при К > 5 - S105G (от -100 до 1000 кПа) - S305G (от -100 до 3000 кПа) - S106G (от -100 до 10000 кПа) - S406S (от -100 до 40000 кПа) - при К < 5 - при К > 5 - для преобразователей модификаций DMP305X- DST разности давлений [код диапазона измерений (диапазон измерений)]: - S602D (от -6 до 6 кПа) - S106D (от -3000 до 10000 кПа) - при К < 5 - при К > 5 - S403D (от -40 до 40 кПа) - S254D (от -250 до 250 кПа) - S105D (от -1000 до 1000 кПа) - S305D (от -3000 до 3000 кПа) - при К < 5 - при К > 5 |
±0,1 ±(0,025+0,035-К) ±0,075 ±(0,0025+0,0145-К) ±0,075 ±(0,001+0,0148-К) ±0,05 ±(0,0025+0,0095-К) |
|
Пределы допускаемой дополнительной приведенной погрешности измерений 6), вызванной изменением температуры окружающей среды от нормальной температуры измерений (от +15 °С до +25 °С), на каждые 10 °С, %3) - для преобразователей модификаций DMP305X-TLF избыточного давления - для преобразователей модификаций DMP305X-TST избыточного давления - для преобразователей модификаций DMP305X-TST абсолютного давления: - для диапазона измерений от 0 до 40 кПа - для диапазонов измерений: от 0 до 250 кПа, от 0 до 1000 кПа, от 0 до 10000 кПа - для преобразователей модификаций DMP305X-TLF - для преобразователей модификаций DMP305X-DST: - для диапазона измерений от -6 до 6 кПа - для диапазонов измерений: от -40 до 40 кПа, от -250 до 250 кПа, от -1000 до 1000 кПа, от -3000 до 3000 кПа, от -3000 до 10000 кПа |
±(0,1+0,1-К) ±(0,0750+0,0375-К) ±(0,115+0,065-К) ±(0,0025+0,0145-К) ±(0,1+0,1-К) ±(0,1+0,05-К) ±(0,0750+0,0375-К) |
Окончание таблицы 3________________________________________________________________
1) Указан максимальный диапазон измерений (измерительной ячейки) от нижнего предела измерений (далее - НПИ) до верхнего предела измерений (далее - ВПИ). Конкретные диапазоны перенастройки приведены в таблицах 4 и 5.
2) В меню преобразователей предусмотрен выбор единиц измерений давления, разрешённых к применению в РФ. Информация о настройках преобразователей для вывода результатов измерений в выбранных единицах, приведена в руководстве по эксплуатации.
3) Допускается настройка преобразователей заводом изготовителем (специалистом), на заданный диапазон измерений в пределах максимального диапазона, указанного в таблицах 4 и 5 (фактический максимальный диапазон измерений указан на информационной табличке, закреплённой на корпусе преобразователя). Настроенный диапазон должен находиться в пределах НПИ и ВПИ (таблица 4) и иметь разность между ВПИ и НПИ не менее минимальной и не более максимальной допустимой разности (таблица 5). Информация о настроенном диапазоне указывается в руководстве по эксплуатации на преобразователь.
4) Знак «минус» для разности давлений определяется тем, к какой из камер преобразователя приложено большее давление при измерении разности давлений.
5) К - коэффициент перенастройки диапазона измерений, равный ДРмакс/APi, где:
ДРмакс = |Рмакс - Ро| - максимальная разность между ВПИ и НПИ (максимальный диапазон измерений), где Рмакс - максимальный верхний предел измерений, Ро - нижний предел измерений;
APi = |Рв - Рн|, - разность между настроенными ВПИ и НПИ (настроенный диапазон измерений), где Рн, Рв - установленные соответственно нижнее и верхнее предельные значения настроенного диапазона измерений.
6) При K < 5 погрешность преобразователей избыточного и абсолютного давлений приведена к максимальному диапазону измерений, а преобразователей разности давлений -к максимальной разности между ВПИ и НПИ.
При K > 5 погрешность преобразователей избыточного и абсолютного давлений приведена к настроенному диапазону измерений, а преобразователей разности давлений -к разности между настроенными ВПИ и НПИ.
7) Фактические значения указаны на корпусе преобразователей (в руководстве по эксп)
П р и м е ч а н и е - Основная и дополнительная погрешности измерений суммируются алгебраически (при необходимости приводятся к абсолютным значениям).
Т а б л и ц а 4 - Диапазоны перенастройки преобразователей абсолютного и избыточного давления
|
Наименование характеристики | |||
|
Модификация с кодом диапазона измерений |
Диапазон настройки ВПИ 1), кПа |
Диапазон настройки НПИ 1), кПа |
Минимальная разность между ВПИ и НПИ (Pmin), кПа |
|
- измерений избыточного давления: | |||
|
Значение | |||
|
DMP305X-TST-S403G |
от -38 до 40 |
от -40 до 38 |
2 |
|
DMP305X-TST-S254G |
от -87,5 до 250,0 |
от -100,0 до 237,5 |
12,5 |
|
DMP305X-TST-S105G |
от -50 до 1000 |
от -100 до 950 |
50 |
|
DMP305X-TST-S305G |
от 50 до 3000 |
от -100 до 2850 |
150 |
|
DMP305X-TST-S106G |
от 400 до 10000 |
от -100 до 9500 |
500 |
|
DMP305X-TST-S406S |
от 4900 до 40000 |
от -100 до 35000 |
5000 |
|
DMP305X-TLF-L702G |
от -2 до 7 |
от -7 до 2 |
5 |
|
DMP305X-TLF-L203G |
от -10 до 20 |
от -20 до 10 |
10 |
Продолжение таблицы 4
|
Наименование характеристики | |||
|
Модификация с кодом диапазона измерений |
Диапазон настройки ВПИ 1), кПа |
Диапазон настройки НПИ 1), кПа |
Минимальная разность между ВПИ и НПИ (Pmin), кПа |
|
- измерений избыточного давления: | |||
|
Значение | |||
|
DMP305X-TLF-L353G |
от -15 до 35 |
от -35 до 15 |
20 |
|
DMP305X-TLF-L104G |
от -65 до 100 |
от -100 до 65 |
35 |
|
DMP305X-TLF-L204G |
от 0 до 200 |
от -100 до 100 |
100 |
|
DMP305X-TLF-L704G |
от 100 до 700 |
от -100 до 500 |
200 |
|
DMP305X-TLF-L105G |
от 400 до 1000 |
от -100 до 500 |
500 |
|
DMP305X-TLF-L175G |
от 900 до 1700 |
от -100 до 700 |
1000 |
|
DMP305X-TLF-L355G |
от 1600 до 3500 |
от -100 до 1800 |
1700 |
|
DMP305X-TLF-L705S |
от 3400 до 7000 |
от -100 до 3500 |
3500 |
|
DMP305X-TLF-L176S |
от 6900 до 17000 |
от -100 до 10000 |
7000 |
|
DMP305X-TLF-L356S |
от 16900 до 35000 |
от -100 до 18000 |
17000 |
|
DMP305X-TLF-L406S |
от 19900 до 40000 |
от -100 до 20000 |
20000 |
|
DMP305X-TLF-L606S |
от 29900 до 60000 |
от -100 до 30000 |
30000 |
|
DMP305X-TLF-L706S |
от 34900 до 70000 |
от -100 до 35000 |
35000 |
|
DMP305X-TLF-L107S |
от 49900 до 100000 |
от -100 до 50000 |
50000 |
|
- измерений абсолютного давления: | |||
|
Значение | |||
|
DMP305X-TST-S403A |
от 20 до 40 |
от 0 до 20 |
20 |
|
DMP305X-TST-S254A |
от 40 до 250 |
от 0 до 210 |
40 |
|
DMP305X-TST-S105A |
от 200 до 1000 |
от 0 до 800 |
200 |
|
DMP305X-TST-S106A |
от 1000 до 10000 |
от 0 до 9000 |
1000 |
|
1) При настройке преобразователей на заданный диапазон измерений в пределах максимального диапазона. | |||
Т а б л и ц а 5 - Диапазоны перенастройки преобразователей разности давлений
|
Наименование характеристики | ||
|
Модификация с кодом диапазона измерений |
Минимальная разность между ВПИ и НПИ, (ДР,,,,,,) 1), кПа |
Максимальная разность между ВПИ и НПИ, (ДРтах) 1), кПа |
|
DMP305X-DST-S602D |
0,2 |
12 |
|
DMP305X-DST-S403D |
0,4 |
80 |
|
DMP305X-DST-S254D |
2,5 |
500 |
|
DMP305X-DST-S105D |
10 |
2000 |
|
DMP305X-DST-S305D |
30 |
6000 |
|
DMP305X-DST-S106D |
100 |
13000 |
|
1) ДР = |Рв - Рн|, где Рн, Рв - установленные верхнее и нижнее предельные значения настроенного диапазона измерений разности давлений, который должен находиться в пределах максимального диапазона, превышать минимальную разность (ДРmin) между ВПИ и НПИ, но не превышать максимальную разность (ДРтах) между ними. | ||
Т а б л и ц а 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый: постоянного тока, мА - цифровой: протокол (интерфейс) |
от 4 до 20 HART (HART)1); Modbus RTU (RS-485) |
|
Напряжение питания постоянного тока 5), В |
от 5,0 до 55,0 |
|
Масса2), кг, не более: - для преобразователей модификаций DMP305X-DST - для преобразователей модификаций DMP305X-TST, DMP305X-TLF |
4,2 1,4 |
|
Габаритные размеры (высотахширинахдлина) 2), мм, не более: - для преобразователей модификаций DMP305X-DST - для преобразователей модификаций DMP305X-TST, DMP305X-TLF |
200x103x133 140x103x133 |
|
Условия эксплуатации: - температура окружающей среды 3), °С - относительная влажность (при температуре +35 °C), %, не более - атмосферное давление, кПа |
от -40 до +85 80 от 84,0 до 106,7 |
|
Маркировка взрывозащиты4) |
0Ex ia IIC T4 Ga X 1Ex db IIC T6 Gb X Ex tb IIIC T80 °C Db X |
|
Степень защиты |
IP66 |
|
1) Аналоговый выходной сигнал силы постоянного тока с поддержкой цифрового протокола HART (в зависимости от конструктивного исполнения преобразователей). 2) Указанные значения габаритных размеров и массы приведены без учета монтажных частей, дополнительных узлов и кабельных вводов, при этом фактические значения определяются при заказе в соответствии с технической документацией изготовителя в зависимости от модификации и конструктивного исполнения преобразователей. 3) Диапазон рабочих температур указан от нижнего до верхнего предельных значений, фактический допустимый диапазон зависит от модификации преобразователей, конструктивного исполнения и применения во взрывоопасной зоне в соответствии с температурным классом взрывозащиты, указанным на информационной табличке, закрепленной на корпусе преобразователей. 4) В зависимости от модификации и конструктивного исполнения, вида и температурного класса взрывозащиты, фактические значения указаны на информационной табличке, закрепленной на корпусе преобразователей. 5) Номинальное напряжение постоянного тока 24 В. | |
Т а б л и ц а 7 - Показатели надежности
|
Наименование |
Значение |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Т а б л и ц а 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
DMP305X 1) |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Руководство пользователя HART |
HART Software for PC |
1 экз. |
|
Руководство по применению Modbus |
LEEG Modbus RTU Communication Protocol |
1 экз. |
|
1) Обозначение в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделах 2 «Описание и работа» и 7 «Использование преобразователя давления» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па;
Стандарт предприятия Shanghai LEEG Instruments CO., Ltd., Китай «Преобразователи давления DMP305X. Стандарт предприятия».
Смотрите также
