Системы анализа термодинамических свойств Fluid-Eval
| Номер в ГРСИ РФ: | 97601-26 |
|---|---|
| Производитель / заявитель: | Фирма "VINCI Technologies", Франция |
Системы анализа термодинамических свойств Fluid-Eval (далее - системы) предназначены для измерений давления, объема, температуры при исследовании фазового состояния углеводородных флюидов и изменений их фазовых состояний при моделированных пластовых термобарических условиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97601-26 | ||||||
| Действует | по 02.02.2031 | ||||||
| Наименование | Системы анализа термодинамических свойств | ||||||
| Модель | Fluid-Eval | ||||||
| Модификации |
Standard Maxi Mini Mobile |
||||||
| Приказы |
№173 от
02.02.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c4d09321-b053-a100-d5f7-3442269874dc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «VINCI Technologies», ФРАНЦИЯ, 27 B, rue du Port, 92022 Nanterre
Поверка
| Методика поверки / информация о поверке |
МП 113-251-2022 Государственная система обеспечения единства измерений. Системы анализа термодинамических свойств Fluid-Eval. Методика поверки
(с 02.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97601-26: Описание типа
2026-97601-26.pdf
|
Скачать | 191.1 КБ | |
|
97601-26: Методика поверки
МП 113-251-2022
2026-mp97601-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Системы анализа термодинамических свойств Fluid-Eval (далее - системы) предназначены для измерений давления, объема, температуры при исследовании фазового состояния углеводородных флюидов и изменений их фазовых состояний при моделированных пластовых термобарических условиях.
Описание
Принцип действия системы основан на зависимости термодинамических характеристик и физических свойств пластовых флюидов от их состава.
Системы выпускают в следующих моделях: Standard, Maxi, Mini, Mobile. Системы отличаются объемом ячейки и техническими характеристиками.
Конструктивно системы представляют собой установку, состоящую из ячейки PVT, CCD камеры высокого разрешения и системы температурного контроля, встроенного поршневого насоса высокого давления, а также автоматической системы управления и обработки данных на базе персонального компьютера.
Ячейка PVT и CCD камера позволяет производить измерения давления, объема и температуры, а также предоставляет полный обзор поведения пластового флюида в режиме реального времени.
Встроенный поршневой насос через систему редукторов обеспечивает заполнение ячейки PVT исследуемым флюидом.
Управление системой осуществляется посредством внешнего блока управления в ручном режиме или внешнего компьютера с программным обеспечением.
Корпус системы изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Каждый экземпляр системы имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится гравированием или иным пригодным способом.
Нанесение знака поверки на системы не предусмотрено.
Общий вид средства измерений представлен на рисунке 1. Место нанесения заводского номера на системы представлено на рисунке 2.

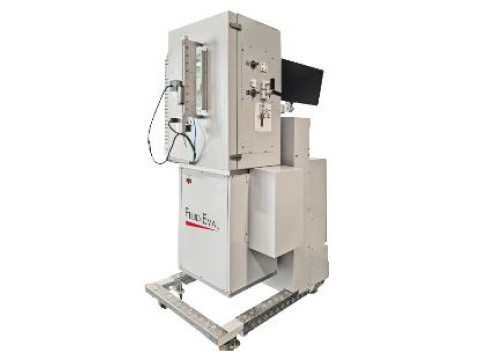

Рисунок 1 - Общий вид системы анализа термодинамических свойств Fluid-Eval

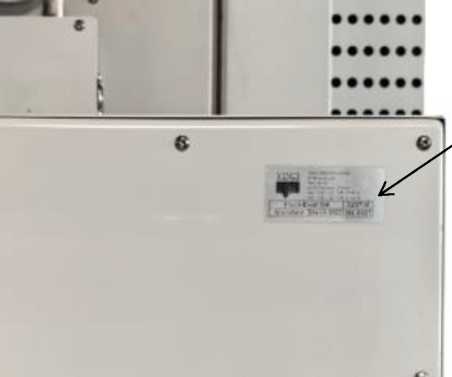

Рисунок 2 - Место нанесения заводского номера на системы анализа термодинамических свойств Fluid-Eval
Место нанесения заводского номера
Пломбирование систем не предусмотрено. Конструкция систем обеспечивает ограничение доступа к частям систем, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Системы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AppliLab |
|
Номер версии (идентификационный номер) ПО |
6.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «X» относится к метрологически незначимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
Standard |
Maxi |
Mini |
Mobile | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 100 | |||
|
Пределы допускаемой приведенной1) погрешности измерений избыточного давления, % |
± 0,04 | |||
|
Диапазон измерений температуры, °С |
от -20 до +200 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,3 | |||
|
Диапазон измерений объема флюида в ячейке, см3 |
от 0 до 500 |
от 0 до 1000 |
от 0 до 300 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объема флюида в ячейке, см3 |
± (0,05+0,001 • Vv2)) | |||
1) к значению верхней границы диапазона измерений избыточного давления
2) Vv - верхний предел диапазона измерений объема флюида в ячейке, см3
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
Standard |
Maxi |
Mini |
Mobile | |
|
Измеряемый видеосистемой объем флюида в ячейке, см3 |
20 |
35 |
0,5 |
20 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
(100±11) или (220±20) 50/60 | |||
|
Потребляемая мощность, B^A, не более |
16000 | |||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1310 1260 2210 |
1270 1310 2210 |
1510 920 2030 |
1280 1830 660 |
|
Масса, кг, не более |
800 |
800 |
470 |
240 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модели | |||
|
Standard |
Maxi |
Mini |
Mobile | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +29 80 | |||
Знак утверждения типа
наносится на титульный лист руководства пользователя по эксплуатации и техническому обслуживанию типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Cистема анализа термодинамических свойств (модель согласно заказу) |
Fluid- Eval |
1 шт. |
|
Термостат |
- |
1 шт. |
|
Руководство пользователя по эксплуатации и техническому обслуживанию |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Методика измерений представлена в руководстве пользователя по эксплуатации и техническому обслуживанию, раздел 12 «PVT исследования и результаты».
Нормативные документы
Приказ Росстандарта от 20.10.2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия фирмы-изготовителя «VINCI Technologies», Франция.
