Меры длины концевые плоскопараллельные Micron
| Номер в ГРСИ РФ: | 97610-26 |
|---|---|
| Производитель / заявитель: | SHANGHAI UNI-STAR TOOLS COMPANY, КНР |
|
97610-26: Описание типа
2026-97610-26.pdf
|
Скачать | 293.9 КБ |
Меры длины концевые плоскопараллельные Micron (далее по тексту - концевые меры) предназначены для воспроизведения, хранения и передачи единицы длины в качестве рабочих эталонов 3 и 4-го разрядов для поверки и калибровки, настройки и градуировки средств измерений линейных размеров, а также средств измерений для настройки и регулировки средств измерений линейных размеров.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97610-26 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 03.02.2031 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Меры длины концевые плоскопараллельные | |||||||||||||||||||||||||||||||||||||||
| Модель | Micron | |||||||||||||||||||||||||||||||||||||||
| Модификации |
На испытании представлены: набор № 9 КТ 1 набор № 22 КТ 3 набор № 21 КТ 1 набор № 2 КТ 2 мера 0,1 КТ 2 мера 20 КТ 3 мера 50 КТ 3 мера 0,5-Т КТ 1 мера 5,5-Т КТ 2 мера 20-Т КТ 3 мера 100-Т КТ 2 набор № 11 КТ 1 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fa9bdd88-3ac8-499d-93e1-c1cc9a4d748b | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
SHANGHAI UNI-STAR TOOLS COMPANY, КИТАЙ, No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316
Поверка
| Методика поверки / информация о поверке |
МИ 2186-92 Государственная система обеспечения единства измерений. Меры длины концевые плоскопараллельные образцовые 3 и 4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки.
(с 03.02.2026)
МИ 1604-87 Государственная система обеспечения единства измерений. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки.
(с 03.02.2026)
МИ 2079-90 Государственная система обеспечения единства измерений. Меры длины концевые плоскопараллельные образцовые 3 и 4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97610-26: Описание типа
2026-97610-26.pdf
|
Скачать | 293.9 КБ |
Описание типа
Назначение
Меры длины концевые плоскопараллельные Micron (далее по тексту - концевые меры) предназначены для воспроизведения, хранения и передачи единицы длины в качестве рабочих эталонов 3 и 4-го разрядов для поверки и калибровки, настройки и градуировки средств измерений линейных размеров, а также средств измерений для настройки и регулировки средств измерений линейных размеров.
Концевые меры могут применяться в качестве рабочих эталонов 3 и 4-го разрядов согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018) (далее по тексту - ГПС № 2840).
Описание
Принцип действия концевых мер заключается в передаче единицы длины рабочим эталонам 4-го разряда и средствам измерений линейных размеров согласно Государственной поверочной схеме для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 (с изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).
Товарный знак jHfG'f'Off наносится на паспорт концевых мер типографским методом, на концевые меры с номинальным значением длины более 5,5 мм и на наружную поверхность крышки футляра с помощью краски, методом лазерной гравировки или методом наклеивания.
Каждая концевая мера имеет форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры изготавливаются из стали или твердого сплава.
Концевые меры имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры могут поставляться наборами или отдельными мерами поштучно.
Концевые меры выпускаются классов точности 1, 2, 3 по ГОСТ 9038-90 и могут применяться в качестве рабочих эталонов 3 и 4 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 (с изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).
Класс точности набора определяется низшим классом отдельной меры, входящей в набор. Концевая мера 1,005 мм, входящая в наборы 1, 2, 3, 12 и 15 3-го класса точности, должна быть не ниже 2-го класса точности.
Пломбирование концевых мер от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер набора концевых мер в виде цифрового или цифро-буквенного обозначения наносится на внутреннюю поверхность футляра с помощью краски, методом лазерной гравировки или методом наклеивания. Заводской номер в виде цифрового или цифро-буквенного обозначения наносится методом лазерной гравировки на нерабочую поверхность концевых мер с номинальным значением длины свыше 5,5 мм; для концевых мер с номинальным значением длины 5,5 мм и менее - на рабочую поверхность. Для наборов из твердого сплава на внутренней поверхности футляра наносится буква «Т».
Фотографии общего вида концевых мер с указанием места нанесения заводского номера представлены на рисунке 1.

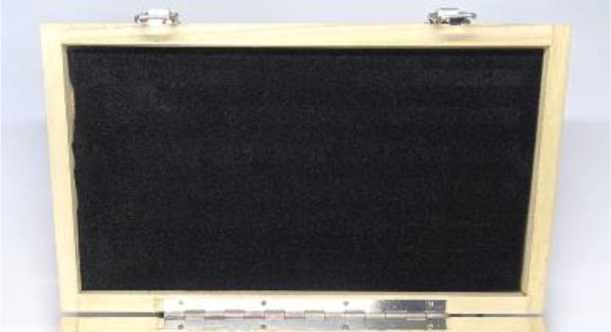

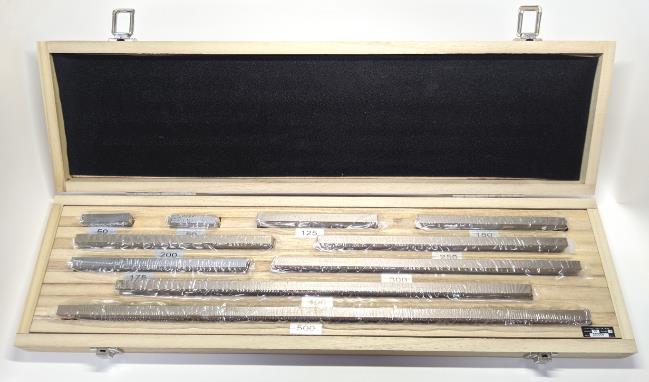

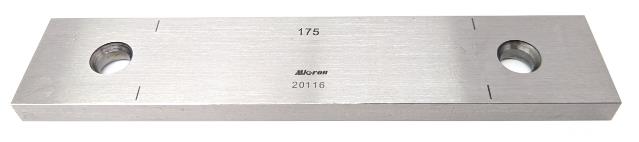

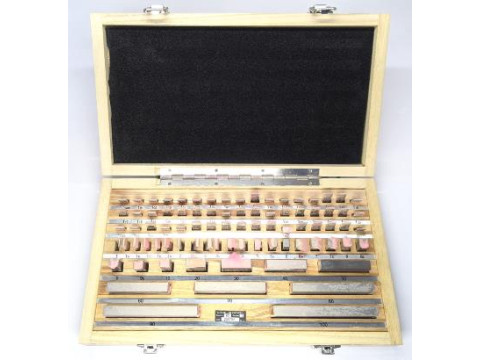

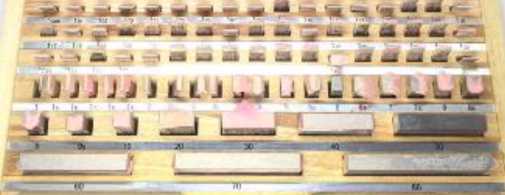

Рисунок 1 - Общий вид концевых мер (лист 1 из 2)

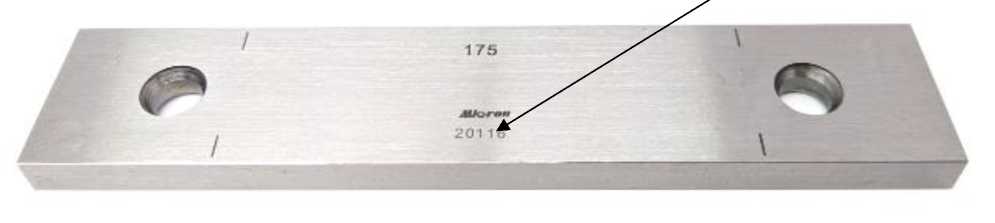

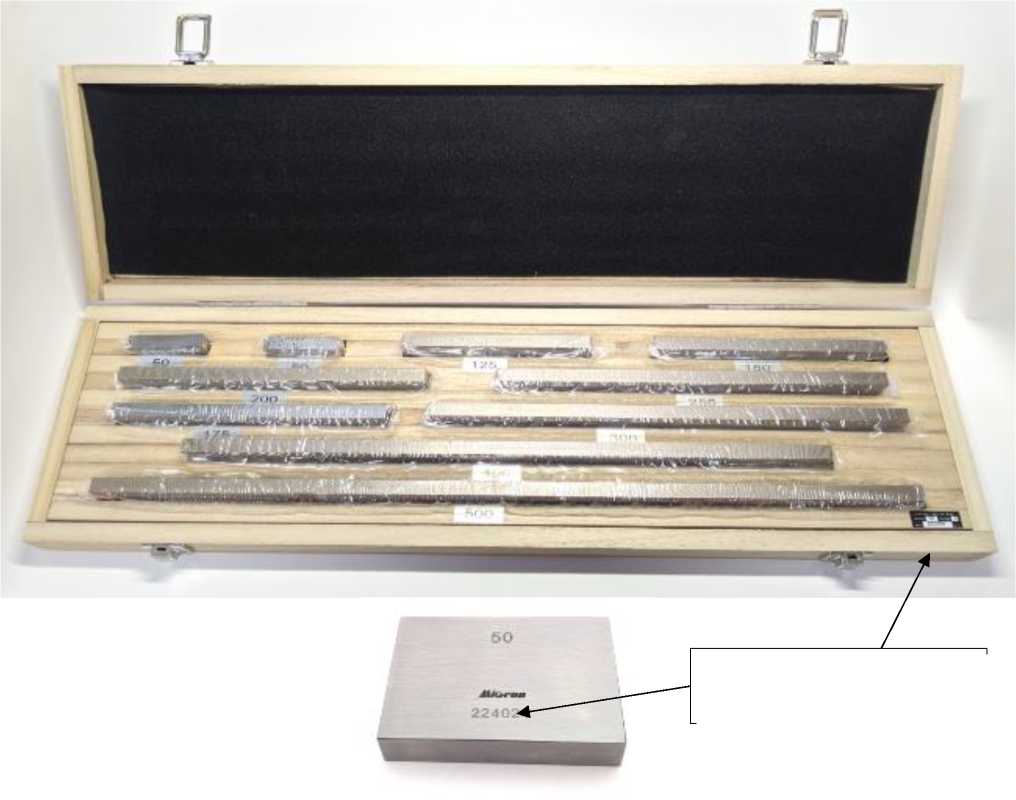

Места нанесения заводских номеров
Рисунок 1 (лист 2 из 2)
Технические характеристики
Таблица 1 - Наборы концевых мер
|
Номер набора |
Число концевых мер в наборе |
Градация концевых мер в наборе, мм |
Номинальные значения длины концевых мер, мм |
Число концевых мер |
Защитные меры |
Класс точности наборов | ||
|
Номинальное значение длины, мм |
Число концевых мер |
из стали |
из твердого сплава | |||||
|
1 |
83 |
- |
1,005 |
1 |
- |
- |
1; 2; 3 |
1; 2; 3 |
|
0,01 |
от 1 до 1,5 включ. |
51 | ||||||
|
0,1 |
от 1,6 до 2 включ. |
5 | ||||||
|
0,5 |
0,5 |
1 | ||||||
|
от 2,5 до 10 |
16 | |||||||
|
10 |
от 20 до 100 включ. |
9 | ||||||
|
2 |
38 |
- |
1,005 |
1 |
- |
- |
1; 2; 3 |
1; 2; 3 |
|
0,01 |
от 1 до 1,1 включ. |
11 | ||||||
|
0,1 |
от 1,2 до 2 включ. |
9 | ||||||
|
1 |
от 3 до 10 включ. |
8 | ||||||
|
10 |
от 20 до 100 включ. |
9 | ||||||
|
3 |
112 |
- |
1,005 |
1 |
- |
- |
1; 2; 3 |
1; 2; 3 |
|
0,01 |
от 1 до 1,5 включ. |
51 | ||||||
|
0,1 |
от 1,6 до 2 включ. |
5 | ||||||
|
0,5 |
0,5 |
1 | ||||||
|
от 2,5 до 25 включ. |
46 | |||||||
|
10 |
от 30 до 100 включ. |
8 | ||||||
|
4 |
11 |
0,001 |
от 2 до 2,01 включ. |
11 |
- |
- |
1; 2 |
- |
|
5 |
11 |
0,001 |
от 1,99 до 2 включ. |
11 |
- |
- |
1; 2 |
- |
|
6 |
11 |
0,001 |
от 1 до 1,01 включ. |
11 |
- |
- |
1; 2 |
1 |
|
7 |
11 |
0,001 |
от 0,99 до 1 включ. |
11 |
- |
- |
1; 2 |
1 |
|
8 |
10 |
25 |
от 125 до 200 включ. |
4 |
50 |
2 |
1; 2; 3 |
- |
|
50 |
» 250 » 300 » |
2 | ||||||
|
100 |
» 400 » 500 » |
2 | ||||||
|
9 |
12 |
100 |
от 100 до 1000 включ. |
10 |
50 |
2 |
1; 2; 3 |
- |
|
10 |
20 |
0,01 |
от 0,1 до 0,29 включ. |
20 |
- |
- |
1; 2; 3 |
- |
|
11 |
43 |
0,01 |
от 0,3 до 0,7 |
41 |
- |
- |
1; 2; 3 |
- |
|
0,1 |
» 0,8 до 0,9 включ. |
2 | ||||||
|
12 |
74 |
- |
1,005 |
1 |
- |
- |
- |
1; 2; 3 |
|
0,01 |
от 0,9 до 1,5 включ. |
61 | ||||||
|
0,1 |
от 1,6 до 2 включ. |
5 | ||||||
|
- |
0,5 |
1 | ||||||
|
0,5 |
от 2,5 до 5 включ. |
6 | ||||||
|
13 |
11 |
- |
5 |
1 |
- |
- |
1; 2; 3 |
- |
|
10 |
от 10 до 100 включ. |
10 | ||||||
|
14 |
38 |
0,5 |
от 10,5 до 25 включ. |
30 |
- |
- |
1; 2; 3 |
- |
|
10 |
от 30 до 100 включ. |
8 | ||||||
Продолжение таблицы 1
|
Номер набора |
Число концевых мер в наборе |
Градация концевых мер в наборе, мм |
Номинальные значения длины концевых мер, мм |
Число концевых мер |
Защитные меры |
Класс точности наборов | ||
|
Номинальное значение длины, мм |
Число концевых мер |
из стали |
из твердого сплава | |||||
|
15 |
29 |
0,001 |
1,005 |
1 |
- |
- |
1; 2; 3 |
- |
|
0,01 |
от 1 до 1,1 включ. |
11 | ||||||
|
0,1 |
от 1,2 до 2 включ. |
9 | ||||||
|
1 |
от 3 до 10 включ. |
8 | ||||||
|
16 |
19 |
0,001 |
от 0,991 до 1,009 включ. |
19 |
- |
- |
1; 2 |
1 |
|
17 |
19 |
0,001 |
от 1,991 до 2,009 включ. |
19 |
- |
- |
1; 2 |
- |
|
18 |
2 |
- |
- |
- |
1 |
2 |
- |
1; 2; 3 |
|
19 |
2 |
- |
- |
- |
2 |
2 |
- |
1; 2; 3 |
Таблица 2 - Специальные наборы концевых мер
|
Номинальные значения длины концевых мер, мм |
Класс точности наборов | |
|
из стали |
из твердого сплава | |
|
Набор №20 (23 меры) 0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
1; 2 |
- |
|
Набор №21 (20 мер) 5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
1; 2 |
1; 2 |
|
Набор №22 (7 мер) 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
3 |
3 |
|
Набор №23 (13 мер) 1,00; 1,00; 1,05; 1,10; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
- |
2; 3 |
|
Набор №24 (25 мер) 1,00; 1,00; 1,04; 1,05; 1,06; 1,10; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 |
- |
2; 3 |
Примечание - Концевые меры в наборах №№ 23, 24 из твердого сплава длиной свыше 5 мм допускается заменять концевыми мерами из стали.
|
Таблица 3 - Градация концевых ме |
р, выпускаемых поштучно |
|
Градация концевых мер, мм |
Номинальные значения длины концевых мер, мм |
|
0,001 |
от 0,99 до 1,01 включ. » 1,99 » 2,01 » » 9,99 » 10,01 » |
|
0,01 |
от 0,1 до 0,7 включ. » 0,9 » 1,5 включ. » 2 » 3 » » 9,9 »10,1 » |
|
0,1 |
от 0,1 до 3 включ. |
|
0,5 |
от 0,5 до 25 включ. |
|
1 |
от 1 до 25 включ. |
|
10 |
от 10 до 100 включ. |
|
25 |
от 25 до 200 включ. |
|
50 |
от 50 до 300 включ. |
|
100 |
от 100 до 1000 включ. |
Таблица 4 - Допускаемые отклонения длины концевых мер от номинальной при температуре +20 °С и отклонения от плоскопараллельности измерительных поверхностей_________________
|
Номинальные значения длины концевых мер, мм |
Допускаемые отклонения | |||||
|
длины от номинального значения ±, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности | |||||
|
1 |
2 |
3 |
1 |
2 |
3 | |
|
от 0,1 до 0,29 включ. |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
|
св. 0,29 » 0,9 » |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
|
» 0,9 » 10 » |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
|
» 10 » 25 » |
0,30 |
0,60 |
1,20 |
0,16 |
0,30 |
0,30 |
|
» 25 » 50 » |
0,40 |
0,80 |
1,60 |
0,18 |
0,30 |
0,30 |
|
» 50 » 75 » |
0,50 |
1,00 |
2,00 |
0,18 |
0,35 |
0,40 |
|
» 75 »100 » |
0,60 |
1,20 |
2,50 |
0,20 |
0,35 |
0,40 |
|
» 100 » 150 » |
0,80 |
1,60 |
3,00 |
0,20 |
0,40 |
0,40 |
|
» 150 » 200 » |
1,00 |
2,00 |
4,00 |
0,25 |
0,40 |
0,40 |
|
250 |
1,20 |
2,40 |
5,00 |
0,25 |
0,45 |
0,50 |
|
300 |
1,40 |
2,80 |
6,00 |
0,25 |
0,50 |
0,50 |
|
400 |
1,80 |
3,60 |
7,00 |
0,30 |
0,50 |
0,50 |
|
500 |
2,00 |
4,00 |
8,00 |
0,35 |
0,60 |
0,60 |
|
600 |
2,50 |
5,00 |
10,00 |
0,40 |
0,70 |
0,70 |
|
700 |
3,00 |
6,00 |
11,00 |
0,45 |
0,70 |
0,80 |
|
800 |
3,20 |
6,50 |
13,00 |
0,50 |
0,80 |
0,80 |
|
900 |
3,60 |
7,00 |
14,00 |
0,50 |
0,90 |
0,90 |
|
1000 |
4,00 |
8,00 |
16,00 |
0,60 |
1,00 |
1,00 |
|
Примечание - Требования не распространяются на зону шириной 0,5 мм по краям измерительной поверхности, считая от нерабочих поверхностей - для мер номинальной длиной до 0,29 мм включительно и 0,8 мм - для мер номинальной длиной более 0,29 мм. | ||||||
Таблица 5 - Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности 0,99
|
Разряд концевой меры |
Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности 0,99, мкм |
|
3 |
±(0,1+1-L*) |
|
4 |
±(0,2+2- L*) |
|
* Где L - длина концевой меры, м. | |
Таблица 6 - Изменение длины концевых мер в течение года вследствие нестабильности материала
|
Класс точности концевых мер |
Допускаемое изменение длины меры (L, м) в течение года, мкм |
|
1; 2 и 3 |
(0,05+1,0-L) |
аблица 7 - Требования к притираемости измерительных поверхностей концевых мер
|
Класс точности концевых мер |
Притираемость концевых мер к нижним стеклянным плоским пластинам диаметром 60 мм (допуск плоскостности 0,1 мкм) |
Притираемость концевых мер друг к другу (усилие сдвига), Н | |
|
из стали длиной от 0,6 до 100 мм |
из твердого сплава длиной от 0,99 до 100 мм | ||
|
1, 2, 3 |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете |
от 29,4 до 78,5 |
от 29,4 до 98,1 |
Таблица 8 - Размеры поперечного сечения концевых мер
|
Номинальные значения длины концевых мер, мм |
Размер поперечного сечения, мм | |
|
длина |
ширина | |
|
от 0,10 до 0,20 включ. |
15-0,45 |
5-0,3 |
|
св. 0,20 до 0,29 включ. |
15-0,45 |
5-0,3 |
|
30-0,3 |
9-0,05 9-0,3 | |
|
св. 0,29 до 0,60 включ. |
20-0,3 | |
|
30-0,3 | ||
|
св. 0,60 до 10,10 включ. |
30-0,3 | |
|
св. 10,10 до 1000,00 |
35-0,3 | |
Таблица 9 - Допуск перпендикулярности нерабочих поверхностей относительно
измерительных поверхностей на длине концевой меры
|
Номинальные значения длины концевых мер, мм |
Допуск перпендикулярности нерабочих поверхностей относительно измерительных поверхностей на длине концевой меры, мкм |
|
от 10,5 до 25,0 включ. |
70 |
|
св. 25,0 до 60,0 включ. |
90 |
|
св. 60,0 до 150,0 включ. |
110 |
|
св. 150,0 до 400,0 включ. |
140 |
|
св. 400,0 до 1000,0 включ. |
180 |
Таблица 10 - Отклонение от плоскостности измерительных поверхностей
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности измерительных поверхностей концевых мер длиной св. 0,9 до 3,0 мм включ. в свободном (непритертом) состоянии, мкм, не более |
2 |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1 °C при температуре от 10 °C до 30 °C, мкм |
от 10,5 до 12,5 |
|
Температурный коэффициент линейного расширения материала концевых мер из твердого сплава на 1 м и 1 °C при температуре от 10 °C до 30 °C, мкм для мер длиной, мм - от 2 до 5 включ. (класс точности 1, 2 и 3) - св. 5 до 10 включ. (класс точности 1) - св. 5 до 10 включ. (класс точности 2 и 3) - св. 10 до 25 включ. (класс точности 1, 2 и 3) - св. 25 до 100 включ. (класс точности 1, 2 и 3) |
от 3,5 до 12,5 от 8,0 до 12,5 от 3,5 до 12,5 от 8,0 до 12,5 от 10,5 до 12,5 |
|
Параметр шероховатости Rz измерительных поверхностей, мкм, не более |
0,063 |
|
Твердость измерительных поверхностей концевых мер из стали по ГОСТ 2999, HV, не менее |
800 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от +15 до +25 80 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Набор концевых мер или отдельные концевые меры* |
-- |
1 комплект или в соответствии с заказом |
|
Футляр (деревянный, металлический или пластиковый) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
* Номер набора или номинальные значения концевых мер и их количество определяются в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» паспорта.
Нормативные документы
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018)
Смотрите также
