Преобразователи расхода турбинные геликоидные ТН-Р
| Номер в ГРСИ РФ: | 97613-26 |
|---|---|
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
|
97613-26: Описание типа
2026-97613-26.pdf
|
Скачать | 116.3 КБ |
Преобразователи расхода турбинные геликоидные ТН-Р (далее - ТН-Р) предназначены для преобразования объемного расхода и объема измеряемой среды, протекающей через ТН-Р, в импульсный выходной сигнал.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97613-26 | |||||||||
| Действует | по 06.02.2031 | |||||||||
| Наименование | Преобразователи расхода турбинные геликоидные | |||||||||
| Модель | ТН-Р | |||||||||
| Модификации |
ТН-Р-400 условное обозначение ТН-Р-ХХХ-Х,Х-Х-Y,Y ; где ТН-Р - преобразователь расхода турбинный геликоидный ТН-Р; ХХХ - условный проход; Х,Х - исполнение фланцев в зависимости от давления и типа (по ГОСТ (1,6; 2,5; 4,0; 6,3) или ANSI (ANSI 150, ANSI 300, ANSI 600)); Х - указывается «Б» при необходимости поставки без ответных фланцев; Y,Y - назначение («0,1» – применение в качестве контрольного/ контрольно-резервного; «0,15» – при применении в качестве рабочего) на испытании представлены ТН-Р-400-2,5-Б-0,15 ТН-Р-400-ANSI 150-Б-0,15 |
|||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | accefebb-5dcd-a915-8775-a7781277514e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Великолукский завод «Транснефтемаш» - филиал АО «Транснефть – Верхняя Волга», РОССИЯ, 182115, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Поверка
| Методика поверки / информация о поверке |
МИ 3287-2010 Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки.
(с 06.02.2026)
МИ 3380-2012 Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97613-26: Описание типа
2026-97613-26.pdf
|
Скачать | 116.3 КБ |
Описание типа
Назначение
Преобразователи расхода турбинные геликоидные ТН-Р (далее - ТН-Р) предназначены для преобразования объемного расхода и объема измеряемой среды, протекающей через ТН-Р, в импульсный выходной сигнал.
Описание
Принцип действия ТН-Р основан на преобразовании поступательного движения измеряемой среды, протекающей через внутреннюю полость корпуса ТН-Р, во вращательное движение геликоидного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов объему измеряемой среды, протекающей через ТН-Р.
При вращении геликоидного ротора и прохождении его лопастей с установленными на них постоянными магнитами мимо магнитоиндукционного датчика, в его катушке в следствии изменения магнитного потока наводится переменная электродвижущую сила, которая усиливается и преобразуется магнитоиндукционным датчиком (МИД) в последовательность электрических импульсов. Частота следования импульсов пропорциональна значению объемного расхода, а количество импульсов значению объема измеряемой среды, протекающей через ТН-Р. В дальнейшем сигнал от магнитоиндукционного датчика по каналу связи может передаваться на внешнее устройство обработки информации, где преобразуется в значения объемного расхода и объема измеряемой среды.
ТН-Р состоит из корпуса с фланцами, геликоидного ротора, картриджа, стопорного кольца, магнитоиндукционных датчиков. Общий вид ТН-Р с указанием мест установки пломб, мест нанесения знаков утверждения типа, поверки и заводского номера приведены на рисунке 1. ТН-Р выпускаются в исполнении ТН-Р-400.
Условное обозначение:
ТН - Р - ХХХ - Х,Х - Х - Х,Х
1 2 3 4 5
1 - преобразователь расхода турбинный геликоидный ТН-Р;
2 - условный проход;
3 - исполнение фланцев в зависимости от давления и типа (по ГОСТ (1,6; 2,5; 4,0; 6,3) или ANSI (ANSI 150, ANSI 300, ANSI 600));
4 - указывается «Б» при необходимости поставки без ответных фланцев;
5 - назначение («0,1» - применение в качестве контрольного/ контрольно-резервного; «0,15» - при применении в качестве рабочего).
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТН-Р предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя (две диаметрально противоположно установленные шпильки на фланцевых соединениях, МИД).
Заводской номер ТН-Р, состоящий из цифр, разделенных косой чертой (№ Х/ХХ), нанесен методом лазерной печати на табличку, закрепленную на корпусе ТН-Р.
Место установки пломбы и нанесения знака поверки
Место нанесения знака утверждения типа и заводского номера
Места установки пломб и нанесения знака поверки

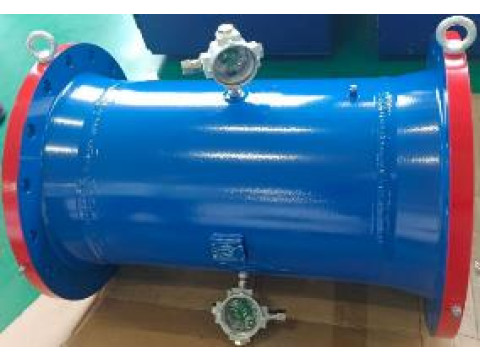

Рисунок 1 - Общий вид ТН-Р с указанием мест установки пломб, мест нанесения знака утверждения типа, поверки и заводского номера
Технические характеристики
Основные метрологические и технические характеристики ТН-Р и параметры измеряемой среды приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 400 до 4000 |
|
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема в диапазоне измерений расхода, % |
±0,15 |
|
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема в точке диапазона измерений расхода, % |
±0,10 |
|
Среднее квадратическое отклонение случайной составляющей погрешности, %, не более |
0,02 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Максимальное избыточное давление, МПа |
1,6 |
2,5 |
4,0 |
6,3 |
|
Параметры измеряемой среды: - измеряемая среда - температура, °С - кинематическая вязкость в рабочих условиях, мм2/с (сСт) |
нефть, нефтепродукты и другие жидкости от -15 до +50 от 1 до 150 | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -60 до +60 | |||
|
Параметры электрического питания: - напряжение постоянного тока (МИД), В |
от 18,0 до 31,2 | |||
|
Выходной сигнал |
импульсный | |||
|
Условный проход |
400 | |||
|
Монтажная длина, мм, не более |
8 |
15 | ||
|
Масса, кг, не более |
290 |
365 |
370 |
460 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на табличку, закрепленную на корпусе ТН-Р методом лазерной печати, а также в правом нижнем углу титульного листа паспорта и руководства по эксплуатации ТН-Р типографским способом.
Комплектность
Комплектность ТН-Р приведена в таблице 4.
Таблица 4 - Комплектность ТН-Р
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода турбинный геликоидный ТН-Р |
- |
1 шт. |
|
Паспорт |
БН.93-2015 ПС |
1 экз. |
|
Руководство по эксплуатации |
БН.94-2015 РЭ |
1 экз. |
|
Комплект запасных частей инструментов и принадлежностей (по запросу) |
- |
- |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта РФ от 26.09.2022 № 2356;
ТУ 431823-013-05792661-2016 «Преобразователь расхода турбинный геликоидный ТН-Р. Технические условия».
