Трансформаторы тока разъемные TР
| Номер в ГРСИ РФ: | 97617-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Circutor Grup", Испания |
|
97617-26: Описание типа
2026-97617-26.pdf
|
Скачать | 157.3 КБ |
Трансформаторы тока разъемные ТР (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97617-26 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 06.02.2031 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока разъемные | ||||||||||||||||||||||||||||||||||||||||||
| Модель | TР | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
TP6 TP8 TP10 TP12 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ae3c0c02-0839-22e5-e9f7-05785db99399 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
CIRCUTOR S.A., ИСПАНИЯ, Vial Sant Jordi, s/n 08232 Viladecavalls (Barcelona)
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97617-26: Описание типа
2026-97617-26.pdf
|
Скачать | 157.3 КБ |
Описание типа
Назначение
Трансформаторы тока разъемные ТР (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы - разъемные, конструктивно выполненные в пластмассовом корпусе, однофазные, с одной вторичной обмоткой. В качестве первичной обмотки выступает кабель или шина, пропущенные через проходное отверстие трансформатора. Выводы вторичной обмотки подключены к клеммам, закрепленным в верхней части корпуса трансформатора. Предусмотрена возможность пломбирования выводов вторичной обмотки с помощью пломбировочных крышек.
Трансформаторы выпускаются в модификациях TP6, TP8, TP10, TP12 отличающихся номинальными первичным и вторичным токами, классом точности, номинальной вторичной нагрузкой, размерами и формой проходного отверстия, габаритными размерами и массой.
Серийный номер трансформатора наносится на маркировочную наклейку типографским способом в виде цифрового кода.
Общий вид трансформаторов с указанием мест нанесения маркировочных наклеек представлен на рисунке 1. Общий вид маркировочных наклеек с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Места нанесения маркировочных наклеек

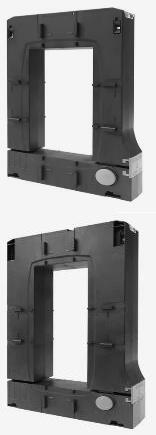

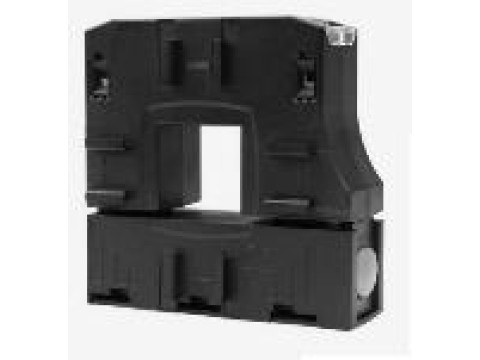

а) модификация TP6 б) модификация TP8 в) модификация TP10 г) модификация TP12
Рисунок 1 - Общий вид трансформаторов с указанием мест нанесения маркировочных наклеек
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Общий вид маркировочных наклеек с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
TP6 |
TP8 |
TP10 |
TP12 | |
|
Номинальное напряжение Uном, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение Uн.р, кВ |
0,72 | |||
|
Номинальный первичный ток 11ном, А |
от 75 до 400 |
от 100 до 1000 |
от 500 до 2500 |
от 1000 до 5000 |
|
Номинальный вторичный ток 12ном, А |
1; 5 | |||
|
Номинальная вторичная нагрузка S 2ном с коэффициентом мощности COS ф2=1, В^А |
от 0,5 до 30,0 | |||
|
Номинальная вторичная нагрузка S 2ном с индуктивноактивным коэффициентом мощности COS ф2=0,8, В^А |
от 0,5 до 4,0 |
от 1 до 15 |
от 3 до 30 |
от 10 до 30 |
|
Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1; 3 | |||
|
Номинальная частота переменного тока, Гц |
50; 60 | |||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
10 | |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -5 до +40 от 15 до 80 |
Таблица 3 - Габаритные размеры и масса трансформаторов
|
Модификация |
Габаритные размеры (ширинах высота x глубина) , мм, не более |
Диаметр кабеля, пропускаемого через проходное отверстие, мм, не более |
Размер проходного отверстия (ширинаx длина), мм, не более |
Масса, кг, не более |
|
TP6 |
100x102x51 |
30 |
30x30 |
0,8 |
|
TP8 |
138x155x51 |
60 |
60x80 |
0,9 |
|
TP10 |
158x194x51 |
80 |
80x120 |
1,8 |
|
TP12 |
190x245x66 |
80 |
80x160 |
3,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока разъемный |
TP |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Крепеж |
- |
1 комплект |
|
Пломбировочная крышка |
- |
2 шт. |
|
Адаптер для крепления на DIN рейку* |
- |
1 шт. |
|
* Поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделе в разделе «Методики (методы) измерений» документа «Трансформаторы тока разъемные TP. Паспорт».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока разъемные ТР. Стандарт предприятия».
