Трансформаторы тока ВН1-0.66
| Номер в ГРСИ РФ: | 97622-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Shanghai Guangdian Electric Group Co., Ltd, КИТАЙ |
Трансформаторы тока ВН1-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97622-26 | ||||||||||||
| Действует | по 06.02.2031 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ВН1-0.66 | ||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2eb082bc-6ed3-0c0e-eaaf-2dfc1ad2164d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Guangdian Electric Group Co., Ltd, КИТАЙ, No.1, Lane 123, East Huancheng Rd, Fengxian District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1094-201/3-2025 Государственная система обеспечения единства измерений. Трансформаторы тока ВН1-0.66 . Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97622-26: Описание типа
2026-97622-26.pdf
|
Скачать | 114.1 КБ | |
|
97622-26: Методика поверки
РТ-МП-1094-201/3-2025
2026-mp97622-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы тока ВН1-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.
Нанесение знака поверки на трансформаторы не предусмотрено.

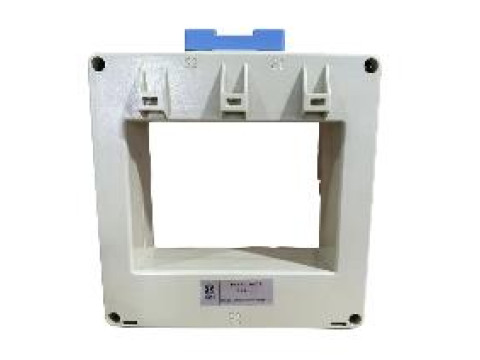

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
ВН1-0.66 (120IV)
- Место пломбирования
ВН1-0.66 (120III-P)
Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение трансформатора |
ВН1-0.66 (120IV) |
ВН1-0.66 (120III-P) |
|
Номинальное напряжение, кВ |
0,66 | |
|
Наибольшее рабочее напряжение, кВ |
0,72 | |
|
Номинальный первичный ток 11ном, А |
5000 | |
|
Номинальный вторичный ток Ъном, А |
1 | |
|
Номинальная частота, Гц |
5 |
0 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
20 |
15 |
|
Класс точности |
0,2 |
5P |
|
Предельная кратность |
- |
10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,27 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
190х175х50 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -40 до +40 |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
нанесён на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ВН1-0.66 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения и технические данные» паспорта.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока ВН1-0.66. Стандарт предприятия.
