Термопреобразователи сопротивления WZPK2-348
| Номер в ГРСИ РФ: | 97624-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "XIYI CO., LTD.", Китай |
|
97624-26: Описание типа
2026-97624-26.pdf
|
Скачать | 148.3 КБ |
Термопреобразователи сопротивления WZPK2-348 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры процесса и состояния различных агрегатов из состава взрывозащищенного высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97624-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WZPK2-348 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a1e57743-e3fc-2350-fd7e-850c15e7db9e | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма XIYI Co., Ltd., КИТАЙ, No.229, Daqing Road, Xi'an, Shaanxi
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97624-26: Описание типа
2026-97624-26.pdf
|
Скачать | 148.3 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления WZPK2-348 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры процесса и состояния различных агрегатов из состава взрывозащищенного высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Описание
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи имеют неразборную конструкцию и конструктивно выполнены в виде измерительной вставки в защитной арматуре с монтажными элементами (в виде подвижного или неподвижного штуцера), соединенной с коммутационной головкой, выполненной из алюминиевого сплава. Внутрь измерительной вставки ТС помещены два платиновых ЧЭ с минеральной изоляцией проводов.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал защитной арматуры ТС - нержавеющая сталь.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
К ТС данного типа относятся термопреобразователи сопротивления WZPK2-348 с заводскими номерами: 24012063, 24012064, 24012065, 24012066, 24012067, 24052039, 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043, 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, 24052045, 24052046, 24052047.

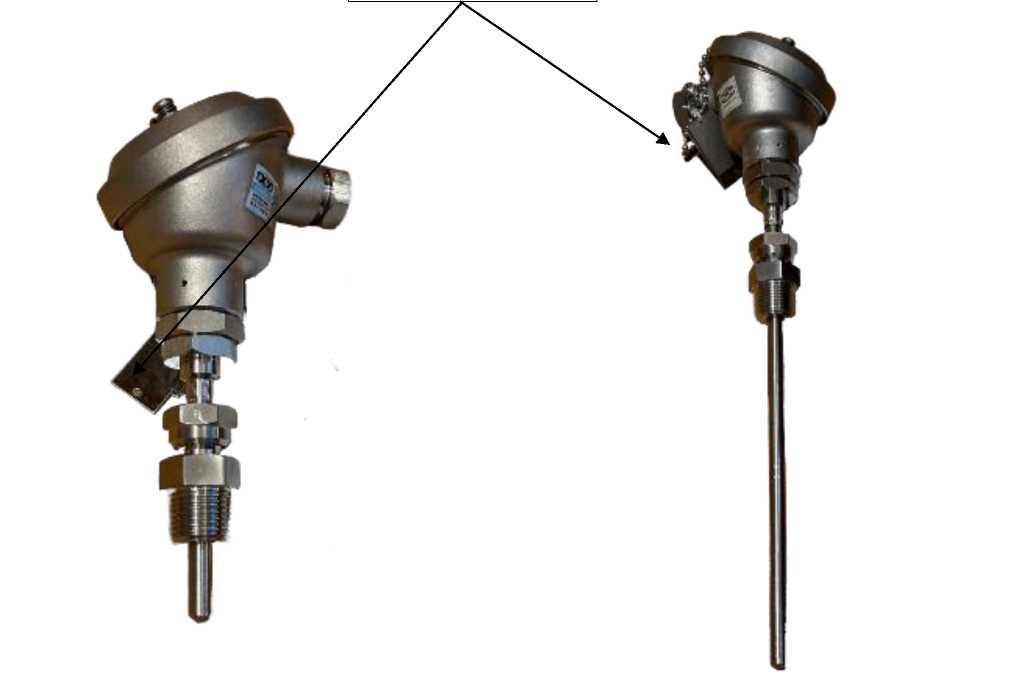

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.

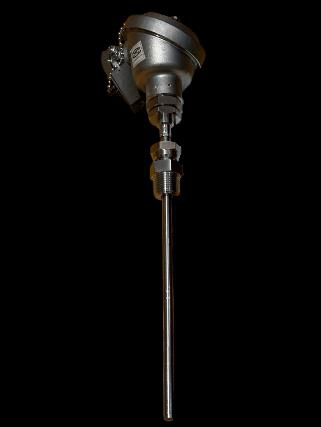

Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к корпусу ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Технические характеристики
Метрологические и технические характеристики ТС приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +180 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А |
|
Допуск по ГОСТ 6651-2009, °С |
±(0,15+0,002-|t|) |
|
Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха не выше 80 %, МОм (при 500 В), не менее |
1000 |
|
Длина монтажной части ТС, мм: - для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067, 24052039 |
100 |
|
- для зав. №№ 24018082, 24018083, 24018084, 24018085, 24018086, 24052043 |
250 |
|
- для зав. №№ 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042 - для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, |
500 |
|
24052045, 24052046, 24052047 |
270 |
|
Диаметр монтажной части ТС, мм - для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, 24018104, 24052044, 24052045, 24052046, 24052047 - для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067, 24052039, 24018082, 24018083, 24018084, 24018085, 24018086, 24052043, 24012068,24012069,24012070,24012071, 24012072, 24012073, 24012074, 24012075,24012076,24012077, 24012078, 24012079, 24012080, 24012081, |
6 |
|
24052040, 24052041, 24052042 |
8 |
|
Масса, г: - для зав. №№ 24012063, 24012064, 24012065, 24012066, 24012067, 24052039 |
780 |
|
- для зав. №№ 24018082, 24018083, 24018084, 24018085, 24018086, 24052043 |
830 |
|
- для зав. №№ 24012068, 24012069, 24012070, 24012071, 24012072, 24012073, 24012074, 24012075, 24012076, 24012077, 24012078, 24012079, 24012080, 24012081, 24052040, 24052041, 24052042 - для зав. №№ 24018087, 24018088, 24018089, 24018090, 24018091, 24018092, 24018093, 24018094, 24018095, 24018096, 24018097, 24018098, 24018099, 24018100, 24018101, 24018102, 24018103, |
930 |
|
24018104, 24052044, 24052045, 24052046, 24052047 |
890 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -52 до +85 |
|
- относительная влажность воздуха, %, не более |
95 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность ТС
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
WZPK2-348 |
51 шт. |
|
Паспорт (на русском языке) |
- |
51 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
